瑞芯微四核芯片 RK3288 开发主板

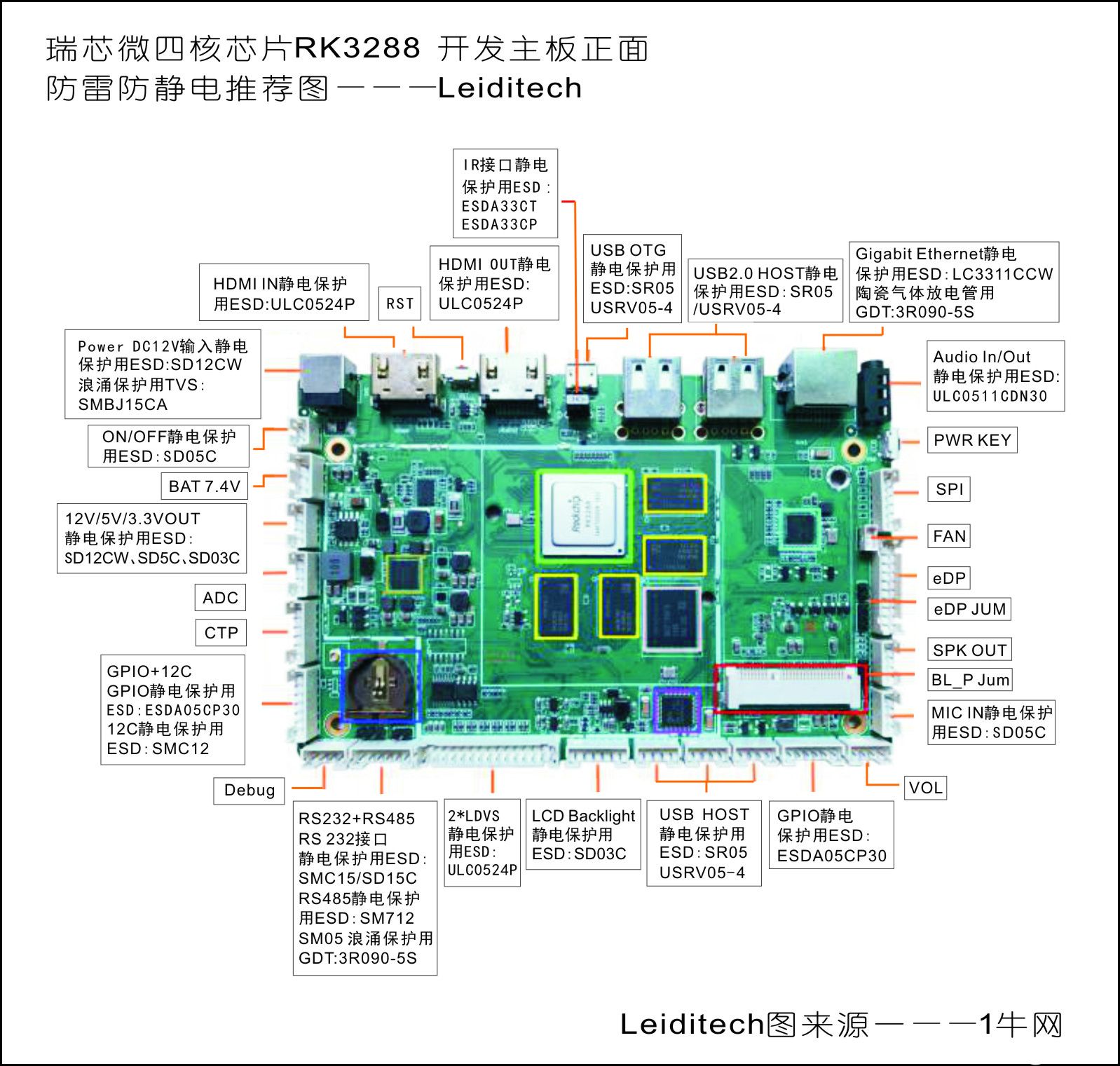

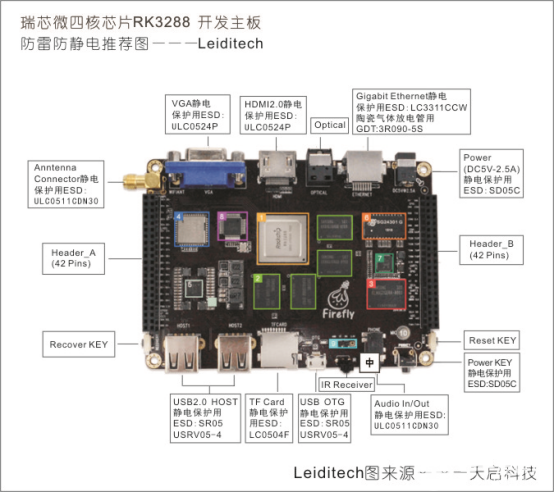

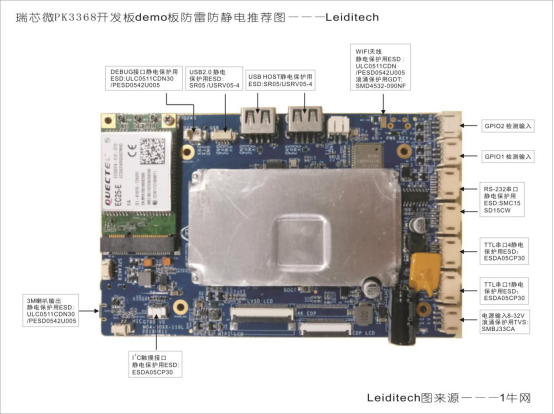

瑞芯微四核芯片 RK3288 开发主板 防雷防静电图

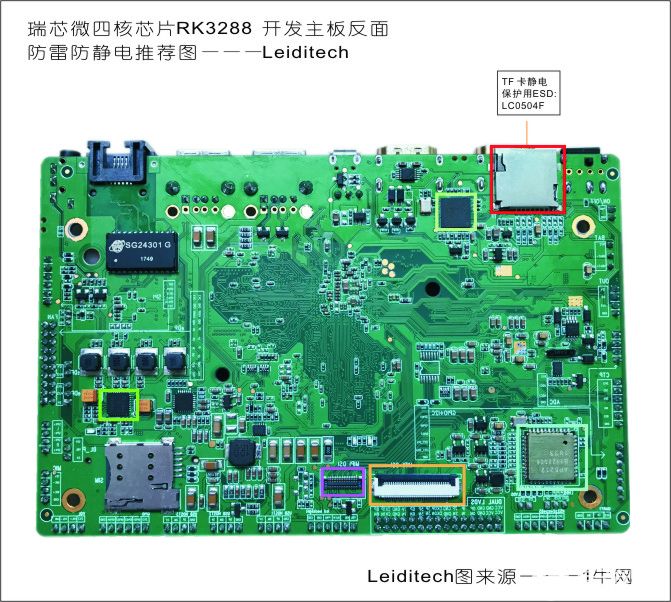

瑞芯微四核芯片 RK3288 开发主板 防雷防静电图

第一章产品简介

RK3288 一体机开发主板，采用瑞芯微四核芯片 RK3288 方案，主频高达1.8GHz。支持常用外接设备，接口丰富、性能稳定。支持多路显示接口：支持双 mipi、LVDS、HDMI、EDP、多种显示输出接口。支持双屏同显/双屏异显。支持多种网络接口：wifi，Bluetooth4.0、千兆以太网，红外接收，可通过PCI接口扩展3G/4G 通讯模块。

丰富的扩展接口：支持 PWM、spi、UART、ADC、I2C、I2S、GPIO 、FAN、RS232+RS485、SIM、BAT、TP、USB扩VOL音量加减扩展。 支持 android、linux、Ubuntu 等开源操作系统，还支持 Phoenix、Flint OS 桌面版本轻办公系统。软件支持完善，开放源代码适合企业二次开发。适用于带高清显示的商显广告机、自助售货机、教育视频终端、人证机等，可降低研发门槛，加速产品研发周期。

应用领域

●广告机 ●自动售货机 ●商显一体设备 ●智能POS机 ●工业电脑 ●智能机器人 ●教育视频终端 ●智能控制机

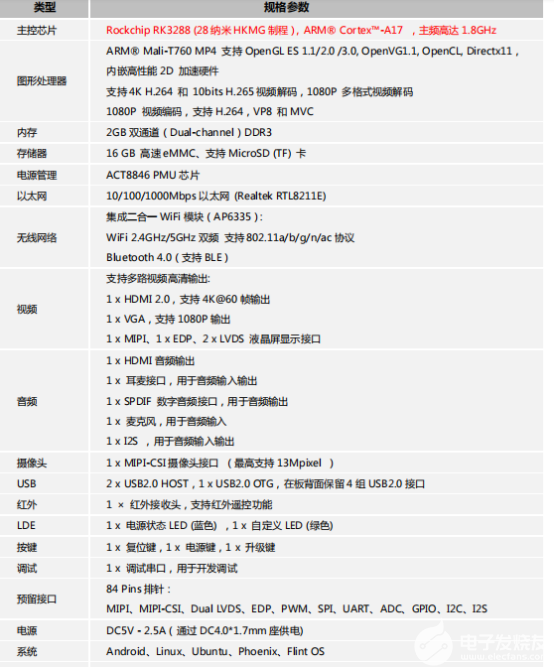

第二章 基 本 功 能 列 表

第三章 接口参数说明

◆电源开关机接口(XH母座，1*2pin，2.0mm)

•电池接口（PH母座，1*3pin，2.54mm）

•电源输出接口（PH母座，1*4pin，2.0mm）

•ADC接口（PH母座，1*4pin，2.0mm）

◆CTP触摸屏接口（PH母座，1*4pin，2.0mm）

◆GPIO+I2C接口（PH母座，1*7pin，2.0mm）

◆Debug Uart1接口（PH母座，1*4pin，2.0mm）

•RS232+RS485接口（PH母座，1*6pin，2.0mm）

•LVDS接口（PH母座，2*15pin，2.0mm）

•Lcd backlight背光控制接口（PH母座，1*6pin，2.0mm）

•USB HOST1 （PH母座，1*4pin，2.0mm）

•USB HOST2 （PH母座，1*4pin，2.0mm）

•USB HOST3（PH母座，1*4pin，2.0mm）

•GPIO接口（PH母座，1*6pin，2.0mm）

•音量控制接口（PH母座，1*4pin，2.0mm）

◆ MIC接口（PH母座，1*2pin，2.0mm）

•BL_P(单排排针座，1*3pin，2.0mm）

•SPK OUT音频接口2 （PH母座，1*4pin，2.0mm）

•eDP Jum(单排排针座，1*3pin，2.0mm）

•eDP Jum(单排排针座，1*2pin，2.0mm）

•eDP（PH母座，2*10pin，2.0mm）

•FAN风扇接口(PH母座，1*3pin，1.0mm）

•SPI接口*1 （PH母座，1*6pin，2.0mm）

•其它一些标准接口以及功能:

第四章 电 气 性 能
