BUCK电路常见故障及处理
1. 输出电压异常（无输出、电压不稳）
- 可能原因：
- 开关管（MOSFET）损坏或驱动信号异常。
- 控制芯片（如PWM控制器）故障。
- 电感或电容短路/断路。
- 反馈回路断开或采样电阻失效。
- 输入电压过低或过高。
- 处理方法：
- 检查开关管：用万用表测量开关管是否击穿或断路，更换损坏元件。
- 测试驱动信号：用示波器观察PWM信号波形是否正常（频率、占空比）。
- 检查电感和电容：测量电感是否饱和或断路，电容是否漏电或容量衰减。
- 验证反馈回路：检查分压电阻、补偿网络是否正常，确保输出电压采样准确。
- 确认输入电压：确保输入在合理范围内（如12-24V等）。
2. 开关管烧毁
- 可能原因：
- 过流（负载短路或电感饱和导致电流突增）。
- 过压（输入电压尖峰或开关管Vds超限）。
- 散热不良（未加散热片或环境温度过高）。
- 驱动信号异常（如占空比过大或驱动电压不足）。
- 处理方法：
- 排查短路：检查负载是否短路，输出电容是否击穿。
- 增加保护：加入过流保护电路（如电流采样+限流）。
- 优化散热：加装散热片或强制风冷，避免高温环境。
- 检查驱动电路：确保驱动电压匹配开关管需求（如MOSFET需10-15V Vgs）。
3. 电感/电容过热或异响
- 可能原因：
- 电感饱和（电流过大或电感量不足）。
- 电容ESR过高（滤波效果差导致发热）。
- 高频噪声引起磁芯振动（电感啸叫）。
- 处理方法：
- 更换合适电感：选择额定电流更大、电感量足够的器件。
- 使用低ESR电容：如固态电容或聚合物电容。
- 检查工作频率：避免电感与电路频率共振，调整PWM频率或加阻尼。
4. 电路启动失败或频繁保护
- 可能原因：
- 输入欠压/过压保护触发。
- 过流保护误动作（采样电阻误差或阈值设置不当）。
- 软启动电路故障（如软启动电容失效）。
- 处理方法：
- 检查输入电源：确保电压符合设计要求（如不低于最小启动电压）。
- 校准保护阈值：调整过流、过压保护点的电阻分压值。
- 更换软启动电容：若上电瞬间电流冲击过大，检查电容是否漏电。
5. 高频噪声或EMI超标
- 可能原因：
- 布局不合理（开关回路过长，寄生参数大）。
- 滤波不足（输入/输出电容或共模电感缺失）。
- 接地不良（地线阻抗高导致干扰）。
- 处理方法：
- 优化PCB布局：缩短开关管-电感-续流二极管回路，减少辐射。
- 加强滤波：在输入/输出端增加π型滤波或磁珠。
- 单点接地：功率地与信号地分开布局，降低地弹噪声。
6. 续流二极管或同步整流管故障
- 可能原因：
- 二极管反向恢复时间慢导致损耗过大（如普通二极管替代快恢复管）。
- 同步整流MOSFET驱动时序错误（与主开关管直通）。
- 处理方法：
- 更换快恢复二极管：如肖特基二极管（低压场景）或SiC二极管（高压）。
- 调整驱动时序：确保同步整流管与主开关管死区时间匹配。
维修注意事项
- 断电操作：维修前断开输入电源，避免触电或二次损坏。
- 逐级排查：从输入到输出逐级测试（输入电压→PWM信号→开关管→电感→输出）。
- 替换法：怀疑某个元件故障时，用同型号良品替换测试。
- 安全防护：高压场景下需佩戴绝缘装备，避免直接接触带电部分。
通过以上步骤可系统性定位和解决大部分BUCK电路故障，若问题复杂建议结合原理图与示波器波形深入分析。
buck电路常见故障及处理
Buck电路的基本原理是必要的。Buck电路主要由四个主要部分组成：输入电容、开关元件（通常是MOSFET）、电感器和输出电容。通过控制开关元件的导通和关断，电路能够将输入电压降低到所需的输出电压。 二、常见故障及处理方法 开关元件损坏 故障现象：
2024-11-04 17:56:14
电源常见故障现象
实训13 微机常见故障处理实训报告实训13 微机常见故障处理实训报告实训内容1．电源常见故障2．CPU、主板和内存常见故障3．基本输入/输出系统常见故障4．硬盘常见故障实训要求掌握计算机硬件维护
倪love
2021-09-08 06:07:07
buck电路常见故障及解决方案
Buck电路是一种常用的降压电路，但在使用过程中可能会遇到一些故障。以下是一些常见的Buck电路故障及其解决方案： 一、输出电压异常或电路无法工作 故障现象 ： 输出电压不稳定或完全无输出。 可能
2024-11-21 10:02:59
如何处理时钟电路的常见故障
处理时钟电路的常见故障是一个涉及多个步骤和细节的过程，需要仔细分析和逐步排查。时钟电路在电子设备中扮演着至关重要的角色，负责提供稳定的时钟信号，以确保设备内部各组件能够协调运行。
2024-09-09 16:49:21
伺服系统常见故障处理方法
简易伺服系统常见故障处理方法现象可能问题解决措施过流报警电机接线错误按正确接线方式接线电机绕组烧坏更换电机驱动器故障更换驱动器过压报警电压过高更换正常电源驱动器故障更换驱动器缺相报警电机线松脱重新接
sgaasag
2021-09-14 06:21:50
分享三菱变频器常见故障分析与故障处理方法
三菱变频器常见故障分析与故障处理方法，三菱变频器E6、E7故障问题，常见系列A700也被我们列在常范围故障之中。下面小编为你分享三菱变频器常见故障分析与故障处理方法。1、UVT故障UVT为欠压故障
恩可口
2021-09-03 06:59:41
LED显示屏常见故障分类及处理方法
常见故障分类LED显示屏常见故障分为三类：LED模组常见故障、室内全彩显示屏故障及户外全彩显示屏故障。针对每一类故障，我们将详细分析可能的原因，并提供具体的检测与维修步骤。LED模组常见问题及处理
2025-12-18 15:48:19
热电偶测回路常见故障及处理方法
热电偶测回路常见故障及处理方法 热电偶是一种温度检测装置，常用于工业控制中对温度进行测量和监控。然而，在使用过程中，热电偶回路可能会出现一些常见故障，这些故障如果不及时处理，可能会导致温度测量的不准
2024-02-05 13:46:20
使用相序识别仪时，常见故障原因以及处理方式概述
使用相序识别仪时，常见故障原因以及处理方式概述 相序识别仪（Phase Sequence Relay）是一种用于工业和家庭电气系统中的设备，主要用于检测和纠正电源的相序错误。然而，相序识别仪也
2023-12-19 15:04:55
短暂停电自动再启动电路常见故障如何处理？
短暂停电自动再启动电路常见故障如何处理？ 短暂停电自动再启动电路是现在广泛应用于各类电气设备的一种自动控制系统，其主要作用是在电力中断后能够自动启动电源设备，保障设备正常运行。但是，在实际运行过程中
2023-10-27 14:24:57
家用电路常见故障_家用电路维修
我们生活离不开用电，家庭用电或多或少都会遇到一些问题，有时候一些简单的家庭线路故障我们可以自己解决，那么怎样检查家庭线路故障？家庭电路常见故障怎么处理？一起来看看。
2019-07-30 10:37:13
电弧故障断路器的常见故障及解决方法
电弧故障断路器指的是能够断开或串联电路中的电流量，并对路线具有了维护功效，早已获得了普遍的运用。它的常见故障是难以避免的，大家应当立即的检查它，并寻找解决方案。下边来一起学习下电弧故障断路器的常见故障检查与解决方案。
2021-06-06 15:09:15
电机调速器常见故障及处理方法有哪些
电机调速器是一种用于控制电机转速的设备，广泛应用于工业和民用领域。电机调速器的故障可能会导致电机性能下降、设备损坏甚至安全事故。因此，了解电机调速器的常见故障及其处理方法对于保障设备正常运行和延长
2024-06-05 10:59:17

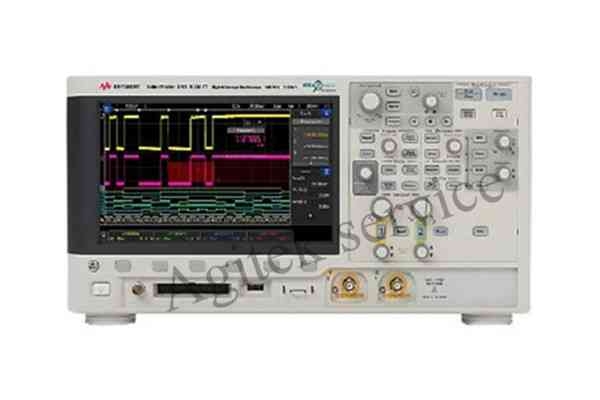

是德示波器常见故障问题及处理方法—示波器维修
是德示波器常见故障问题及处理办法如下： 1.显示黑屏或无显示： 故障原因：可能是电源故障、保险丝损坏、高压输出线或信号线连接问题、电源板或显示器故障。 处理办法：首先检查电源是否正常工作，然后检查
2024-03-20 15:30:30
雷达液位计常见故障及处理方法
雷达液位计作为一种高精度的液位检测设备，在实际应用中可能会遇到多种故障。以下是一些常见的故障及其处理方法： 一、常见故障 数据不准确 原因 ：参数设置错误、设备老化、环境因素干扰（如泡沫、气体、蒸汽
2024-09-07 11:22:47
电厂热工仪表常见故障及应对方法
结合电厂热工仪表常见故障及故障原因分析，在仪表运行的各个环节都可能存在故障，而故障最为直观的表现就是测量结果不准确，其会对电厂设备的运行产生负面影响。对此，工作人员须要对常见故障进行分析，采取有效的措施做好故障的处理和应对。
2022-09-14 08:26:04
充电宝电路板的常见故障与维修
充电宝是一种便携式充电设备，由于长时间使用和不当使用，常会出现电路板故障。本文将介绍充电宝电路板的常见故障，并提供细致的维修方法。 充电宝电路板的常见故障 1.1 充电无力或无法充电 当连接电源后
2024-01-04 10:38:43

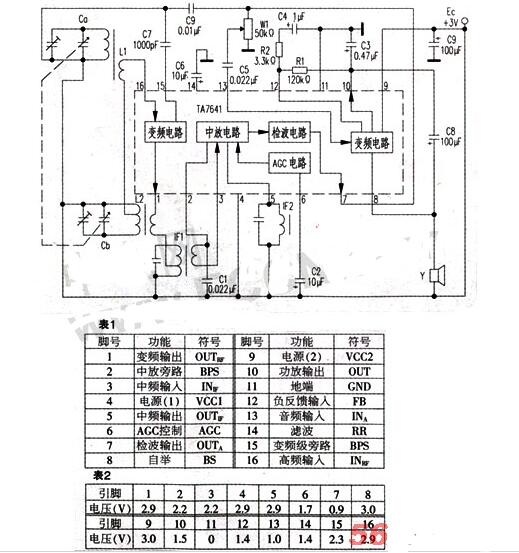

集成电路收音机常见故障处理技巧
