好的，我们来详细解释一下Buck电路（降压变换器）的工作原理。

核心目标： 将一个较高的直流输入电压 (V_in) 稳定地转换成一个较低的直流输出电压 (V_out)，并且转换效率高（远高于线性稳压器）。

核心原理： 利用开关管（MOSFET）、二极管（或同步整流管）、电感（L）和电容（C），通过快速、高频地切换开关管的通断状态，并结合电感的储能/释能和电容的滤波作用，来实现降压和稳压。

关键拓扑结构：

graph LR
    A[输入电压 V_in] --> B[开关管 S MOSFET]
    B --> C[电感 L]
    C --> D[输出电容 C]
    D --> E[负载]
    E --> F[地]
    C --> G[续流二极管 D 或 同步整流管]
    G --> F
    B --> H[控制电路 PWM]
    D --> H

工作过程详解（两个主要阶段）

阶段 1：开关管导通 (TON，开关周期的一部分，占空比为 D)

开关管闭合： 控制电路（通常基于脉宽调制 PWM）将开关管 S（MOSFET）导通。
电流通路： 输入电压 V_in 通过导通的开关管 S 直接加到 电感 L 和 输出电容 C（及负载 RL） 上。
电感充电储能：
- 电流从 V_in 流过电感 L。根据楞次定律，电感会抵抗电流变化。
- 电感电流 线性增加，电感将电能转化为磁场能储存起来。电感的磁场在增强。
- 该电流同时给输出电容 C 充电并向负载 RL 供电。
二极管状态： 续流二极管 D 的阳极电压（近似等于 V_in）高于阴极电压（近似等于 V_out），因此二极管 反向偏置而截止，不起作用。
输出电压： 在开关导通期间，加在输出端（电感 L 之后）的电压理论上接近 V_in （忽略管压降），但由于电感的存在，电流是逐渐增大的。

阶段 2：开关管关断 (TOFF，开关周期的另一部分)

开关管断开： 控制电路将开关管 S 关断。
电感续流： 当开关管突然关断，电感 L 中的电流不能突变。根据楞次定律，电感会产生一个感应电动势（电压）来试图维持原有的电流方向和大小。这个感应电动势的极性是左负右正（与输入电压极性相反）。
二极管导通（续流）： 电感右端（原正极）通过负载 RL 和电容 C 回到地。左端的负电压（低于地电位）使得续流二极管 D 的阳极电压低于阴极电压，因此二极管 正向偏置而导通。为电感电流提供了一个续流的低阻抗通路。
电流通路： 电感 L 通过导通的二极管 D（或同步整流管）、负载 RL 和电容 C 构成回路。电感将之前储存的磁场能转化为电能释放出来。
电感放电： 电感电流 线性减小，持续向负载 RL 供电并给输出电容 C 补充能量。
输出电压维持： 在开关关断期间，加在输出端（电感 L 之后）的电压理论上接近 0V（二极管压降）。但由于电感的存在，电流是逐渐减小的，同时电容 C 在开关导通时储存了能量，在关断期间它放电来维持输出电压的稳定。

重复循环与输出平均电压

控制电路以非常高的频率（通常在几十kHz到几MHz）重复上述两个开关状态（开通和关断）的切换。一个完整的开关周期时间为 T = T_ON + T_OFF。

占空比 (D)： 导通时间占整个开关周期的比例。D = T_ON / T。
输出电压理论值： 滤波电容（和电感）会滤除高频开关纹波，其两端的平均直流输出电压 V_out 近似等于输入电压 V_in 乘以占空比 D： *`V_out ≈ D V_in`* (忽略二极管压降、开关管压降、电感寄生电阻等损耗)*

关键元件的作用

开关管 (MOSFET)： 核心开关元件。高速通断控制能量输入路径。导通损耗和开关损耗是主要效率损失来源。
续流二极管 (D) / 同步整流管：
- 二极管： 在开关管关断期间提供电感电流的续流通路（称为续流二极管或飞轮二极管）。导通时有压降（约0.4-1V），会产生损耗。

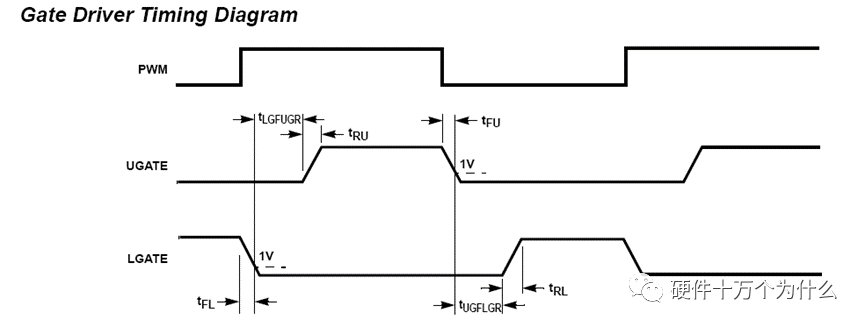

- 同步整流管： 为提高效率，常用低导通电阻的 MOSFET（称为同步整流管 SR）代替二极管，由控制电路驱动，在开关管关断期间导通，导通压降（I*Rds_on）通常远低于二极管压降，显著减少损耗。这是现代高效Buck转换器的标准配置。
电感 (L)： 核心储能元件。在开关导通时储存能量（电流增大），在开关关断时释放能量（电流减小），实现能量的传递和降压的核心。同时具有抑制电流突变、平抑纹波的作用。其值大小影响输出纹波电流和工作模式（连续模式CCM/断续模式DCM）。
输出电容 (C)： 滤波元件。在开关导通时储存部分能量；在开关关断（及电感放电时）释放能量并给负载供电。主要作用是减小输出电压的纹波，使输出电压更平滑、稳定。低 ESR（等效串联电阻）电容效果更好。
控制电路 (PWM)： 大脑。通过反馈网络（通常是通过电阻分压采样输出电压）检测 V_out。与一个内部的基准电压进行比较，产生误差信号。根据误差信号的大小调整 PWM 信号的占空比 (D)。当 V_out 偏低时，增大占空比（延长导通时间），使更多能量输入；当 V_out 偏高时，减小占空比（缩短导通时间），减少能量输入。以此来实现闭环稳压。

优点

高效率： 开关管大部分时间处于完全导通（低损耗）或完全关断（极小漏电流损耗）状态，只有短暂的开关过渡期损耗较大。通常效率可达 85%-98%。远高于线性稳压器（效率≈V_out/V_in）。
宽输入电压范围： 可以适应输入电压较大变化（通过调整占空比）。
输出电流能力强： 适合中高功率应用。
可实现电气隔离（通过变压器）： 虽然基本Buck不是隔离的，但其衍生拓扑（如正激、反激）结合变压器可实现输入输出隔离。

缺点

输出纹波： 存在由开关动作引起的高频纹波电压和纹波电流。
电磁干扰 (EMI)： 高速开关动作会产生电磁噪声，需要仔细设计PCB布局和滤波。
设计相对复杂： 比线性稳压器需要更多的外围元件（特别是电感和输出电容）和更复杂的控制回路设计。
成本： 元件成本（尤其是电感）通常高于线性稳压器方案（对于低电流应用）。

典型应用

Buck电路广泛应用于需要高效率降压的场合，例如：

计算机主板上的 CPU/GPU 核心电压供电 (VRM)
笔记本电脑、手机、平板电脑的电源适配器（AC-DC降压部分）或内部DC-DC转换
直流电源模块
电池供电设备（延长电池寿命）
电机驱动控制（H桥的一个臂）
高效率LED驱动电源
太阳能系统或分布式电源系统中的直流电压变换

总结： Buck电路通过高频开关控制开关管的通断，利用电感在导通时储能（输入能量）、关断时释能（输出能量）的特性，配合二极管/同步管、电容，最终实现高效率地将高直流输入电压降压为低直流输出电压并保持稳定。其核心公式是 V_out ≈ D * V_in。高效率和功率密度使其成为现代电力电子系统中至关重要的电源转换拓扑。
