BUCK电路（降压型DC-DC转换器）的效率优化可以从多个方面入手，以下是一些关键方法：
1. 降低开关损耗
- 选用低损耗器件
- 选择导通电阻（(R_{DS(on)})）更小的MOSFET，减少导通损耗。
- 采用快速开关器件（如SiC、GaN MOSFET），缩短开关时间，降低开关损耗。
- 优化驱动电路
- 合理设计驱动电阻，平衡开关速度与电磁干扰（EMI）。
- 使用负压关断技术，加快MOSFET关断速度。

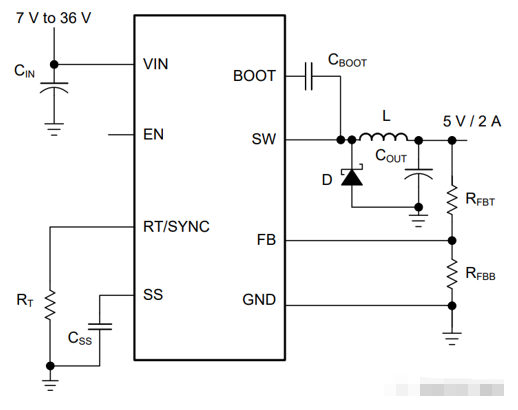

2. 同步整流技术
- 用低(R_{DS(on)})的MOSFET替代续流二极管，显著降低续流阶段的导通压降（如从0.7V降至几十毫伏）。
3. 优化死区时间
- 调整上下管切换的死区时间，避免过长（导致体二极管导通损耗）或过短（引起直通电流）。
4. 合理选择开关频率
- 高频 vs 低频权衡
- 高频可减小电感和电容体积，但开关损耗增加；低频则相反。根据场景选择折中频率（如100kHz-1MHz）。
- 动态频率调整
- 轻载时降低频率（如PFM模式），重载时恢复高频，提升全负载范围的效率。
5. 优化电感和电容参数
- 电感选型
- 选择低直流电阻（DCR）的电感，采用铁氧体或金属复合磁芯降低磁芯损耗。
- 确保电感饱和电流高于峰值电流。
- 电容选型
- 使用低ESR的电容（如陶瓷电容、固态电容），减少纹波损耗。
6. 控制策略优化

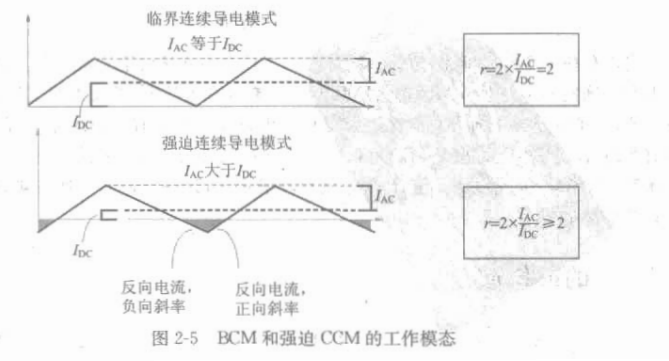

- 轻载效率提升
- 采用脉冲跳跃（Pulse Skipping）或突发模式（Burst Mode），减少轻载时的开关次数。
- 自适应死区控制
- 根据负载和温度动态调整死区时间，避免固定死区带来的损耗。
7. 多相并联技术
- 对于大电流应用，使用多相BUCK并联，分摊电流和损耗，同时降低单相电感的体积需求。
8. 热管理与布局优化
- 散热设计
- 添加散热片或利用PCB铜箔散热，降低MOSFET和电感的温升。
- 减小寄生参数
- 缩短功率回路路径，避免直角走线，降低寄生电感和电阻。
- 将开关器件靠近驱动IC，减少高频路径的环路面积。
9. 软开关技术（高阶方法）
- 采用零电压开关（ZVS）或零电流开关（ZCS），通过谐振消除开关损耗，但需复杂控制电路，适用于高频大功率场景。
10. 输入电压管理
- 若输入电压远高于输出电压，可增加前级稳压（如预降压电路），降低BUCK电路的输入压差，减少开关损耗。
总结
效率优化需结合具体应用场景：
- 电池供电设备：优先优化轻载效率（如突发模式）。
- 大功率场景：注重散热和多相设计。
- 高频应用：采用软开关或低损耗器件。
通过上述方法的组合应用，可显著提升BUCK电路的整体效率，同时平衡成本与复杂度。
