buck电路工作原理

好的，Buck 电路（也称为降压斩波器或降压变换器）的工作原理是将较高的输入直流电压（Vin）转换为较低的输出直流电压（Vo），并且效率很高。其核心在于利用开关元件（通常是 MOSFET 或 IGBT）的快速导通和关断，配合电感（L）和电容（C）进行能量存储和传递，通过控制开关的导通时间比例（占空比 D）来实现降压。

以下是其详细的工作过程，分解为开关导通和开关关断两个主要阶段：

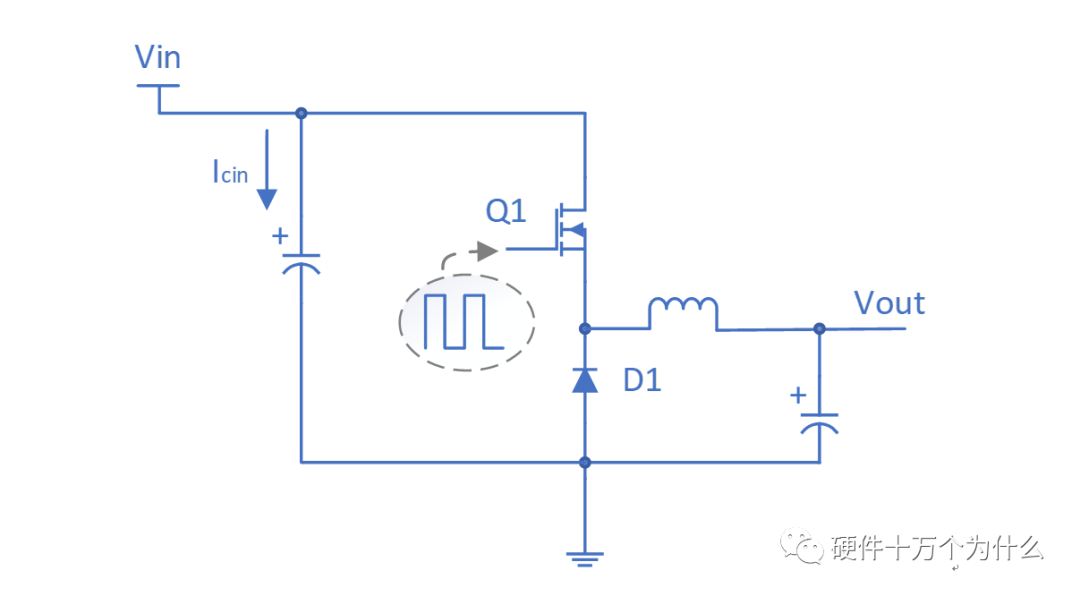

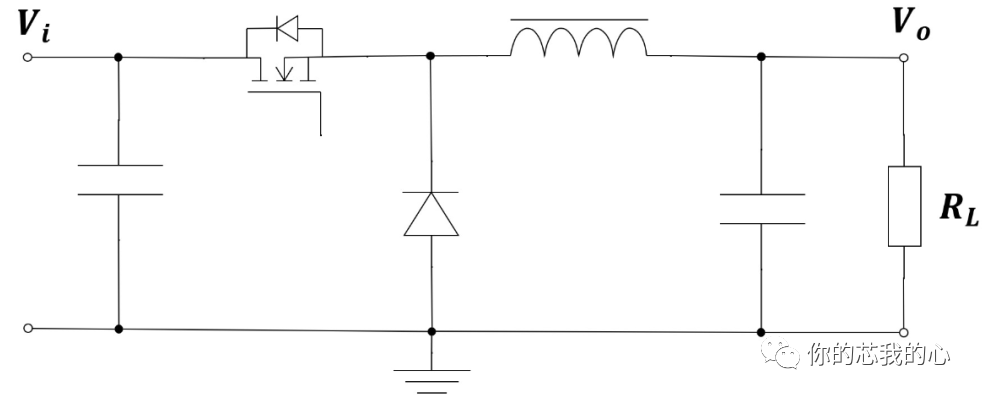

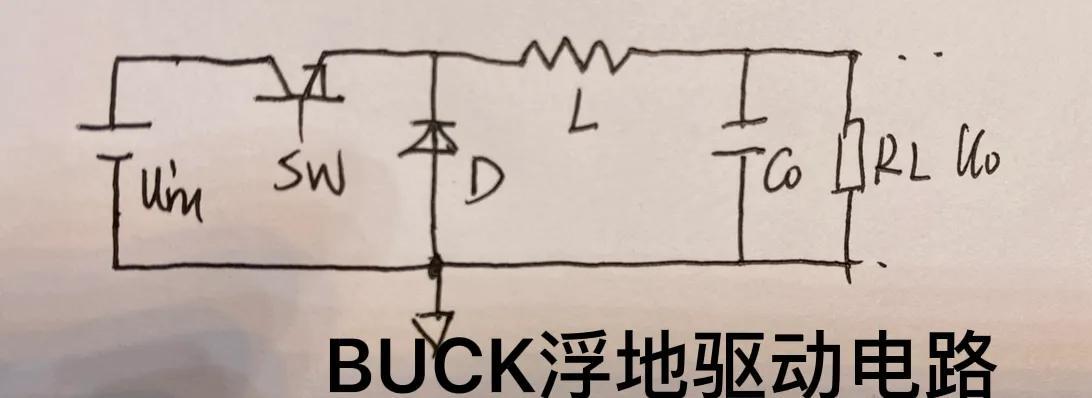

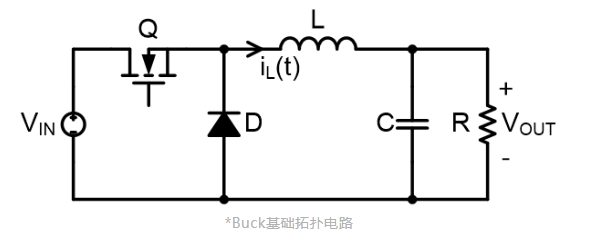

关键元件

开关管 (S)：通常是 MOSFET 或 IGBT。由 PWM（脉宽调制）信号控制其导通（ON）和关断（OFF）。
二极管 (D)：也称为续流二极管或飞轮二极管。在开关管关断时为电感电流提供续流通路。
电感 (L)：储能元件。在开关导通时储存能量（磁能），在开关关断时释放能量（维持电流流向负载）。
电容 (C)：滤波元件。平滑输出电压纹波，在开关导通和关断期间为负载提供相对稳定的电压。
负载 (R)：消耗电能的设备。

工作原理的两阶段循环

假设电路处于连续导通模式（CCM），即电感电流在整个开关周期内始终大于零。

阶段 1：开关管导通（ON-Time，持续时间 Ton）

PWM 信号使开关管 S 导通。
此时二极管 D 因承受反向电压（阳极接地，阴极接 Vin）而截止（反偏）。
输入电压 Vin 直接加在电感 L 和负载 R（以及电容 C）上。
电流路径： Vin (+) → S → L → C 和 R → Gnd（Vin的负极）。
电感行为：
- 电流从零开始或从上一周期的剩余值 线性增加 (di/dt = (Vin - Vo)/L > 0)。
- 电感 储存能量（建立磁场）。输入电源 Vin 提供的能量一部分供给负载 R，一部分储存在电感 L 中。
电容行为：
- 与负载 R 并联。在这个阶段，它也处于充电状态（如果 Vo 尚未达到稳态值），或者主要起着平滑输出电压的作用（在稳态时）。
输出电压 Vo：
- 此时 Vo ≈ Vin - Vsw - VL (其中 Vsw 是开关管压降，VL 是电感两端电压)，但由于 VL 是产生电流变化的原因，且负载 R 消耗功率，Vo 必然小于 Vin。

阶段 2：开关管关断（OFF-Time，持续时间 Toff）

PWM 信号使开关管 S 关断。
由于电感 L 具有维持电流不能突变的特性，它会产生一个感应电动势（极性反转），试图维持电流方向不变。
这个感应电动势会将二极管 D 的阳极电位拉高（相对于阴极），使其正向偏置而导通。
电流路径： Gnd → D → L → C 和 R → Gnd（形成了一个由电感 L 驱动的闭合回路）。
电感行为：
- 电感 L 开始 释放储存的能量（磁场减弱）。
- 电感电流 线性下降 (di/dt = -Vo/L < 0)。电感就像一个“电源”，通过二极管 D 向负载 R 和电容 C 供电。
电容行为：
- 在开关关断期间，负载电流主要由电感 L 提供。电容 C 在此阶段：
  - 补充电感电流下降时可能无法完全满足的负载电流瞬时需求。
  - 吸收电感释放的多余能量（如果负载较轻）。
  - 关键作用是维持负载两端电压（Vo）的稳定，减少纹波。
输出电压 Vo：
- 此时负载上的电压 Vo 由电感释放的电压维持。忽略二极管的压降 Vf，Vo ≈ -VL（从电感两端看），但极性对负载来说仍是正的。Vo 仍然小于 Vin。

关键点：占空比 (D) 与降压原理

占空比 (D) 定义为开关管导通时间 Ton 占整个开关周期 T（Ton + Toff）的比例： D = Ton / T。
稳态输出电压 Vo：在连续导通模式下（CCM），忽略所有元件损耗（理想情况），输出电压 Vo 由以下公式决定： Vo = D * Vin
降压原理：
- 因为占空比 D 总是小于 1（0 < D < 1），所以输出电压 Vo 总是小于输入电压 Vin。
- 通过调节 PWM 信号的占空比 D，就可以精确地控制输出电压 Vo 的大小。需要升高 Vo 就增大 D（延长导通时间），需要降低 Vo 就减小 D（缩短导通时间）。反馈环路（图中未示出）通过采样输出电压并与参考电压比较，自动调整 D 来维持 Vo 稳定。

总结 Buck 电路如何工作

开关控制能量路径：开关管 S 的高速导通和关断，交替地改变能量从输入源 Vin 流向电感（ON）和从电感流向输出（OFF）的路径。
电感储能/释能：电感 L 在开关导通时储存能量，在开关关断时释放能量，充当一个“能量中转站”和电流平滑器，保证了即使输入是断续的脉冲，输出也能有连续的电流（平均电流）。
电容滤波：输出电容 C 吸收电流的波动（纹波），为负载提供平稳、低纹波的直流电压 Vo。
二极管续流：在开关关断期间，二极管 D 为电感电流提供必要的续流通路，防止电感产生破坏性的电压尖峰。
占空比决定电压：输出电压的平均值（Vo）直接由输入电压（Vin）和开关导通时间的比例（占空比 D）控制，实现高效降压。

简单比喻：想象用水泵（开关）间歇性地从一个高水位水箱（Vin）抽水到一个低水位水箱（Vo）。水泵工作时（ON），水快速流入一个中间蓄水池（储存势能 = 电感储存磁能）；水泵停止时（OFF），蓄水池的水通过另一个管道（二极管续流）缓缓流入低水位水箱。通过控制水泵每次工作的时间长短（占空比），就能控制流入低水位水箱的平均水流速度（相当于输出电流），从而维持低水位水箱的水位（输出电压）稳定且低于高水位水箱。蓄水池（电感）平滑了水流，减少了水位波动（纹波）。
