以下是用中文解释的Buck降压电路图及其核心原理：
Buck电路核心组成元件
- 输入电源（(V_{in})）：直流供电端（如电池或整流后的直流电）。
- 开关管（S）：通常为MOSFET，由PWM信号控制通断。
- 续流二极管（D）：在开关管关断时为电感电流提供通路（同步整流方案中用MOSFET替代）。
- 储能电感（L）：储存和释放能量，平滑电流。
- 输出滤波电容（(C_{out})）：滤除电压纹波，稳定输出电压。
- 负载（(R_L)）：输出端连接的设备。
电路工作流程
(1) 开关管导通阶段（S闭合）
- 电流路径：(V{in} \rightarrow S \rightarrow L \rightarrow C{out} \rightarrow R_L \rightarrow GND)
- 电感行为：电流线性增加，电感储能（(E_L = \frac{1}{2}LI^2)）。
- 二极管状态：反向截止（承受反压 (V_{in})）。
- 输出电压：(V{out} ≈ V{in} - V_{L(\text{压降})})。
(2) 开关管关断阶段（S断开）
- 电流路径：(L \rightarrow C_{out} \rightarrow R_L \rightarrow D \rightarrow L)（构成回路）
- 电感行为：释放能量，电流线性减小（维持负载电流）。
- 二极管作用：提供续流通路（称续流二极管）。
- 输出电压：由电感和电容维持稳定。
关键点：通过调节PWM的占空比（D） 控制输出电压：
[ V{out} = D \times V{in} \quad (D = \frac{t{on}}{T{周期}}) ]
Buck电路特性
- 功能：降压转换（(V{out} < V{in})），高效（理想效率>90%）。
- 拓扑名称：降压型开关电源。
- 应用场景：手机充电器、DC-DC模块、LED驱动电源等。
电路示意图（简化版）
┌─────┐ PWM控制
│ ├───S（开关管）─┬─→ L ───┐
│ V_in│ │ │
│ ├───── D ←─────┘ │
└─────┘ （续流二极管） │
│ │
GND ├─→ C_out → V_out → 负载
│ │
GND ────────┘箭头方向：标出开关导通时的主要电流路径。
补充说明
- 输入/输出电容：
- (C_{in})：滤除输入侧高频噪声。
- (C_{out})：降低输出电压纹波（一般选用低ESR电容）。

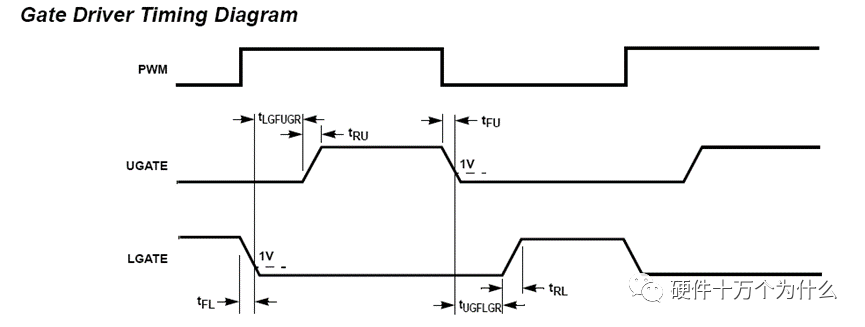

- 同步整流：现代Buck电路常用MOSFET替代二极管，减少导通损耗。
- 轻载运行：可能进入DCM（断续导通模式），效率更高但纹波增大。
如需具体电路仿真图或元件参数设计方法，可进一步说明需求！
