buck电路同步整流开关分析

分析，包括电路结构、工作原理、损耗分析、应用场景等。 一、同步整流Buck电路概述 1.1 电路结构 同步整流Buck电路是一种降压型（Buck）转换器，其主要特点是在输出端使用同步整流技术。同步整流是指在开关管导通时，使用一个与开关管并联的二极管来

现在的buck电路大多数用的集成芯片，你可以发现基本看不到开关管、二极管的身影，只能看到电感。一方面这样集成了占用PCB面积更小，一方面芯片内部集成了MOS来代替二极管完成同步整流。

buck同步整流怎么控制电流方向？ Buck同步整流技术是一种广泛用于DC/DC变换器中的电路拓扑，能够实现高效率和高功率密度。在这种电路中，同步整流器（SR）用于代替传统的二极管整流器，从而减少

同步buck电路的mos自举驱动可以降低mos的开关损耗吗？ 同步buck电路的MOS自举驱动可以降低MOS的开关损耗 同步Buck电路是一种常见的DC/DC降压转换器，它具有高效、稳定、可靠的特点

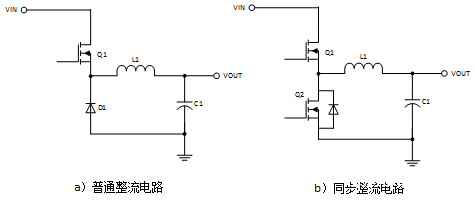

整流和非同步整流。 那么同步整流和非同步整流到底有什么差别呢？ 一 区分同步与非同步 01 非同步 以BUCK电路为例，若电路中只有一个MOS管（功率管），而在续流回路中采用的是整流二极管（二极管具有单向导电性，不需要外加电路控制

开关直流电源使用范围更加广泛，降低低压大电流的功耗已经成为电力工程师的难题。 开关电源损耗主要由断路器管损耗、高频变压器损耗、插座集电器损耗等组成。同步开关电源可以减少总的电路功率消耗，以满足6级能

在上片文章中，初步的分析了BUCK电路的工作原理。本章使用PSIM软件仿真BUCK电路，观察分析BUCK电路器件关键波形。图1是同步BUCK电路图，开关频率设置为200K ，固定占空比。在仿真一段时间、电路工作稳定之后，观察分析波形。

开关频率对buck电路的影响？  Buck电路是一种降压转换电路，用于将电源电压转换为所需的较低电压来驱动负载。开关频率对Buck电路的性能、效率和稳定性都有着重要的影响。 Buck电路通常由开关管

buck电路中的开关怎么选择？如何确定buck电路开关频率？ Buck电路作为一种常用的DC/DC变换器，被广泛应用于DC电源、LED照明等各种领域中。而在设计Buck电路时，选取合适的开关器件

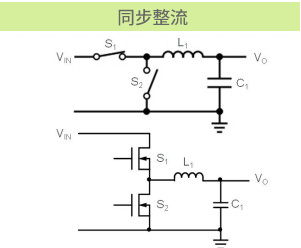

同步整流型和异步整流型开关稳压器是电源转换技术中的两种常见类型，它们在实现降压（Buck）或其他类型的电压转换功能时具有不同的电路配置和工作原理。主要区别在于整流元件的选择和控制方式，这些差异影响了

同步整流是一种**提高电路转换效率**的技术，该技术通常在输出为**低压大电流**的开关电源中使用

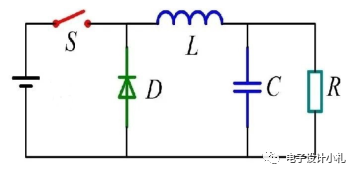

开关电源的Buck电路是一种降压型DC－DC转换电路，其输出电压低于输入电压。Buck电路拓扑结构如下图所示，其中S是开关管，D是续流二极管，L是电感、C是滤波电容，R是负载电阻。

组成： 开关管（通常是MOSFET） 二极管（或在某些设计中使用同步整流MOSFET） 电感 电容 输入电压源（Vin） 负载（R） 工作原理 在buck电路中，开关管（MOSFET）周期性地导通和关断，以控制流向负载的电流。当开关管导通时，输入电压Vin直接加在电感上，电感电流增

。电感接到输出就是Buck拓扑，再复杂的电路也逃不掉基本规律。这两个课程我们就来做开关电源的BUCK 电路拓扑的详细推导。

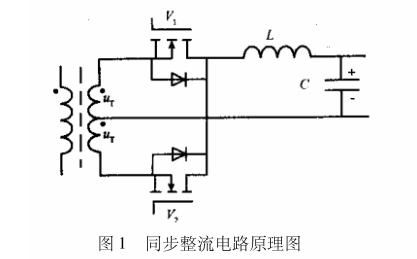

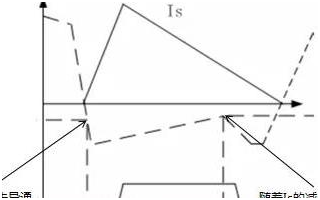

导语：同步整流技术采用通态电阻极低的电力MOSFET来取代整流二极管，能大大降低整流电路的损耗，提高DC/DC变换器的效率，满足低压、大电流整流器的需要。本文将从同步整流电路的原理图着手，介绍电力MOSFET的反向电阻工作区及同步整流技术的基本原理并对同步整流电路中的驱动电路和栅极电压波形进行分析。

因素的影响，Buck-Boost同步电路产生的电流纹波会对电路的工作稳定性和效率产生影响。因此，如何减小Buck-Boost同步电路的电流纹波至关重要。 Buck-Boost同步电路电流纹波问题的主要原因是开关管的导通与截止过程导致电路中电感和电容元件产生谐振，进而产生电流纹

的基本原理 Buck电路主要由四个主要部件组成：一个开关（通常是MOSFET），一个电感器，一个二极管（或同步整流MOSFET），以及一个电容器。电路的工作原理是通过控制开关的导通和截止时间来调节输出电压。 Buck电路的调制方式 脉冲宽度调制（PWM） PWM是

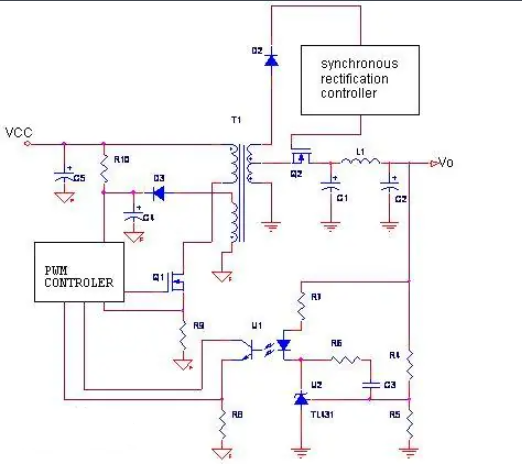

主动整流技术，也叫同步整流技术，是近些年来出现的，为了提高整流效率，使用主动控制的功率MOSFET开关来代替整流二极管的一种技术。

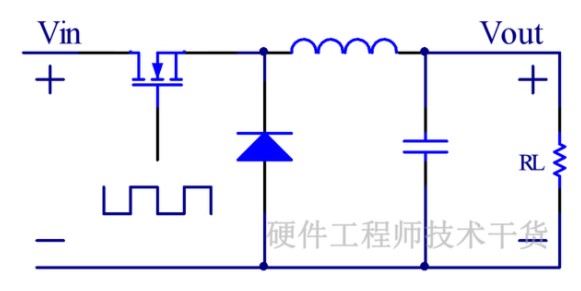

DCDC拓扑之一BUCK电路，是一种降压类型电路，用途非常广泛，拓扑图如下，主要元器件包括开关管、电感、续流二极管、滤波电容。控制开关管导通与关闭实现电源降压，这是异步BUCK，如果把二极管更换为开关管，则是同步BUCK，同步BUCK发热量小效率高。
