LTC4240 具 I²C 兼容接口的 CompactPCI 热插拔控制器

优势和特点

允许从带电 CompactPCI^™ 总线安全地进行电路板的插拔操作
I²C^™ 兼容型两线式接口
PRECHARGE 输出在板卡插拔期间给 I/O 引脚施加偏置
可控制 3.3V、5V、12V 和 –12V 电源
具电路断路器的折返电流限制功能电路
片内 LOCAL_PCI_RST# 逻辑电路
QuickSwitch^® 使能输出
状态 LED 驱动器
用户可编程的电源电压上电速率
可记录个别的电源故障

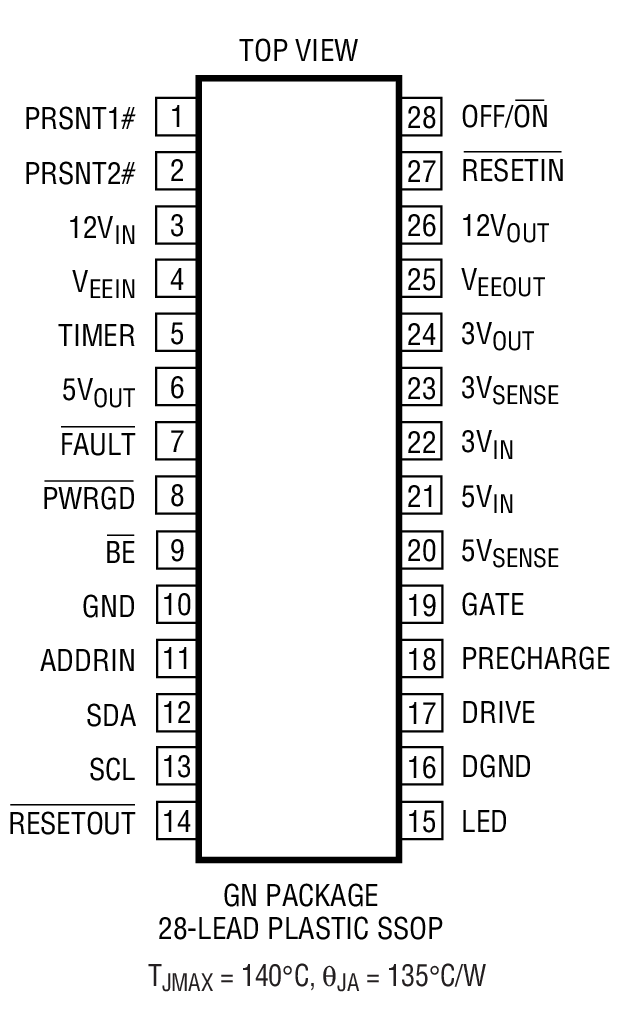

采用 28 引脚窄体 SSOP 封装

产品详情

LTC^®4240是一款允许从一个带电 CompactPCI总线插槽安全地进行电路板插拔操作的热插拔控制器。LTC4240 具有一个内置的两线式 I²C 兼容型接口，以实现器件功能和电源状态的软件控制和监视。两个外部 N 沟道晶体管负责控制 3.3V 和 5V 电源，而两个内部开关则控制 -12V 和 12V 电源。电子电路断路器可保护所有 4 个电源免遭过流故障的损坏。当所有的电源电压均处在容限范围之内时，PWRGD 输出发出指示信号。OFF/ON 引脚用于实现电路板电源的通 / 断循环或使电路断路器复位。I²C 接口使得用户能够关断或接通器件、设定 RESETOUT、接通状态 LED 驱动器和无惧 12V、-12V 故障。另外，它还允许用户读取 FAULT、RESEIN、RESETOUT、PWRGD、PRSNT1# 和 PRSNT2# 引脚的状态。在某种故障情况下，I²C 接口还可用于确定 4 个电源中的哪一个产生了该故障。LTC4240 采用 28 引脚窄体 SSOP 封装。
