DRV8714-Q1智能半桥栅极驱动器概述

DRV871x-Q1 系列器件是高度集成的多通道栅极驱动器，用于驱动多个电机或负载。这些器件集成了4个（DRV8714-Q1）或8个（DRV8718-Q1）半桥栅极驱动器、驱动器电源、电流分流放大器和保护监视器，从而降低了整个系统的复杂性、尺寸和成本。

智能栅极驱动架构可管理死区时间以防止击穿，控制压摆率以降低电磁干扰 （EMI），并优化传播延迟以增强性能。
*附件：drv8714-q1.pdf

为独立的半桥或 H 桥控制提供输入模式。四个PWM输入可以与SPI控制相结合，在不同驱动器之间进行多路复用。

宽共模分流放大器提供串联电流检测，即使在循环窗口期间也能连续测量电机电流。如果不需要在线检测，该放大器可用于低侧或高侧检测配置。

这些器件提供一系列保护功能，以促进系统稳健运行。其中包括用于外部 MOSFET 的欠压和过压监控器、VDS 过流和 VGS 栅极故障监控器、离线开路负载和短路诊断以及内部热警告和关断保护。

特性

• 符合 AEC-Q100 标准，适用于汽车应用：
  • 温度等级 1：–40°C 至 +125°C，TA
• 多通道半桥栅极驱动器
  • 引脚到引脚 4 和 8 半桥驱动器变体
  • 4.9V 至 37V （40V abs. max） 工作范围
  • 4 个带输出映射的 PWM 输入
  • 用于 100% PWM 的三重电荷泵
  • 半桥、H 桥和 SPI 控制模式
• 智能多级栅极驱动架构
  • 可调节的压摆率控制
  • 自适应传播延迟控制
  • 50μA至62mA峰值源电流输出
  • 50μA 至 62mA 峰值灌电流输出
  • 集成死区握手
• 2 个宽共模电流分流放大器
  • 支持直列、高侧或低侧
  • 可调增益设置（10、20、40、80V/V）
• 提供多种接口选项
  • SPI：详细配置和诊断
  • 硬件：简化控制，减少MCU引脚
• 具有可润湿侧翼的紧凑型 VQFN 封装
• 集成保护功能
  • 专用驱动程序禁用引脚 （DRVOFF）
  • 低智商、睡眠模式电机制动 （BRAKE）
  • 电源和稳压器电压监控器
  • MOSFET VDS 过流监测器
  • MOSFET VGS 栅极故障监控器
  • 用于反极性MOSFET的电荷泵
  • 离线开路负载和短路诊断
  • 设备热警告和关机
  • 窗口看门狗定时器
  • 故障条件中断引脚 （nFAULT）

参数

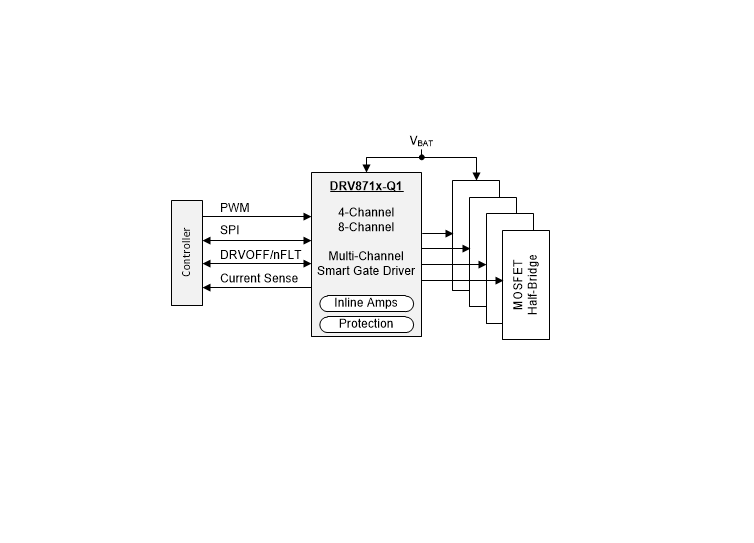

方框图

产品简介

DRV871x-Q1是德州仪器(TI)推出的汽车级多通道智能半桥栅极驱动器系列，包含DRV8714-Q1(4通道)和DRV8718-Q1(8通道)两个型号。该系列产品专为汽车应用设计，具有AEC-Q100认证，工作温度范围为-40°C至+125°C。

主要特性

1. ‌多通道驱动能力‌
   • 提供4或8个半桥栅极驱动器
   • 工作电压范围4.9V至37V(最大40V)
2. ‌智能栅极驱动架构‌
   • 可调节压摆率控制
   • 自适应传播延迟控制
   • 峰值源电流50µA至62mA
   • 峰值灌电流50µA至62mA
   • 集成死区时间握手功能
3. ‌电流检测放大器‌
   • 2个宽共模电流检测放大器
   • 支持在线、高侧或低侧配置
   • 可调增益设置(10,20,40,80V/V)
4. ‌接口选项‌
   • SPI接口：详细配置和诊断
   • 硬件接口：简化控制，减少MCU引脚
5. ‌集成保护功能‌
   • 专用驱动器禁用引脚(DRVOFF)
   • 低IQ睡眠模式电机制动(BRAKE)
   • 电源和稳压器电压监控
   • MOSFET VDS过流监控
   • MOSFET VGS栅极故障监控
   • 反向极性MOSFET电荷泵
   • 离线开路和短路诊断
   • 热警告和关断保护
   • 窗口看门狗定时器
   • 故障条件中断引脚(nFAULT)

典型应用

• 汽车有刷直流电机
• 电动座椅模块
• 电动尾门和举升门
• 车门模块
• 车身控制模块
• 电动天窗
• 变速器和发动机控制模块

产品描述

DRV871x-Q1系列是高度集成的多通道栅极驱动器，用于驱动多个电机或负载。该器件集成了半桥栅极驱动器、驱动器电源、电流检测放大器和保护监控器，降低了系统复杂性、尺寸和成本。

智能栅极驱动架构管理死区时间以防止直通，控制压摆率以减少电磁干扰(EMI)，并优化传播延迟以提高性能。提供独立半桥或H桥控制的输入模式，四个PWM输入可以通过SPI控制在不同驱动器之间多路复用。

宽共模电流检测放大器提供在线电流检测，即使在续流窗口期间也能连续测量电机电流。该放大器也可用于低侧或高侧检测配置。

封装选项

• DRV8714-Q1提供40引脚VQFN和48引脚HTQFP封装
• DRV8718-Q1提供56引脚VQFN封装
• 所有封装均具有可润湿侧翼

该系列产品集成了多种保护功能，包括欠压和过压监控、外部MOSFET的VDS过流和VGS栅极故障监控、离线开路和短路诊断以及内部热警告和关断保护。
