射频连接器的“隐形杀手”：解析TNC接口阻抗失配导致的系统温升真相

在射频系统调试中，很多 B 端客户会遇到一个诡异的现象：明明功率计显示的数值在正常范围内，但 TNC 连接器摸上去却烫得惊人，甚至出现了塑料烧焦的异味。这时候，你可能已经遭遇了射频系统的“隐形杀手”——阻抗失配（Impedance Mismatch）导致的局部异常温升。

今天，德索连接器（Dosin）的技术团队就带大家从底层物理逻辑出发，拆解这个让无数工程师头大的“发热真相”。

为什么失配会引起发热？不只是电阻的事

在直流电路里，发热主要是因为电阻。但在射频领域，发热的元凶往往是 驻波（Standing Wave）。

能量的“内耗”陷阱

当 TNC 接口由于加工公差或安装不当产生阻抗失配时，电磁波在传输过程中会发生反射。反射波与前进波叠加，在同轴线内部形成电压驻波。

这种叠加会导致某些特定位置的电场强度瞬时翻倍。电场越强，介质损耗（Dielectric Loss）就越大。原本应该传输到天线的能量，硬生生地在接头内部转化成了热能。

趋向效应的叠加

高频下电流集中在导体表面。失配会导致电流分布极度不均，局部电流密度激增，直接让中心针和外导体的温升失去控制。

实验室实测：温升与驻波的“暧昧”关系

我们在实验室对标准 TNC 接口进行了功率加载测试，结果非常直观：

VSWR 1.15（理想状态）： 在持续输入 200W 功率下，接头表面温升仅为 15 摄氏度。

VSWR 2.50（严重失配）： 同样的 200W 功率，不到 5 分钟，接头温升迅速飙升至 65 摄氏度以上。此时内部特氟龙（PTFE）绝缘材料已经开始发生微观热形变。

TNC 接口阻抗失配对系统影响一览表

阻抗状态	驻波比 (VSWR)	反射功率占比	系统主要影响	维护建议
完美匹配	1.05 - 1.10	< 0.2%	效率最高，几乎无温升	定期巡检即可
轻微失配	1.30 - 1.50	2% - 4%	略有温升，长期影响稳定性	检查线缆装配工艺
严重失配	2.00 - 3.00	11% - 25%	接头发烫，功放可能降功率保护	立即停机，排查接头损毁
灾难性失配	> 5.00	> 44%	瞬间拉弧烧毁，损坏昂贵设备	更换高性能精密级接头

️ 避坑经验：如何拆解温升炸弹？

1️⃣ 拒绝“暴力安装”。 很多现场施工人员习惯用扳手死命拧 TNC 接头，这会导致内部介质支撑受压变形，改变腔体尺寸，从而引发阻抗跳变。必须使用专用的定扭矩扳手。

2️⃣ 警惕“伪劣线缆”。 有时候接头是好的，但线缆的同轴度极差，导致在连接处形成阻抗台阶。建议采购时，接头与组件配套测试 VSWR 曲线。

3️⃣ 观察“发黑”信号。 如果发现中心针表面发暗或绝缘体泛黄，这说明该接头长期处于超温状态，电镀层已发生热氧化，必须更换，否则接触电阻会呈指数级增长。

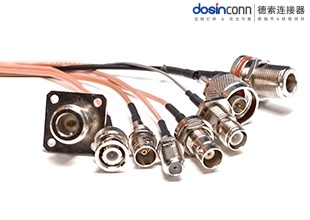

技术沉淀：德索（Dosin）的温控之道

在应对高功率、易发热的特殊场景时，德索连接器从两个关键点切入解决失配温升：

首先是 原材料（如特氟龙/铍青铜）选择。我们采用进口高纯度 PTFE，其热膨胀系数极低，即使在局部温升的情况下，也能保持尺寸稳定，防止阻抗因热形变而进一步恶化。

其次是 精密加工公差控制。德索将 TNC 接口内部阶梯槽的公差缩减至微米级，确保电磁波穿过接口时阻抗变化平滑如镜。这种对“阻抗平坦度”的极致追求，能将反射功率降至极低，从而从根源上掐灭了温升的火苗。

在射频系统中，每一个微小的发热点都是效率的漏点。关注阻抗匹配，就是关注系统的生命力。
