AP61406：高性能同步降压转换器的设计与应用解析

在电子设备的电源管理领域，同步降压转换器是至关重要的组件，它能够高效地将较高的输入电压转换为较低的输出电压，以满足不同电子元件的供电需求。今天，我们就来深入探讨一款性能出色的同步降压转换器——AP61406。

文件下载：AP61406.pdf

一、AP61406概述

AP61406是一款可选择高达4A输出电流的同步降压转换器，其输入电压范围为2.3V至5.5V。该芯片内部集成了一个75mΩ的高端功率MOSFET和一个33mΩ的低端功率MOSFET，能够实现高效的降压DC/DC转换。它采用了恒定导通时间（COT）控制技术，不仅可以实现快速的瞬态响应，还能简化环路稳定设计，降低输出电压纹波，从而减少了外部元件的使用数量，使设计更加简洁。

特点亮点

1. 宽输入输出电压范围：输入电压范围为2.3V - 5.5V，输出电压范围为0.300V - 3.600V，能够适应多种不同的电源和负载需求。
2. 低静态电流：在脉冲频率调制（PFM）模式下，静态电流仅为20µA，有助于降低系统功耗，延长电池续航时间。
3. 可编程功能丰富：支持可编程模式（PFM/PWM）、可编程频率（1MHz、1.5MHz、2MHz、2.5MHz）和可编程输出电流（1A/2A/3A/4A），可以根据实际应用场景进行灵活配置。
4. I2C接口：具备I2C兼容的双线串行接口，支持高达3.4MHz的SCL时钟速率，方便进行远程控制和参数配置。
5. 完善的保护功能：拥有欠压锁定（UVLO）、输入过压保护（OVP）、峰值和谷值电流限制、热关断等保护电路，能够有效保护芯片和系统的安全稳定运行。
6. 环保设计：完全无铅，符合RoHS标准，并且不含卤素和锑，是一款“绿色”环保产品。

应用场景

AP61406适用于多种通用负载点（POL）电源应用，如网络摄像机、无线路由器、硬盘驱动器、LVDDR5等设备，为这些设备提供稳定可靠的电源供应。

二、电气特性与性能表现

电气特性

AP61406的电气特性在不同的工作条件下表现出色。在推荐的工作温度范围（-40°C至+125°C）和输入电压范围（2.3V至5.5V）内，各项参数都能满足设计要求。例如，其高端开关导通电阻为75mΩ，低端开关导通电阻为33mΩ，能够有效降低功率损耗，提高转换效率。同时，它还具有精确的反馈电压（默认设置为500mV ± 2%）和软启动功能（软启动周期为0.3 - 0.7ms），可以避免输出电压过冲和浪涌电流的产生。

性能表现

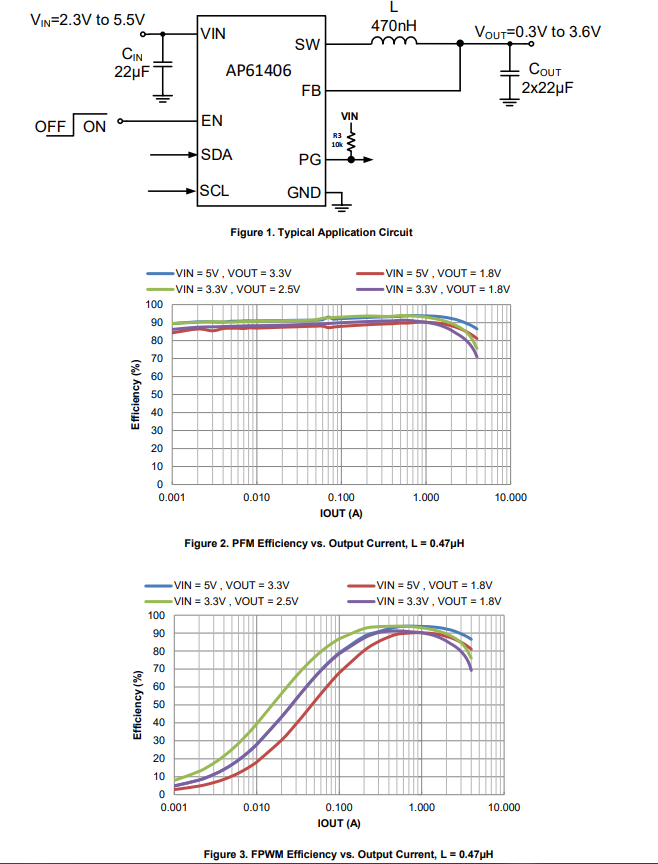

通过一系列的典型性能特性曲线，我们可以直观地了解AP61406在不同工作条件下的性能表现。例如，在效率与输出电流的关系曲线中，我们可以看到在不同的输出电压和负载电流下，AP61406都能保持较高的转换效率，尤其是在轻载情况下，PFM模式能够进一步提高效率。此外，它的线性调整率和负载调整率都非常出色，能够在输入电压和负载电流变化时，保持输出电压的稳定。

三、应用信息与设计要点

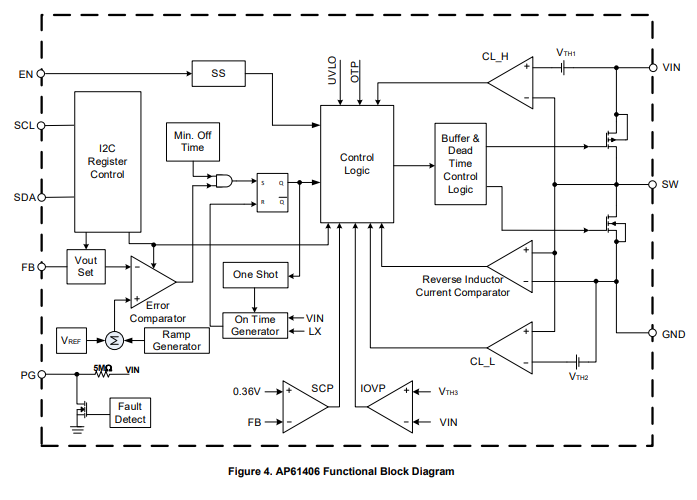

控制架构

AP61406采用的恒定导通时间（COT）控制架构是其一大优势。这种控制方式不需要进行环路补偿，能够实现快速的瞬态响应，并且可以根据输出电压和输入电压的比值来估算高端开关的导通时间，公式为$t{ON }=500 ns * (Vout / V{IN})$（默认频率）。同时，它还具有最小关断时间（110ns），可以防止电感电流在负载瞬变时失控。

保护功能

1. 欠压锁定（UVLO）：当输入电压低于UVLO检测阈值（典型值为2V）时，UVLO电路开始工作，芯片停止输出，直到输入电压上升到释放电压（典型值为2.15V）时，芯片才会重新启动。
2. 电流限制保护：AP61406具有高端开关电流限制（典型值为6A）和谷值电流检测电路，当电流超过阈值时，芯片会进入逐周期电流限制模式，确保芯片和系统的安全。
3. 短路保护和恢复：当输出节点短路到地时，芯片会进入打嗝模式，降低功率损耗。当短路故障排除后，芯片会自动恢复正常工作。
4. 过温保护：当芯片的结温超过+160°C时，内部热保护电路会关闭控制电路和开关，当结温下降到+130°C时，芯片会在软启动电路的控制下自动重启。

元件选择

1. 输入电容：输入电容的主要作用是减少输入电源的浪涌电流和开关噪声。建议选择具有低等效串联电阻（ESR）的电解电容或陶瓷电容，并且其RMS电流额定值应大于最大负载电流的一半。对于大多数应用来说，使用22µF或更大的陶瓷电容就足够了。
2. 输出电容：输出电容能够保持输出电压的纹波在较小范围内，确保反馈环路的稳定性，并减少负载瞬变时的过冲和下冲。输出电容的有效电容值可以根据公式$VOUT {Ripple }=Delta I{L} cdot (ESR + frac{1}{8 cdot f{sw } cdot COUT })$和$COUT > max(frac{L cdot I{Trans }^{2}}{Delta V{Overshoot } cdot VOUT }, frac{L cdot I{Trans }^{2}}{Delta V_{Undershoot } cdot (VIN - VOUT )})$来计算。一般来说，选择10µF - 22µF的陶瓷电容可以满足大多数应用的需求。

串行接口与通信协议

AP61406的I2C兼容双线串行接口可以用于调节器的开关控制、输出电压设置等功能。在使用I2C接口时，需要注意以下几点：

1. 上拉电阻：需要从输入电压VIN到SDA和SCL分别添加500Ω或更大的上拉电阻。
2. 保护电阻：可以在SDA和SCL线上串联24Ω的电阻，以保护芯片输入免受总线上的高压尖峰影响，并减少串扰和下冲。
3. 通信协议：支持标准模式（0 - 100kHz）、快速模式（0 - 400kHz）、快速模式加（0 - 1MHz）和高速模式（0 - 3.4MHz）。在不同的通信速度下，需要根据总线电容和上拉电阻的组合来选择合适的上拉电阻值。在高速模式下，还需要使用特殊的通信协议和输入滤波器。

四、PCB布局要点

合理的PCB布局对于AP61406的性能和散热至关重要。以下是一些PCB布局的建议：

1. 散热设计：由于AP61406在4A电流负载下工作，散热是布局时需要重点考虑的问题。建议使用2oz铜作为顶层和底层，为输入和输出电容的接地端提供足够的过孔，将热量散发到底层。同时，将芯片下方的底层作为接地层，并且接地层的面积应尽可能大，以提高散热效果。
2. 元件放置：将输入电容尽可能靠近芯片，将反馈元件尽可能靠近FB引脚，以减少线路阻抗和干扰。
3. 参考布局：可以参考文档中提供的推荐布局图进行设计，确保布局的合理性和可靠性。

五、总结

AP61406作为一款高性能的同步降压转换器，具有宽输入输出电压范围、低静态电流、可编程功能丰富、保护功能完善等优点，适用于多种通用负载点电源应用。在设计过程中，我们需要充分了解其电气特性、控制架构、保护功能和元件选择要点，并合理进行PCB布局，以确保芯片和系统的性能和可靠性。同时，在使用I2C接口进行通信时，需要注意通信协议和参数的设置，以实现远程控制和参数配置的功能。希望通过本文的介绍，能够帮助电子工程师更好地理解和应用AP61406这款芯片。

大家在使用AP61406的过程中，有没有遇到过什么问题或者有什么独特的设计经验呢？欢迎在评论区分享交流。
