AL8890Q/AL88902Q同步降压转换器：设计与应用全解析

在电子设计领域，电源管理芯片的性能和适用性对整个系统的稳定运行至关重要。今天，我们将深入探讨Diodes公司的AL8890Q/AL88902Q同步降压转换器，从其特点、功能描述到应用设计，为大家提供全面的技术解析。

文件下载：AL8890Q_AL88902Q.pdf

产品概述

AL8890Q/AL88902Q是一款具备内部补偿功能的同步降压转换器，其开关频率可调节至2.5MHz。该器件集成了120mΩ的高端功率MOSFET和55mΩ的低端功率MOSFET，能够实现高效的DC - DC转换。AL8890Q可支持高达3.5A的连续负载电流，而AL88902Q则可支持高达2.5A的连续负载电流，在增强偏置条件下效率高达95%。它采用电流模式控制操作，易于实现环路稳定，适用于恒压（CV）和恒流（CC）应用。此外，该器件有TSSOP - 16EP和可焊U - QFN4040 - 16/SWP（Type UXB）两种封装可供选择，有助于简化电路板布局并减少空间需求。

产品特性

宽输入输出电压范围

该器件的输入电压范围为3.8V至60V，输出电压范围为0.8V至接近输入电压的100%，且输出电压精度可达1%。这种宽电压范围的设计使得它能够适应多种不同的电源输入和应用需求。

高效同步整流

采用同步整流技术，在12V输入时效率超过95%，能够有效降低功耗，提高能源利用效率。这对于需要长时间稳定运行的设备来说尤为重要，可以减少散热需求，延长设备使用寿命。

集成功率MOSFET

集成了低导通电阻的高端（120mΩ）和低端（55mΩ）功率MOSFET，不仅减少了外部元件数量，降低了成本，还提高了转换效率和系统的可靠性。

低静态电流

静态电流仅为43μA，有助于降低待机功耗，提高系统的整体能效。在一些对功耗敏感的应用中，如便携式设备和汽车电子系统，低静态电流的特性可以显著延长电池续航时间。

可调节开关频率

开关频率可在300kHz至2.5MHz之间调节，用户可以根据具体应用需求选择合适的频率，以优化效率、纹波和元件尺寸之间的平衡。较高的开关频率可以使用更小的电感和电容，从而减小电路板面积；而较低的开关频率则可以降低开关损耗，提高效率。

多种工作模式和保护功能

支持强制PWM或PFM模式，可通过MSYNC引脚进行选择，还能与外部时钟同步。同时，具备多种保护功能，如过流保护、欠压锁定、热关断保护等，能够有效保护器件和系统免受异常情况的损害。这些保护功能可以提高系统的稳定性和可靠性，减少故障发生的概率。

工作原理

电流模式控制

AL8890Q/AL88902Q采用电流模式控制，通过感应电感电流来调节输出电压，具有良好的线性调整率和负载调整率，能够快速响应负载变化。

内部补偿

芯片内部集成了补偿网络，简化了设计过程，同时确保了系统的稳定性。这对于工程师来说，可以减少设计时间和成本，提高设计效率。

不同工作模式

在连续导通模式（CCM）下，通过电流放大器和斜率补偿电路实现稳定的输出；在轻载时，则自动进入脉冲跳过模式（PFM），降低开关频率，减少开关损耗。这种根据负载情况自动切换工作模式的方式，可以进一步提高系统的效率，特别是在轻载情况下，能够显著降低功耗。

开关频率对元件选择的影响

开关频率的选择会直接影响电感、电容等元件的参数。较高的开关频率可以使用更小的电感和电容，但会增加开关损耗；较低的开关频率则相反。在设计时，需要根据具体应用需求和性能要求，综合考虑开关频率和元件参数的选择。例如，在对体积要求较高的应用中，可以选择较高的开关频率，以减小电感和电容的尺寸；而在对效率要求较高的应用中，则可以选择较低的开关频率，以降低开关损耗。

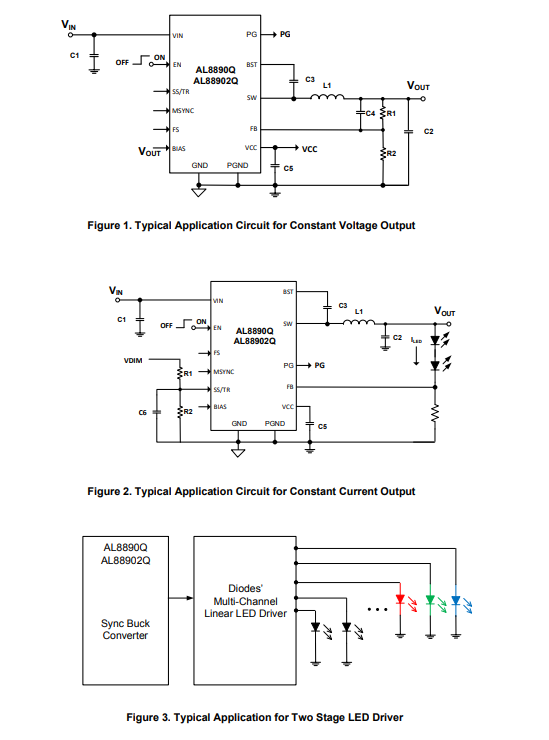

应用电路设计

输出电压设置

通过外部电阻分压器可以将输出电压从0.8V开始调节，文档中提供了常见输出电压的电阻选择列表。同时，可使用一个10pF至470pF的电容C4来提高相位裕度，改善稳定性和瞬态性能。

工作频率设定

默认开关频率为500kHz，可通过从FS引脚到GND连接一个电阻将频率设定在300kHz至2.5MHz之间。也可以通过MSYNC引脚与外部信号同步，推荐使用至少250ns的脉冲宽度。在选择工作频率时，需要考虑最小导通时间和输入输出电压等因素，以确保系统的正常运行。

元件选择

1. 输入电容：用于减少输入电源的浪涌电流和开关噪声，应选择具有低等效串联电阻（ESR）和足够RMS电流额定值的电容，一般推荐使用10µF陶瓷电容和0.1µF并联电容。
2. 电感：电感值的计算是设计的关键，可根据公式$L=frac{V{OUT } cdotleft(V{IN }-V{OUT }right)}{V{IN } cdot Delta l{L} cdot f{SW}}$计算，其中$Delta I{L}$为电感纹波电流，$f{SW}$为开关频率。建议选择电感纹波电流为最大负载电流的30% - 40%，并确保电感的饱和电流额定值足够大。
3. 输出电容：用于保持输出电压纹波小，确保反馈环路稳定和减少输出电压过冲，应选择具有适当电容值和低ESR的电容，一般22µF陶瓷电容可满足大多数应用需求。

保护功能设计

1. 过流保护：采用逐周期电流限制，当电感峰值电流超过设定阈值时，触发保护机制。若在32个周期内有17个周期发生过流，器件进入打嗝模式，周期性重启以降低芯片功耗和热应力。
2. 欠压锁定（UVLO）：通过监测VCC电压和内部带隙参考，当VCC电压低于3.45V时，器件禁用，防止因输入电压不足而损坏。也可通过EN引脚和电阻分压器调整UVLO阈值。
3. 热关断保护：当芯片结温达到165°C时，关闭高低端功率MOSFET；当温度降至145°C时，重新启动并进行软启动。

布局设计要点

减少开关电流干扰

由于AL8890Q/AL88902Q是高开关频率转换器，布局时要注意开关电流的干扰。应使用宽而短的印刷电路走线，以减小互连阻抗，降低电压瞬变。

元件布局

输入电容应尽可能靠近VIN和GND，电感靠近SW，输出电容靠近GND，反馈组件靠近FB。这样可以减少信号传输的距离和干扰，提高系统的稳定性和性能。

多层PCB设计

推荐使用四层PCB，至少将第二层和第三层作为GND层，以最大化散热性能。同时，在GND引脚和VIN引脚周围及下方添加尽可能多的过孔，以提高散热效率。

总结

AL8890Q/AL88902Q是一款性能优异的同步降压转换器，适用于多种汽车和工业应用。其宽输入输出电压范围、高效同步整流、可调节开关频率等特性，为工程师提供了灵活的设计选择。在设计过程中，合理选择元件、优化布局和充分利用保护功能，能够确保系统的稳定性和可靠性。大家在实际应用中，是否也遇到过类似的设计挑战呢？欢迎在评论区分享你的经验和见解。
