汽车级同步降压转换器AP61204Q：特性、应用与设计要点

在汽车电子领域，高效、可靠的电源管理至关重要。今天，我们要深入探讨一款汽车级同步降压转换器——DIODES AP61204Q，它在汽车电源系统中有着广泛的应用前景。

文件下载：AP61204Q.pdf

一、产品概述

AP61204Q是一款符合汽车标准的2A同步降压转换器，输入电压范围为2.4V至5.5V。它集成了70mΩ的高端功率MOSFET和50mΩ的低端功率MOSFET，能实现高效的降压DC - DC转换。采用恒定导通时间（COT）控制，减少了外部元件数量，具有快速瞬态响应、易于环路稳定和低输出电压纹波等优点。该器件采用SOT563封装。

二、关键特性

（一）电气特性

1. 宽输入输出范围：输入电压范围2.4V - 5.5V，输出电压范围0.6V至输入电压，能适应多种电源场景。
2. 高效转换：在轻载5mA时效率高达84%，有助于降低功耗。
3. 低静态电流：脉冲频率调制（PFM）模式下静态电流仅19μA，可减少待机功耗。
4. 高开关频率：在VIN = 5V，VOUT = 1.8V时，开关频率为2.4MHz，可使用较小的外部电感和电容。

（二）保护特性

1. 欠压锁定（UVLO）：当输入电压低于2.2V时，器件锁定，防止异常工作。
2. 过压保护（OVP）：输入电压超过6.3V时，触发保护，确保器件安全。
3. 过流保护（OCP）：具有逐周期谷值电流限制和峰值电流限制保护，当出现过流情况时，可有效保护器件。
4. 热关断（TSD）：当结温达到160°C时，器件关断，温度降低后可自动重启。

（三）其他特性

1. 可编程操作模式：可通过EN引脚选择PFM、PWM或低压差（LDO）模式。
2. 电源良好指示：PG引脚可指示输出电压是否在规定范围内。
3. 环保设计：完全无铅，符合RoHS标准，无卤素和锑。

三、典型应用

AP61204Q适用于多种汽车应用场景，如汽车电源系统、汽车信息娱乐系统、汽车仪表盘、汽车远程信息处理系统和高级驾驶辅助系统等。这些应用对电源的稳定性、效率和可靠性要求较高，AP61204Q正好能满足这些需求。

四、工作模式分析

（一）脉冲宽度调制（PWM）操作

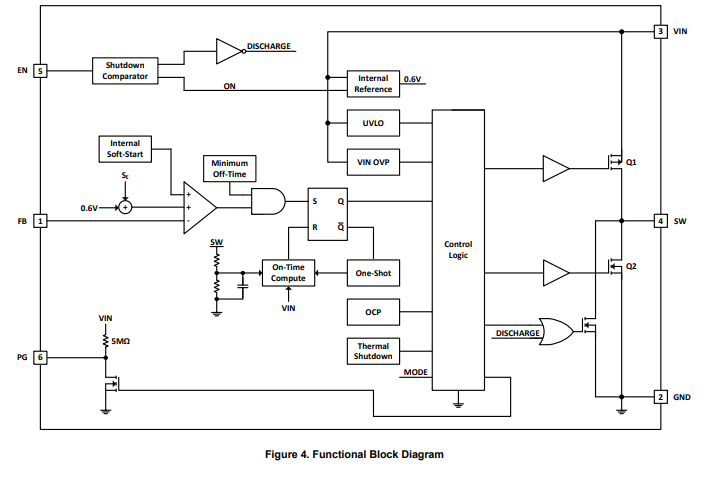

在PWM模式下，器件采用恒定导通时间控制。每个周期开始时，高端功率MOSFET Q1导通一个固定的导通时间tON，其计算公式为$t{ON}=frac{ VOUT }{VIN cdot f{SW}}$。Q1导通时，电感电流线性上升，为输出电容充电；Q1关断后，低端功率MOSFET Q2导通。当输出电压下降到低于调节值时，Q2关断，新的周期开始。

（二）脉冲频率调制（PFM）操作

在轻载条件下，AP61204Q可进入PFM模式以提高效率。此时，调节器自动降低开关频率。当电感电流IL降至0A时，进入不连续导通模式（DCM），Q1和Q2均关断，负载电流由输出电容提供。当反馈电压VFB低于0.6V时，下一个周期开始，Q1导通。

五、关键参数计算与元件选择

（一）输出电压设置

可通过外部电阻分压器调节输出电压，R2的计算公式为$R2=frac{0.6 cdot R1}{ VOUT -0.6V}$。文档中给出了常见输出电压对应的推荐电阻值，方便设计参考。

（二）电感选择

电感值的计算是设计降压转换器的关键。对于AP61204Q，可选择电感电流纹波∆IL为最大负载电流2A的30% - 50%，电感值计算公式为$L=frac{ VOUT cdot(VIN-VOUT)}{VIN cdot Delta I{L} cdot f{SW}}$。同时，要注意电感的饱和电流额定值，一般建议选择0.47µH - 2.2µH、直流电流额定值比最大负载电流高至少35%的电感，且电感的直流电阻应小于30mΩ。

（三）输入电容选择

输入电容用于减少输入电源的浪涌电流和器件的开关噪声。其RMS电流额定值应大于最大负载电流的一半，一般选用低ESR的电解电容或陶瓷电容，多数应用中10µF及以上的陶瓷电容即可。

（四）输出电容选择

输出电容用于保持输出电压纹波小，确保反馈环路稳定。输出电压纹波计算公式为$VOUT {Ripple }=Delta I{L} cdotleft(ESR+frac{1}{8 cdot f{SW} cdot COUT }right)$。为满足负载瞬态要求，输出电容应满足$COUT >max left(frac{L cdot I{Trans }^{2}}{Delta V{Overshoot } cdot VOUT }, frac{L cdot I{Trans }^{2}}{Delta V_{Undershoot } cdot(VIN-VOUT )}right)$。多数应用中，使用陶瓷电容总电容为22µF即可。

六、PCB布局要点

1. 散热设计：由于器件工作电流为2A，散热是PCB布局的关键。建议顶层和底层使用2oz铜。
2. 元件布局：输入电容应尽可能靠近VIN和GND引脚；电感应靠近SW引脚；输出电容靠近GND引脚；反馈元件靠近FB引脚。
3. 多层板设计：如果使用四层或更多层板，至少将第二层和第三层作为接地层，以提高散热性能。
4. 过孔设计：在GND引脚和VIN引脚周围及下方添加尽可能多的过孔，以利于散热。

七、总结

AP61204Q是一款性能出色的汽车级同步降压转换器，具有高效、可靠、多功能等优点。在设计汽车电源系统时，合理选择元件和优化PCB布局，能充分发挥其性能优势。各位工程师在实际应用中，可根据具体需求进一步调整参数，确保设计的稳定性和可靠性。大家在使用AP61204Q过程中遇到过哪些问题呢？欢迎在评论区分享交流。
