TE Connectivity的L001047柔性PCB (FPC) 天线为13.56MHz、单频段、RFID/NFC嵌入式天线，适用于需要节省空间和灵活安装的嵌入式NFC应用。这些低剖面天线包括铁氧体，以优化性能。L001047 NFC天线采用剥离式粘贴安装方式，支持通用天线模块组装。与标准型号相比，这些天线具有更远的读取距离。L001047天线用于 EV充电、数字订购系统、售票机、入口和门禁系统、数据交换系统和快餐店。

数据手册：*附件：TE Connectivity L001047柔性PCB (FPC) 天线数据手册.pdf

特性

• 频率：13.56 MHz
• 通用天线模块组装
• 天线底部带有铁氧体，以提高性能
• 薄型
• 柔性嵌入式天线
• 剥离式粘贴式安装类型
• 天线电感（L a ）为3μH
• 天线电阻（R a ）为1.6Ω
• 67MHz自谐振频率
• 尺寸：32.24 mm x 23 mm x 0.18 mm
• 工作温度范围：-40 °C至85 °C
• 读数距离高于竞争对手

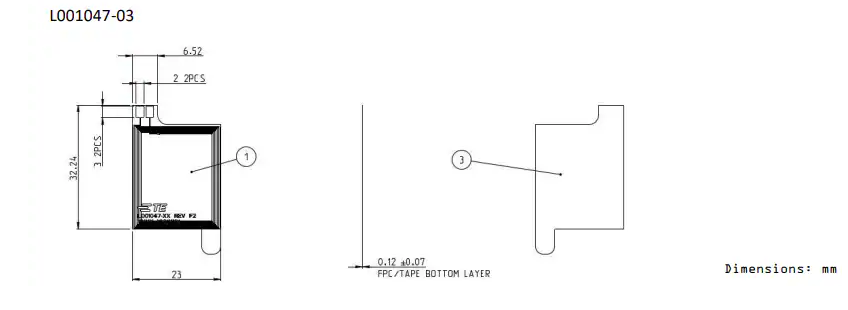

尺寸图纸

TE Connectivity L001047系列柔性PCB天线技术解析与应用指南

一、产品概述与技术特性

TE Connectivity推出的L001047系列是一款专为13.56MHz RFID/NFC应用设计的嵌入式柔性天线模块。该系列包含三个型号：L001047-01、L001047-02和L001047-03，采用创新的柔性电路板（FPC）技术，在射频性能和安装便利性方面具有显著优势。

‌ 核心特性亮点： ‌

• ‌频率匹配‌：精准工作在13.56MHz RFID/NFC标准频段
• ‌结构创新‌：天线底部集成铁氧体材料，有效提升读取性能
• ‌超薄设计‌：整体厚度仅0.18mm，适用于空间受限应用
• ‌安装便捷‌：采用剥离粘贴式粘合剂，简化装配流程
• ‌性能优越‌：相比同类产品具备更高的读取距离

二、电气参数深度分析

‌ 关键技术规格： ‌

• ‌ 天线电感(La) ‌：3μH - 确保与13.56MHz频率的精确匹配
• ‌ 天线电阻(Ra) ‌：1.6Ω - 低阻抗设计减少功率损耗
• ‌自谐振频率‌：67MHz - 远高于工作频率，保证稳定性能
• ‌ 并联电阻(Rp) ‌：5.1kΩ - 优化品质因数(Q值)
• ‌标签读取距离‌：65mm - 提供优越的通信范围

‌ 机械规格： ‌

• ‌尺寸‌：32.24mm × 23mm × 0.18mm（超薄设计）
• ‌重量‌：＜1g（轻量化）
• ‌工作温度‌：-40℃至+85℃（宽温适用范围）

三、系统集成与测试配置

测试环境搭建

基于MB1414评估板的测试配置显示，该天线模块在典型应用场景中表现稳定：

• 测试板采用底部安装方式
• 塑料外壳环境下的感知距离保持良好
• 与读卡器天线配合工作稳定

机械结构详解

‌ 组件构成： ‌

1. ‌ 柔性电路板(FPC) ‌ - 主体天线结构
2. ‌铁氧体基材‌ - 提升性能的关键材料
3. ‌胶带层‌ - 固定和绝缘
4. ‌标签层‌ - 产品识别
5. ‌28AWG线缆‌ - 信号传输
6. ‌WTB连接器‌ - 电气接口

四、连接器兼容性与线缆配置

‌ 连接器匹配方案： ‌

• ‌天线端连接器‌：兼容TE PN# 440146-2（1.25mm WTB插座）
• ‌配对连接器‌：推荐TE PN# 2473229-2（1.25mm WTB插头）

‌ 线缆长度规格： ‌

• L001047-01：102mm长度
• L001047-02：100mm（3.937英寸）长度
• 所有型号均采用28AWG标准线缆

五、应用设计建议

PCB布局考虑

• 确保天线区域远离金属干扰源
• 保持铁氧体材料与天线基板的紧密贴合
• 考虑安装表面的平整度要求

性能优化要点

1. ‌阻抗匹配‌：根据实际应用微调匹配网络
2. ‌接地设计‌：提供良好的射频接地路径
3. ‌环境适应性‌：考虑最终产品的材料介电常数影响
