优势和特点
- 信噪比(SNR)：82.5 dB (84.5 dBFS)（最高10 MHz输入）
- 无杂散动态范围(SFDR)：87 dBc（最高10 MHz输入）
- 可选带宽：2.5 MHz/5 MHz/10 MHz
- 输出数据速率：30 MSPS至160 MSPS
- 输入阻抗：1 kΩ
- 集成抽取滤波器、采样速率转换器和PLL时钟乘法器
- 1.8 V模拟电源和1.8 V至3.3 V数字输出电源
- 提供仅具有双通道调制器功能的版本(AD9267)
产品详情
AD9261是一款16位模数转换器(ADC)，采用连续时间Σ-Δ架构，可在10 MHz输入带宽上实现86 dB的动态范围。连续时间Σ-Δ架构所独有的集成功能和特性可大大简化其使用，并将所需的外部原件降至最少。
AD9261具有阻性输入阻抗，可显著降低对驱动器放大器的要求。此外，32倍过采样五阶连续时间环路滤波器可显著衰减带外信号和混叠，因而输入端无需外部滤波器。
外部时钟输入或集成的整数N分频锁相环(PLL)提供过采样连续时间Σ-Δ调制器所需的640 MHz内部时钟。片内抽取滤波器和采样速率转换器可将调制器数据速率从640 MSPS降至用户定义的输出数据速率（30 MSPS至160 MSPS），从而实现更高效、更直接的接口。
数字输出数据格式为偏移二进制、格雷码或二进制补码。数据时钟输出(DCO)用来确保接收逻辑以正确的时序工作。
AD9261采用1.8 V模拟电源和1.8 V至3.3 V数字电源供电，功耗为375 mW。它提供48引脚LFCSP封装，额定温度范围为−40°C至+85°C工业温度范围。
产品聚焦
- 连续时间Σ-Δ架构可有效实现高动态范围和宽带宽。
- 无源输入结构可降低对驱动器放大器的要求，或者省去驱动器放大器。
- 32倍过采样率和高阶环路滤波器可提供出色的混叠抑制性能，降低对抗混叠滤波器的要求，或者省去抗混叠滤波器。
- 集成的抽取滤波器、采样速率转换器、PLL时钟乘法器和基准电压源使该器件易于使用。
- 采用1.8 V单模拟电源和1.8 V至3.3 V输出电源供电。
- 标准串行端口接口(SPI)支持各种产品特性和功能。
应用

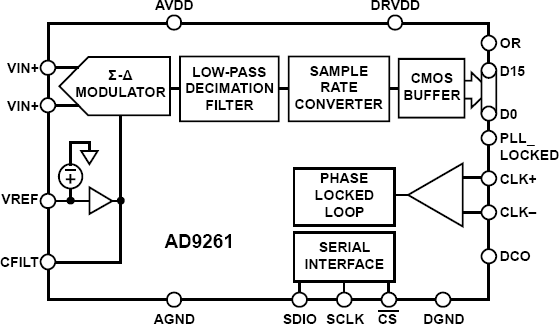

方框图
