ADP191 逻辑控制的高端电源开关

数据:

优势和特点

  • 低RDSON:105 mΩ (1.8 V)
  • 集成内部输出放电电阻(ADP191)
  • 开启压摆率限幅(ADP191)
  • 低输入电压范围:1.2 V至3.6 V
  • 连续工作电流:500 mA
  • 内置用于控制逻辑的电平转换器,兼容1.2 V逻辑
  • 低地电流:最大2 μA
  • 超低关断电流:< 1 μA

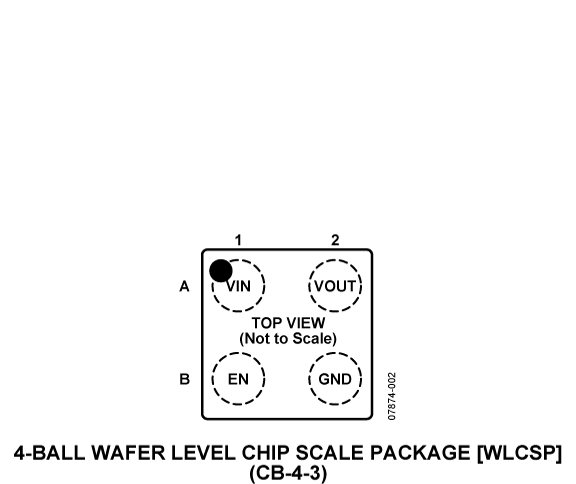

  • 4引脚、0.8 mm × 0.8 mm、0.4 mm间距超小型WLCSP封装

产品详情

ADP190/ADP191是高端负载开关,设计工作电压范围为1.2 V至3.6 V。这些负载开关提供电源隔离,以延长电池寿命。器件内置一个低导通电阻P沟道MOSFET,支持500 mA以上的连续电流,功率损耗极小。ADP190/ADP191具有最大2 μA的低地电流和超低关断电流,因此非常适合电池供电的便携式设备使用。借助内置的使能逻辑电平转换器,ADP190/ADP191可兼容现代处理器和GPIO控制器。

ADP191能够控制开关的开启压摆率,以降低输入浪涌电流。ADP191还集成一个内部输出放电电阻,用于在其输出禁用时让输出电容放电。除了出色的工作性能外,ADP190/ADP191占用的印刷电路板(PCB)空间极小,面积不到0.64 mm2,高度仅0.60 mm。它采用4引脚、0.8 mm x 0.8 mm、0.4 mm间距、超小型WLCSP封装。


应用

  • 移动电话
  • 数码相机和音频设备
  • 便携式和电池供电设备

方框图
