ADP199 3.6 V、500 mA逻辑控制高端负载开关

优势和特点

• 稳定的低导通电阻RDS_ON ：40 mΩ（整个输入电压范围）
• 低输入电压范围：
  0.9 V 至 3.6 V
• 连续工作电流：500 mA (85°C)

• 1.2 V逻辑兼容使能输入
• 低静态电流：6 μA，独立于负载电流
• 超低关断电流： <100 nA
• 4引脚、0.8 mm × 0.8 mm x 0.5 mm、0.4 mm间距超小型WLCSP封装

产品详情

ADP199内置一个低导通电阻N沟道MOSFET，功率损耗极小，并支持500 mA以上的连续负载电流。它具有6 μA的低静态电流和超低关断电流，因此非常适合电池供电的便携式设备使用。借助内置的使能逻辑电平转换器，ADP199可兼容多种处理器和GPIO控制器。

ADP199不但拥有高性能，而且占用的印刷电路板(PCB)空间极小，面积不到0.64 mm2，高度仅0.50 mm。

ADP199采用超小型、0.8 mm x 0.8 mm x 0.5 mm、4引脚、0.4 mm间距WLCSP封装。

应用

• 低工作电压处理器
• 移动电话
• 数码相机和音频设备
• 便携式和电池供电设备
• 光学XMT/RCVR模块

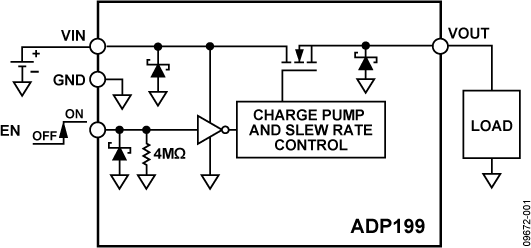

方框图
