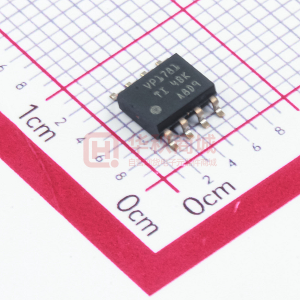

数据： SN65HVD178x Fault-Protected RS-485 Transceivers With 3.3-V to 5-V Operation 数据表
SN65HVD178x器件可承受过压故障，例如直接短路电源，错误接线故障，连接器故障，电缆压坏和工具误应用这些器件对ESD事件也很强大，对人体模型规范具有高度保护。
SN65HVD178x器件结合了差分驱动器和差分接收器，可通过单个电源工作。在SN65HVD1782中，驱动器差分输出和接收器差分输入在内部连接，形成适合半双工（双线总线）通信的总线端口。该端口具有宽共模电压范围，使得这些器件适用于长距离电缆的多点应用。这些器件的特点是-40°C至125°C。这些器件与业界标准的SN75176收发器引脚兼容，使其在大多数系统中都可以直接升级。
这些器件完全符合ANSI TIA /EIA 485-A和5V电源的要求。可以采用3.3V电源，降低驱动器输出电压，适用于低功耗应用。需要在扩展共模电压范围内工作的应用，请参见SN65HVD1785（SLLS872）数据手册。
所有商标均为其各自所有者的财产。
| Supply Voltage(s) (Nom) (V) |
| No. of TX |
| No. of RX |
| Duplex |
| Signaling Rate (Max) (Mbps) |
| IEC 61000-4-2 Contact (+/- kV) |
| HBM ESD (kV) |
| Fault Protection (V) |
| Number of Nodes |
| Common Mode Range |
| ICC (Max) (mA) |
| Isolated |
| Rating |
| Operating Temperature Range (C) |
| Package Group |
| Approx. Price (US$) |
| SN65HVD1781 | SN65HVD1780 | SN65HVD1782 | SN65HVD1785 | SN65HVD1786 | SN65HVD1787 | SN65HVD1791 | SN65HVD1792 | SN65HVD1793 | SN65HVD1794 |
|---|---|---|---|---|---|---|---|---|---|
| 3.3 5 | 3.3 5 | 3.3 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 |
| 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Half | Half | Half | Half | Half | Half | Full | Full | Full | Half |
| 1 | 0.115 | 10 | 0.115 | 1 | 10 | 0.115 | 1 | 10 | 0.115 |
| N/A | N/A | N/A | N/A | N/A | N/A | N/A | N/A | N/A | N/A |
| 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 |
| -70 to 70 | -70 to 70 | -30 to 30 | -70 to 70 | -70 to 70 | -30 to 30 | -70 to 70 | -70 to 70 | -30 to 30 | -70 to 70 |
| 320 | 320 | 64 | 256 | 256 | 64 | 256 | 256 | 256 | 256 |
| -7 to 12 | -7 to 12 | -7 to 12 | -20 to 25 | -20 to 25 | -20 to 25 | -20 to 25 | -20 to 25 | -20 to 25 | -20 to 25 |
| 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 |
| No | No | No | No | No | No | No | No | No | No |
| Catalog | Catalog | Catalog | Catalog | Catalog | Catalog | Catalog | Catalog | Catalog | Catalog |
| -40 to 105 -40 to 125 | -40 to 105 | -40 to 105 | -40 to 105 | -40 to 105 | -40 to 105 | -40 to 105 | -40 to 105 | -40 to 105 | -40 to 105 |
| PDIP SOIC | PDIP SOIC | PDIP SOIC | PDIP SOIC | PDIP SOIC | PDIP SOIC | SOIC | SOIC | SOIC | PDIP SOIC |
| 1.85 | 1ku | 1.85 | 1ku | 1.80 | 1ku | 1.45 | 1ku | 1.45 | 1ku | 1.80 | 1ku | 1.70 | 1ku | 1.70 | 1ku | 1.90 | 1ku | 1.95 | 1ku |
