探索ADS5500：高性能14位125Msps模数转换器

在电子设计领域，模数转换器（ADC）是连接模拟世界和数字世界的关键桥梁。今天，我们将深入探讨德州仪器（TI）的一款高性能ADC——ADS5500，它在众多应用场景中展现出了卓越的性能。

文件下载：ads5500.pdf

一、产品概述

ADS5500是一款14位、125Msps的模数转换器，专为高速、高性能应用而设计。它集成了高带宽线性采样保持级（S&H）和内部参考，能够在小空间内实现出色的转换性能。其主要特点包括：

1. 高分辨率与采样率：具备14位分辨率和125Msps的采样率，能够精确地对模拟信号进行数字化转换。
2. 优异的动态性能：在100 - MHz输入频率下，具有71.2 dBFS的高信噪比（SNR）和82 dBc的高无杂散动态范围（SFDR），能够有效减少噪声和杂散信号的干扰。
3. 低功耗设计：在3.3 - V单电源电压下，模拟功耗仅为578 mW，有助于降低系统功耗，提高系统的整体效率。
4. 内部参考与接口：内置电压参考，简化了系统设计；采用串行编程接口，方便用户进行配置和控制。

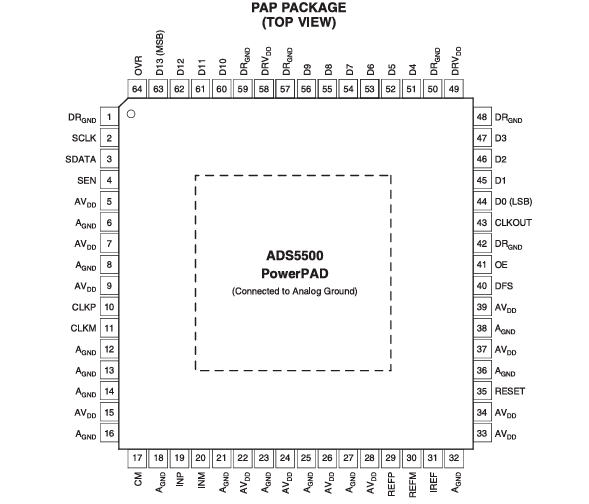

5. 封装形式：采用TQFP - 64 PowerPAD™封装，具有良好的散热性能和机械稳定性。

二、应用领域

ADS5500的高性能使其在多个领域得到了广泛应用：

1. 无线通信：可用于通信接收器、基站基础设施等，能够满足高速数据采集和处理的需求。
2. 测试与测量仪器：为测试和测量设备提供高精度的信号采集功能，确保测量结果的准确性。
3. 雷达与红外系统：在雷达和红外应用中，能够快速、准确地采集信号，提高系统的性能和可靠性。
4. 视频与成像：适用于视频和成像设备，能够实现高质量的图像采集和处理。
5. 医疗设备：在医疗设备中，为信号采集和处理提供了可靠的解决方案，有助于提高医疗诊断的准确性。

三、技术参数详解

（一）电气特性

1. 分辨率：14位分辨率确保了对模拟信号的高精度数字化转换。
2. 模拟输入：差分输入范围为2.3 - VPP，输入带宽可达750 MHz，能够适应不同频率的模拟信号输入。
3. 内部参考电压：参考底部电压VREFM为0.97 V，参考顶部电压VREFP为2.11 V，参考误差在±0.9%以内，为转换提供了稳定的参考电压。
4. 动态特性：在不同输入频率下，具有良好的SNR、SFDR、HD2、HD3等动态性能指标，能够有效减少信号失真。
5. 功耗：模拟功耗为578 mW，输出缓冲器功耗在不同负载下有所变化，待机功耗较低，有助于降低系统功耗。

（二）数字特性

数字输入和输出具有明确的电压和电流要求，确保了与其他数字电路的兼容性。例如，高电平输入电压为2.4 V，低电平输入电压为0.8 V，能够有效避免信号干扰。

（三）时序特性

1. 开关特性：包括孔径延迟、孔径抖动、数据建立时间、数据保持时间等参数，这些参数对于确保数据的准确采集和传输至关重要。
2. 唤醒时间与延迟：从软件掉电状态恢复到有效数据输出的唤醒时间为1000个时钟周期，数据传播延迟为17.5个时钟周期，确保了系统的快速响应和数据的及时处理。

（四）串行编程接口特性

ADS5500采用三 - 线串行接口，通过SEN、SDATA和SCLK实现数据的串行传输和寄存器的配置。最小有效数据加载宽度为16个时钟，数据在每16个SCLK下降沿加载，方便用户进行灵活配置。

四、应用信息

（一）工作原理

ADS5500是一款基于CMOS、开关电容、流水线架构的ADC，由外部输入时钟的下降沿触发转换过程。输入信号被采样保持后，通过一系列小分辨率阶段进行顺序转换，最终在数字校正逻辑块中合并输出。整个过程使用时钟的上升和下降沿，每半个时钟周期将样本通过流水线传播，导致数据延迟为17.5个时钟周期。

（二）输入配置

1. 差分输入架构：采用差分采样保持架构，具有高AC性能和高可用输入带宽，适用于高采样率和高IF或欠采样应用。
2. 偏置要求：模拟输入（INP、INM）需外部偏置在内部电路的共模电平（CM）附近，对于满量程差分输入，输入信号的每个差分线在CM ± 0.575 V之间对称摆动。
3. 驱动电路：可使用RF变压器、单端运算放大器或差分输入/输出放大器来驱动输入，TI提供了多种推荐的放大器，用户可根据输入信号频率和应用需求进行选择。

（三）电源供应与排序

1. 电源要求：采用3.3 - V单电源供电，包括模拟电源AVDD和输出驱动电源DRVDD。
2. 上电顺序：推荐先对AVDD进行斜坡上升，然后是DRVDD，若DRVDD先上升，需确保AVDD在10 ms内上升。
3. 掉电模式：可通过降低时钟速度或设置串行编程接口的PDN位进入掉电模式，掉电模式下功耗可降低至约180 mW。

（四）参考电路

ADS5500内置参考生成，REFP和REFM需通过1 - µF去耦电容接地，IREF需通过56.2 - kΩ电阻连接到AGND，以设置ADC的正常工作电流。

（五）时钟输入

1. 时钟驱动方式：可使用差分时钟信号或单端时钟输入，两种方式性能差异不大。
2. 时钟特性：时钟输入的共模电压内部设置为CM，建议使用低抖动的时钟源，并提供50%的占空比，以确保ADC的最佳性能。
3. 内部DLL：为实现最快采样率，使用内部数字延迟锁定环（DLL），但在时钟频率低于60 Msps时，需关闭DLL以避免性能下降。

（六）输出信息

1. 输出格式与极性：可通过设置DFS引脚选择两种输出格式（直偏移二进制或二进制补码）和两种输出时钟极性（上升沿或下降沿锁存输出数据）。
2. 输出控制：提供输出使能控制（OE），可将输出置于高阻抗状态。
3. 过驱动处理：输入电压过驱动时，数字输出会达到相应的满量程电平，确保系统的稳定性和可靠性。

五、封装与组装

（一）PowerPAD封装

PowerPAD封装是一种热增强型标准尺寸IC封装，具有低热阻路径，可将芯片产生的热量有效散发出去。其底部的热焊盘可直接焊接到PCB上，利用PCB作为散热片，避免了使用传统的笨重散热片和散热块。

（二）组装过程

1. 准备PCB顶层蚀刻图案，包括引脚和热焊盘的蚀刻，推荐热焊盘尺寸为8 mm x 8 mm。
2. 在热焊盘区域放置5 x 5阵列的热过孔，孔径为13 mils，防止焊料通过过孔流失。
3. 在封装下方但热焊盘区域外放置少量25 mil直径的孔，提供额外的散热路径。
4. 将所有孔（热焊盘内外）连接到内部铜平面（如接地平面）。
5. 避免使用典型的网状或辐条过孔连接模式，以免增加热阻。
6. 顶层阻焊层应暴露封装的端子和热焊盘区域。
7. 覆盖PowerPAD过孔的整个底部，防止焊料流失。
8. 在暴露的热焊盘区域和所有封装端子上涂抹焊膏。

六、总结

ADS5500作为一款高性能的模数转换器，凭借其高分辨率、高采样率、优异的动态性能和低功耗等特点，在无线通信、测试与测量、雷达与红外等多个领域具有广泛的应用前景。在实际设计中，工程师需要根据具体的应用需求，合理选择输入驱动电路、时钟源和电源供应方案，同时注意封装和组装过程中的细节，以确保ADS5500能够发挥出最佳性能。你在使用ADS5500或其他类似ADC时遇到过哪些问题呢？欢迎在评论区分享你的经验和见解。
