SN65C1168E 具有 +/-15kV IEC ESD 保护的双路差动驱动器和接收器

数据： SN65C116xE Dual Differential Drivers and Receivers With ±15-kV ESD Protection 数据表

描述

SN65C1167E和SN65C1168E由双驱动器和双接收器组成，具有±15kV ESD（人体模型[HBM]）和±8kV ESD（用于RS-422总线引脚的IEC61000-4-2气隙放电和接触放电。这些器件符合TIA /EIA-422-B和ITU建议V.11的要求。

SN65C1167E结合了双态三态差分线路驱动器和三态差分接收器，两者均采用单一工作方式5V电源。驱动器和接收器分别具有高电平有效和低电平有效，它们可以在外部连接在一起作为方向控制。

SN65C1168E驱动程序具有单独的高电平有效使能。

特性

符合或超越标准TIA /EIA-422-B和ITU建议V.11
从单一操作开始V电源
RS-422总线引脚的ESD保护
- ±15kV人体模型（HBM）
- ±8-kV IEC 61000-4 -2，接触放电
- ±8-kV IEC 61000-4-2，气隙放电
低电源电流要求：9 mA最大
低脉冲偏差
接收器输入阻抗。。。 17kΩ（典型值）
接收器输入灵敏度。。。 ±200 mV
接收器共模输入电压范围-7 V至+7 V
无干扰上电/掉电保护
接收器3态输出低电平有效（仅限SN65C1167E）

所有商标均为其各自所有者的财产。

参数与其它产品相比 RS-485/RS-422


Supply Voltage(s) (Nom) (V)
No. of TX
No. of RX
Duplex
IEC 61000-4-2 Contact (+/- kV)
HBM ESD (kV)
Fault Protection (V)
Number of Nodes
Common Mode Range
ICC (Max) (mA)
Isolated
Rating
Operating Temperature Range (C)
Package Group
Approx. Price (US$)

SN65C1168E	SN65C1167E
5	5
2	2
2	2
Full	Full
None	None
None	None
-10 to 15	-10 to 15
32	32
-7 to 7	-7 to 7
9	9
No	No
Catalog	Catalog
-40 to 85	-40 to 85
SO TSSOP VQFN	SO TSSOP VQFN
0.94 \| 1ku	1.55 \| 1ku

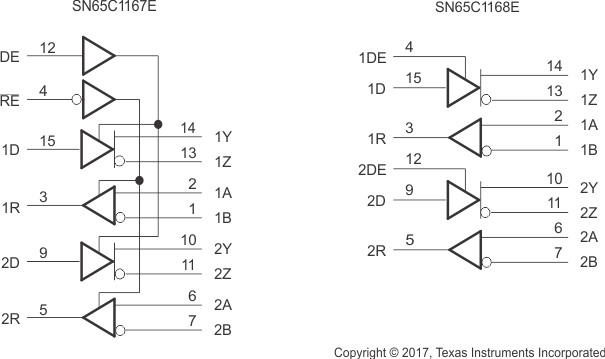

方框图 (1)
