纳芯微新品NSD7310C：高集成工业级有刷直流电机驱动芯片

随着工业自动化的深度渗透、智能家电与服务机器人的规模化爆发，中小功率有刷直流电机作为终端设备的核心执行单元，其驱动方案正朝着“小型化、高集成、高可靠、易设计”的方向快速升级。传统分立电机驱动方案难以匹配终端设备的升级需求。

作为国内高性能模拟芯片设计公司，纳芯微电子自成立以来，聚焦信号感知、系统互联、功率驱动三大方向，构建了覆盖传感器、信号链、隔离、接口、功率驱动等品类的完整产品矩阵。NSD731x系列直流有刷电机驱动芯片为其功率驱动产品线的重要组成，其中NSD7310C作为最新型号，在延续系列核心架构的基础上对多项关键参数进行了优化。

系统框图

一、核心性能优化，兼顾驱动能力与精细化控制

NSD7310C是一款集成单H桥的工业级直流有刷电机驱动芯片，在功率输出、电流检测与控制、低功耗管理等核心维度实现了全面优化。

升级核心对照表：NSD7310CvsNSD7310A

对比维度	NSD7310C	NSD7310A
峰值驱动能力	3.8A	3.6A
导通电阻	500mΩ	520mΩ
电流镜像缩放比例	1.5mA/A	1mA/A
电流采样精度	0.5A~2A区间±4%，全区间精度优化	0.5A~2A区间±5%，小电流区间误差略大
ESD防护能力	HBM±4000V，CDM±750V	HBM±2000V，CDM±500V
电流调节时序	消隐时间2.5μs，去抖时间0.8μs	消隐时间2μs，去抖时间0.6μs

在功率性能层面，NSD7310C支持5V~36V的宽工作电源电压范围，绝对最大耐压达40V，覆盖12V/24V工业与消费类标准电源系统，适配绝大多数中小功率有刷直流电机的供电需求。芯片内部集成4颗N沟道MOSFET组成的完整H桥，相较于过去同系列产品（NSD7310），其高侧与低侧导通内阻典型值合计500mΩ，导通损耗更低；最高支持3.8A峰值驱动电流，能够更好应对电机启动瞬间的大电流冲击与短时堵转工况。同时，芯片内置200ns固定死区时间，从硬件层面规避了上下桥臂直通的风险，提升了器件运行的长期可靠性。

在电流检测与控制层面，NSD7310C搭载了纳芯微优化的无采样电阻电流镜像检测技术，无需在功率回路中外置大功率采样电阻，可通过IPROBE引脚输出与电机负载电流成比例的镜像电流，电流缩放比例典型值1.5mA/A，相同负载下输出信号幅值提升50%，抗干扰能力显著增强，适配更复杂的电磁环境。

针对电流采样精度，NSD7310C进行了全区间优化，0.5A~2A满载区间采样误差为±4%，小电流区间检测精度较旧产品大幅提升，可实现更精准的电机堵转识别、负载波动监测，为电机转矩闭环控制、堵转保护、故障预警提供了精准的数据支撑。同时IPROBE引脚内置专用钳位电路，可将引脚最大电压限制在VREF输入+1个二极管压降，有效保护后端MCU的ADC引脚。

在控制与低功耗管理层面，NSD7310C采用标准双路PWM控制接口，支持最高200kHz的PWM频率输入，逻辑输入兼容1.8V/3.3V/5V电平，可直接对接通用型MCU，无需额外电平转换电路。芯片内置低功耗休眠模式，当IN1和IN2双输入均保持低电平超过1ms，芯片自动关闭内部大部分电路进入休眠状态，休眠电流典型值仅6μA，大幅降低设备待机功耗；仅需5μs的高电平输入即可快速唤醒，23μs后输出级即可正常工作，唤醒响应迅速。

从功率级效率到电流采样精度，再到低功耗管理，参数的优化使得NSD7310C进一步贴合终端市场的核心需求。同时，HBM±4000V、器件CDM±750V，更高的ESD防护能力，使其更适配家电、消费电子等规模化量产场景，降低生产加工过程中的静电损坏风险。

NSD7310C参数表

工作电压范围	5V-36V（40V耐压）
导通电阻（HS+LS）	500mΩ
峰值电流	3.8A
控制接口	PWM控制，最高200kHz
工作电源电流	2mA
休眠模式电源电流	6μA
工作结温（Tj）	-40℃~150℃
封装	HSOP8（4.9×3.9mm²）

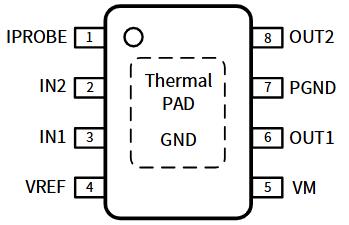

引脚视图

二、核心机制解析：闭环电流斩波调节

NSD7310C的电流斩波调节是其最具代表性的功能。要理解这一机制，可从三个层面逐层展开：

第一层：电流采样路径。芯片内部集成高精度电流镜像电路，通过低侧MOSFET采样流经电机的电流，按固定比例（AIPROBE=1.5mA/A）缩放后从IPROBE引脚输出。在IPROBE引脚外接一个电阻RIPROBE到地，即可将电流信号转换为电压信号VIPROBE。由于电流镜像直接采样自功率管内部，无需在功率回路中串联昂贵的精密采样电阻，不仅节省了BOM成本，更避免了采样电阻上的额外功率损耗。

第二层：限流阈值设定。通过VREF引脚输入一个模拟电压（推荐范围0.3V~3.6V），即可精确设定电流斩波阈值ITRIP。计算公式为ITRIP=VREF/（1.5mA/A×RIPROBE）。这一设计让工程师可以根据电机的额定电流灵活调整保护阈值——例如，对于额定1.5A的电机，设置VREF=2.5V、RIPROBE=1.1KΩ，即可实现约1.5A的精确限流，无需更改外围硬件。

第三层：固定关断时间调制。当电机电流达到ITRIP阈值时，芯片自动将H桥切换至慢速衰减模式（两个低侧MOSFET导通），持续固定时间tOFF（典型值27μs）后恢复驱动状态。这一“电流峰值检测+固定关断时间”的调制方式，形成了闭环的电流限制机制。为了规避电机启动瞬间的容性电流尖峰造成误触发，芯片还设计了消隐时间tBLANK（2.5μs）和防抖时间tdeglitch（0.8μs），确保电流调节的稳定性和准确性。

三、全链路硬件保护，保障器件长期运行可靠性

在电机驱动的实际应用中，电源欠压、输出短路、电机堵转、环境过热等异常工况，是导致驱动芯片与电机损坏的重要原因。NSD7310C内置完整的四阶硬件级故障保护机制，可实现芯片与电机的全场景保护，故障解除后自动恢复正常工作，大幅提升设备的长期运行可靠性。

一是VM电源欠压锁定保护（UVLO）。芯片会实时监测功率电源电压，当VM电压低于4.6V（典型值）超过10μs时，立即关断所有输出级MOSFET，避免芯片在低电压下异常工作；当电压回升至5V（典型值）以上，芯片自动恢复正常工作，无需额外复位操作。

二是硬件过流保护（OCP）。芯片内置实时电流监测电路，当输出电流超过4.5A（典型值）持续1.5μs时，立即关断全桥MOSFET，避免输出短路、电机堵转导致的芯片烧毁；内置3ms自动重试机制，故障解除后自动恢复运行，故障持续存在则循环执行保护动作，兼顾安全性与可用性。

三是过温关断保护（TSD）。芯片内置结温监测电路，当芯片结温超过165℃（典型值），立即关断所有功率器件，避免芯片因过热损坏；当结温降至145℃以下，芯片自动恢复正常工作，超20℃的迟滞设计避免了芯片在临界温度下频繁启停。

四是高等级ESD防护。芯片引脚满足人体放电模型（HBM）±4000V、器件充电模型（CDM）±750V的高等级ESD防护标准，无论是生产贴片加工、运输仓储，还是现场插拔应用，都能有效抵御静电冲击，降低器件损坏风险。

四、应用场景

凭借宽电压适配、高集成设计、高可靠保护与高精度控制的综合优势，NSD7310C可覆盖绝大多数中小功率有刷直流电机的驱动需求，是工业自动化、智能家电、服务机器人、消费电子等领域的理想驱动方案。

在工业自动化领域，它可适配小型工业阀门与执行器控制、电子门锁、传送带小型电机驱动、仪器仪表的执行机构控制等场景，宽温域设计与高抗干扰能力满足现场的严苛运行要求。

在智能家电领域，它可作为扫地机器人主刷/边刷/行走轮驱动、吸尘器风机控制、洗衣机进水阀/排水泵驱动、空调扫风机、咖啡机/破壁机执行机构、智能窗帘/门窗电机的核心驱动器件，低功耗与极简外围设计完美适配家电产品的小型化、低功耗需求。

在服务器机器人与消费电子领域，它可用于服务机器人关节驱动、玩具电机、个人护理设备、便携式电动工具等场景，高集成方案大幅缩减设备体积，精准的电流检测能力可实现更细腻的电机控制与保护。

在车载控制领域，它可适配汽车座椅调节电机、电动尾门执行器等12V车载低压电机驱动场景，宽电压输入与高可靠保护满足车载电源的波动工况。

五、全链路产品矩阵，提供系统级解决方案

NSD7310C并非孤立产品，而是纳芯微从单一驱动芯片向系统级解决方案演进的一环。纳芯微的“MCU+”战略旨在将ARM Cortex-M内核、专用模拟IP及功率器件集成于单一芯片，实现“控制+驱动+接口”一体化。以NSUC1610为例，该芯片集成了M3内核、LIN总线和功率级，可直接驱动热管理电机，省去外部ECU。在这一战略框架下，NSD7310C既可作为独立的电机驱动IC单独使用，也可与纳芯微的MCU、隔离器件、传感器等产品协同工作，为客户提供从信号感知到功率驱动的完整链路支持。如需了解更多有关NSD7310C的产品信息或申请样品，可联系：[e-mail]；电话：陈工，13924675549（微信同号）；官网：https://www.chiplinkstech.com/。提供选型服务与技术支持。
