探索onsemi FGY100T120RWD IGBT：高效性能与广泛应用的完美结合

在电子工程领域，IGBT（绝缘栅双极型晶体管）作为一种重要的功率半导体器件，广泛应用于各种高功率、高效率的电子设备中。今天，我们将深入探讨 onsemi 公司推出的 FGY100T120RWD IGBT，了解其特点、性能参数以及应用场景。

文件下载：onsemi FGY100T120RWD IGBT.pdf

产品概述

FGY100T120RWD 采用了新型的场截止第 7 代 IGBT 技术和 Gen7 二极管，并封装在 TO247 - 3L 封装中。这种设计使得该器件在各种应用中都能提供最佳性能，具有低传导损耗和良好的开关可控性，适用于电机控制、UPS（不间断电源）、数据中心以及高功率开关等领域。

典型应用

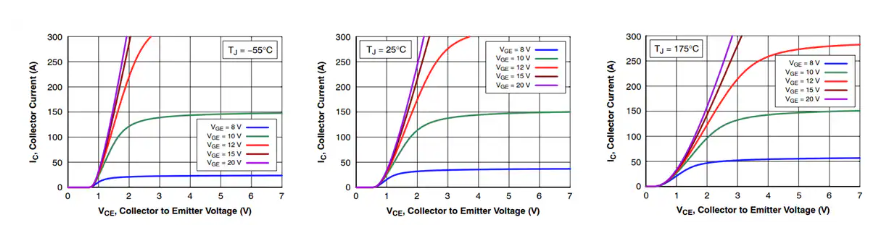

输出特性

产品特性剖析

低传导损耗与优化开关性能

FGY100T120RWD 采用先进的场截止第 7 代 IGBT 技术，显著降低了传导损耗。低传导损耗意味着在导通状态下，器件消耗的功率更少，从而提高了整个系统的效率。同时，优化的开关性能使得器件在开关过程中能够快速、稳定地切换状态，减少了开关损耗，进一步提升了系统的整体性能。

高结温与正温度系数

该器件的最大结温可达 175°C，这使得它能够在高温环境下稳定工作，适应各种恶劣的工作条件。此外，正温度系数特性使得多个器件并联工作时更加容易，因为随着温度的升高，器件的电阻也会相应增加，从而自动平衡各个器件之间的电流分布，避免了因电流不均衡而导致的器件损坏。

高电流能力与动态测试

FGY100T120RWD 具备 100A 的连续集电极电流能力，能够满足高功率应用的需求。而且，所有器件都经过了 100%的动态测试，确保了每一个产品都具有可靠的性能和稳定性。

短路额定与 RoHS 合规

该器件具有短路额定能力，能够在短路情况下保护自身和整个系统。同时，它符合 RoHS 标准，意味着它不含有有害物质，对环境友好，符合现代电子设备的环保要求。

性能参数详解

最大额定值

在最大额定值方面，FGY100T120RWD 的集电极 - 发射极电压（VCES）可达 1200V，栅极 - 发射极电压（VGES）为 ±20V，瞬态栅极 - 发射极电压为 ±30V。在不同的温度条件下，集电极电流（IC）和功率耗散（PD）也有所不同。例如，在 25°C 时，IC 为 200A，PD 为 1071W；而在 100°C 时，IC 为 100A，PD 为 535W。这些参数为工程师在设计电路时提供了重要的参考依据。

热特性

热特性对于功率器件来说至关重要。FGY100T120RWD 的 IGBT 结 - 壳热阻（ReuC）为 0.14°C/W，二极管结 - 壳热阻为 0.23°C/W，结 - 环境热阻（RBJA）为 40°C/W。较低的热阻意味着器件能够更有效地散热，从而保证了在高功率应用中的可靠性和稳定性。

电气特性

IGBT 特性

在 IGBT 的电气特性方面，关断特性包括集电极 - 发射极击穿电压（BVCES）为 1200V，击穿电压温度系数为 1221mV/°C，集电极 - 发射极截止电流（ICES）为 40μA，栅极 - 发射极泄漏电流（IGES）为 ±400nA。导通特性方面，栅极 - 发射极阈值电压（VGE(TH)）在 4.9 - 6.7V 之间，集电极 - 发射极饱和电压（VCE(SAT)）在不同的条件下有所变化，例如在 VGE = 15V，Ic = 100A，TJ = 25°C 时，VCE(SAT) 为 1.15 - 1.75V。动态特性包括输入电容（CIES）为 12200pF，输出电容（COES）为 392pF，反向传输电容（CRES）为 44.2pF，总栅极电荷（QG）为 427nC 等。

二极管特性

二极管的正向电压（VF）在不同的电流和温度条件下也有所不同。例如，在 IF = 100A，TJ = 25°C 时，VF 为 1.46 - 2.08V；在 IF = 100A，TJ = 175°C 时，VF 为 1.90V。二极管的开关特性包括反向恢复时间（trr）、反向恢复电荷（Qrr）、反向恢复能量（Erec）和峰值反向恢复电流（IRRM）等参数，这些参数对于评估二极管在开关过程中的性能非常重要。

典型特性曲线

文档中还提供了一系列典型特性曲线，包括输出特性、传输特性、饱和电压特性、电容特性、栅极电荷特性、安全工作区（SOA）特性、开关时间与栅极电阻的关系、开关损耗与栅极电阻的关系、开关时间与集电极电流的关系、开关损耗与集电极电流的关系、二极管正向特性、二极管反向恢复电流和时间特性以及二极管存储电荷特性等。这些曲线直观地展示了器件在不同工作条件下的性能变化，为工程师在实际应用中进行电路设计和优化提供了重要的参考。

机械封装与尺寸

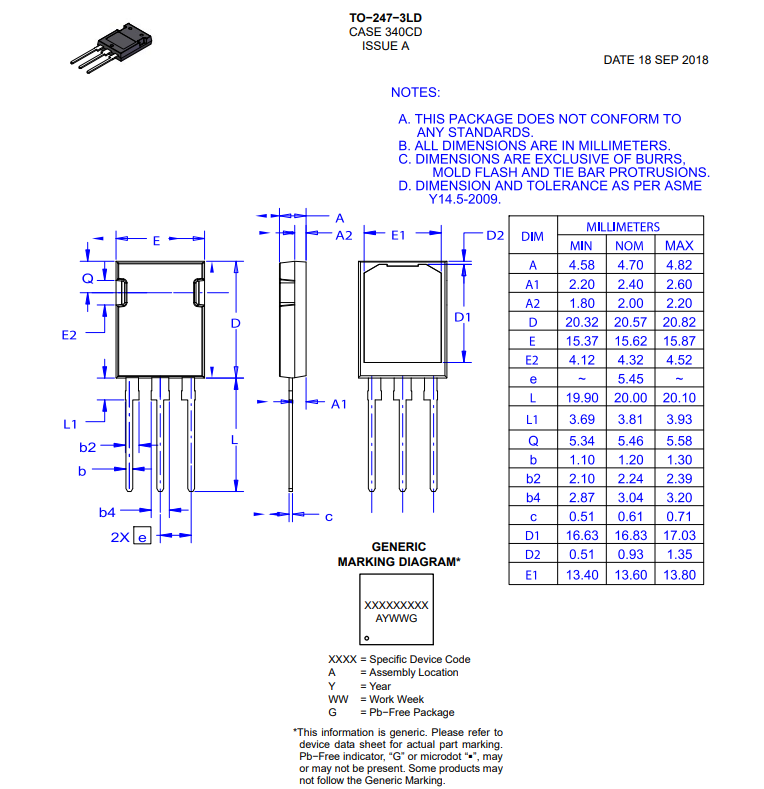

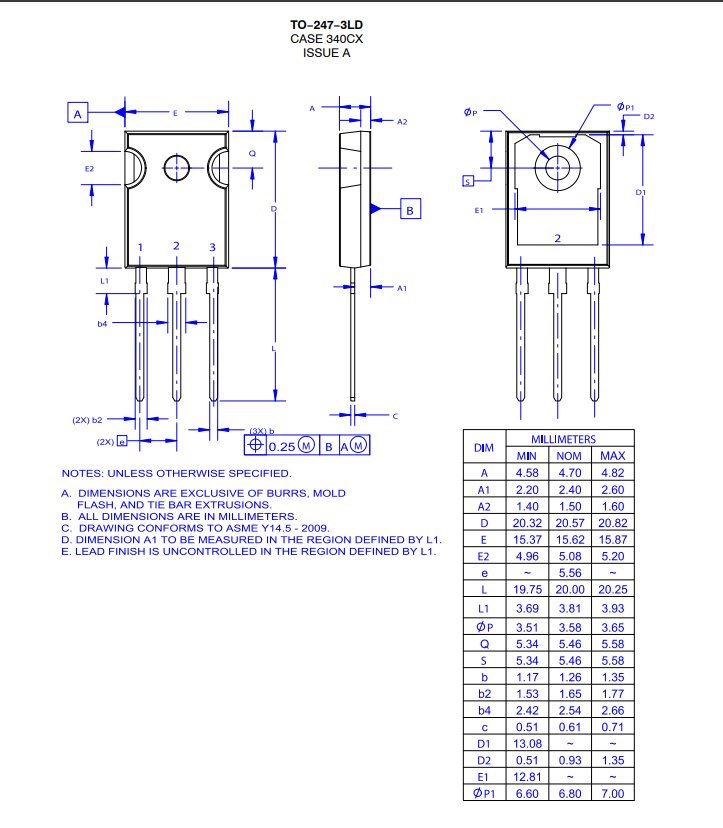

FGY100T120RWD 采用 TO - 247 - 3LD 封装，这种封装具有良好的散热性能和机械稳定性。文档中详细给出了封装的尺寸信息，包括各个尺寸的最小值、标称值和最大值，以及相关的标注说明。这些信息对于 PCB 设计和器件安装非常重要，确保了器件能够正确地安装在电路板上，并与其他元件进行良好的配合。

应用场景分析

电机控制

在电机控制领域，FGY100T120RWD 的低传导损耗和良好的开关性能能够提高电机驱动系统的效率和可靠性。它可以精确地控制电机的转速和转矩，减少能量损耗，延长电机的使用寿命。同时，高结温和正温度系数特性使得它能够在电机运行过程中产生的高温环境下稳定工作。

UPS

对于 UPS 系统来说，FGY100T120RWD 的高电流能力和短路额定能力能够保证在市电中断时，快速、稳定地为负载提供电力。低传导损耗和优化的开关性能则有助于提高 UPS 的转换效率，减少能量损耗，延长电池的供电时间。

数据中心和高功率开关

在数据中心和高功率开关应用中，FGY100T120RWD 能够满足高功率、高效率的需求。它可以有效地控制和分配电力，提高数据中心的能源利用效率，降低运营成本。同时，其 RoHS 合规性也符合数据中心对环保的要求。

总结与展望

onsemi 的 FGY100T120RWD IGBT 以其先进的技术、优异的性能和广泛的应用场景，为电子工程师在设计高功率、高效率的电子设备时提供了一个可靠的选择。在实际应用中，工程师需要根据具体的需求和工作条件，合理选择器件的参数和工作模式，以充分发挥其性能优势。随着电子技术的不断发展，相信 IGBT 技术也将不断创新和进步，为电子工程领域带来更多的可能性。
