深入剖析ADC121S051：高性能单通道12位A/D转换器的设计与应用

在电子设计领域，模拟 - 数字转换器（ADC）是连接模拟世界和数字世界的关键桥梁。今天，我们将深入探讨德州仪器（TI）的ADC121S051，这是一款高性能的单通道12位A/D转换器，具有广泛的应用前景。

文件下载：adc121s051.pdf

一、产品概述

ADC121S051是一款低功耗、单通道CMOS 12位模拟 - 数字转换器，配备高速串行接口。与传统仅在单一采样率下规定性能的做法不同，它在200 ksps至500 ksps的采样率范围内都有全面的性能规格。该转换器基于逐次逼近寄存器（SAR）架构，并内置跟踪保持电路。其输出串行数据为直二进制格式，兼容SPI™、QSPI™、MICROWIRE和许多常见的DSP串行接口。

产品特性

1. 宽采样率范围：在200 ksps至500 ksps范围内全面规格化，适应不同应用需求。
2. 低功耗设计：采用单电源供电，电压范围为2.7V - 5.25V，正常功耗在不同电源电压下表现出色，如3.6V供电时典型功耗为1.7 mW，5.25V供电时为8.7 mW，且具有掉电功能，可将功耗降至低至2.6 µW。
3. 封装形式多样：提供6引脚WSON和SOT - 23封装，便于不同场景的设计布局。
4. 接口兼容性强：与SPI™、QSPI™、MICROWIRE和DSP兼容，方便与各种数字系统集成。

应用领域

1. 便携式系统：低功耗特性使其非常适合电池供电的便携式设备，如手持仪器、可穿戴设备等。
2. 远程数据采集：在远程监测和数据采集系统中，能够高效地将模拟信号转换为数字信号进行传输和处理。
3. 仪器仪表和控制系统：为各类仪器仪表和控制系统提供高精度的模拟信号数字化解决方案。

二、关键规格参数

静态特性

• 分辨率：无丢失码的分辨率为12位，确保了高精度的转换。
• 积分非线性（INL）：在不同电源电压范围内，INL的典型值和最大值都有明确的规格，如在2.7V - 3.6V时，典型值为+0.45 / - 0.40 LSB，最大值为±1.0 LSB。
• 差分非线性（DNL）：同样在不同电源电压下有详细的规格，如2.7V - 3.6V时，典型值为+0.50 / - 0.25 LSB，最大值为+1.0 / - 0.9 LSB。

动态特性

• 信噪比（SNR）：典型值为72.0 dB，保证了良好的信号质量。
• 总谐波失真（THD）：在2.7V - 5.25V电源电压下，典型值为 - 83 dB，有效减少了谐波干扰。
• 无杂散动态范围（SFDR）：典型值为84 dB，提高了信号的纯净度。

电源特性

• 电源电压范围：2.7V - 5.25V，适应不同的电源环境。
• 正常模式功耗：在不同电源电压和采样率下有明确的功耗数据，方便进行电源设计和功耗评估。

三、引脚说明与连接

引脚描述

引脚编号	符号	描述
3	VIN	模拟输入，信号范围从0V到VA
4	SCLK	数字时钟输入，直接控制转换和读出过程
5	SDATA	数字数据输出，与SCLK协同工作完成数据传输
6	CS	芯片选择，CS下降沿触发转换过程
1	VA	正电源引脚，需连接到稳定的2.7V - 5.25V电源，并通过电容进行旁路滤波
2	GND	电源和信号的接地返回端

连接注意事项

在实际设计中，要注意电源引脚的旁路电容布局，尽量靠近芯片引脚，以减少电源噪声对转换器性能的影响。同时，要确保数字输入和输出引脚的信号质量，避免信号干扰。

四、工作模式与操作

工作模式

ADC121S051有正常模式和关机模式两种工作模式。

• 正常模式：将CS拉低可进入正常模式，此时转换器进行转换操作。为了获得最快的吞吐量，应让转换器一直处于正常模式，即CS在转换开始后的第10个SCLK下降沿之后保持低电平。
• 关机模式：在转换过程中，若在第2个至第10个SCLK下降沿之间将CS拉高，转换器将进入关机模式，此时模拟电路关闭，功耗大幅降低。

操作流程

1. 采样过程：当CS下降沿到来时，转换器从跟踪模式进入保持模式，采样输入信号。
2. 转换过程：控制逻辑通过电荷分配DAC对采样电容进行电荷调整，直到比较器平衡，此时得到的数字字即为模拟输入电压的数字表示。
3. 数据读出：转换完成后，通过16个SCLK周期将12位数据和3个前导零位从SDATA引脚输出。

五、典型应用电路设计

电源设计

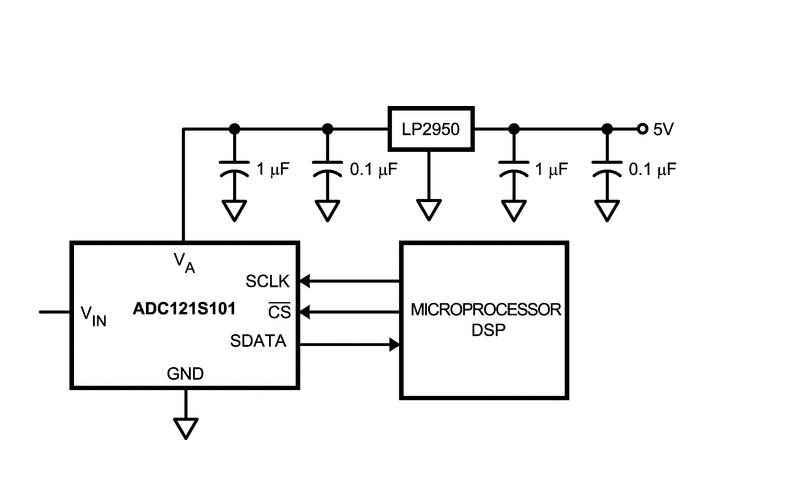

在典型应用中，建议使用专用的线性稳压器为ADC供电，如National Semiconductor的LP2950低 dropout电压调节器，以减少电源噪声对转换器性能的影响。同时，要在电源引脚附近设置电容网络进行旁路滤波。

模拟输入设计

模拟输入引脚应避免超出(VA + 300 mV)或(GND - 300 mV)的范围，以防止ESD二极管导通影响性能。为了获得最佳性能，应使用低阻抗源驱动ADC，并添加抗混叠滤波器。

数字接口设计

数字输入引脚（SCLK和CS）的电压范围为 - 0.3V至+5.25V，与电源电压无关，这使得ADC可以与各种逻辑电平的数字系统接口。

六、性能考虑与优化

吞吐量计算

吞吐量取决于SCLK的频率和两次转换之间的时间间隔。在最大指定SCLK频率下，使用20个SCLK帧可以获得最大确保吞吐量。例如，在SCLK为20 MHz时，最大吞吐量可达1 MSPS；在SCLK为1 MHz时，吞吐量为50 KSPS。

电源管理

在电源管理方面，要注意转换器的上电时间，首次上电或从关机模式返回正常模式后，需要进行一次“虚拟”转换，之后才能进行正常转换。同时，可以通过调整正常模式和关机模式的时间比例来平衡吞吐量和功耗。

噪声考虑

为了减少电源噪声对转换器性能的影响，应尽量减小输出负载电容，并在ADC输出端使用100 Ω的串联电阻。

七、总结

ADC121S051以其高性能、低功耗、宽采样率范围和良好的接口兼容性，成为了众多应用领域的理想选择。在设计过程中，我们需要充分考虑其引脚特性、工作模式、电源管理和噪声等因素，以确保转换器能够发挥最佳性能。希望通过本文的介绍，能帮助电子工程师们更好地理解和应用ADC121S051，为实际项目带来更优的解决方案。

大家在使用ADC121S051的过程中，有没有遇到过什么特别的问题或者有什么独特的设计经验呢？欢迎在评论区分享讨论。
