在电子设计领域,模拟到数字的转换是一个关键环节,它直接影响着系统的数据采集和处理能力。今天,我们将深入探讨德州仪器(TI)的ADC081S101,一款高性能的8位单通道A/D转换器,看看它在实际应用中能为我们带来哪些优势。
文件下载:adc081s101.pdf
一、产品概述


ADC081S101是一款低功耗、单通道CMOS 8位模拟 - 数字转换器,具备高速串行接口。与传统的仅在单一采样率下指定性能的转换器不同,它在500 ksps至1 Msps的采样率范围内都有完整的性能指标。这种宽采样率范围的特性使得它在不同应用场景下都能保持出色的性能。
产品特性
- 封装形式多样:提供6引脚WSON和SOT - 23封装,方便不同的PCB布局需求。
- 可变电源管理:支持单电源供电,电源电压范围为2.7V - 5.25V,并且具备掉电功能,能有效降低功耗。
- 接口兼容性强:输出串行数据为直二进制格式,与SPI™、QSPI™、MICROWIRE和许多常见的DSP串行接口兼容。
应用领域
- 便携式系统:低功耗特性使其非常适合电池供电的便携式设备,如手持仪器、可穿戴设备等。
- 远程数据采集:在远程监测和数据采集系统中,能够准确地将模拟信号转换为数字信号进行传输。
- 仪器仪表和控制系统:为各种仪器仪表和控制系统提供高精度的模拟 - 数字转换功能。
二、关键规格参数
静态特性
- 分辨率:8位,无丢失码,确保了较高的转换精度。
- 积分非线性(INL):典型值为±0.05 LSB,最大值为±0.3 LSB,反映了转换器输出与理想线性关系的偏差。
- 差分非线性(DNL):典型值为+0.07 LSB,最大值为±0.3 LSB,衡量了相邻代码之间的步长偏差。
动态特性
- 信噪比(SNR):典型值为49.7 dB,保证了在转换过程中信号的质量。
- 总谐波失真(THD):典型值为 - 77 dB,最大值为 - 65 dB,体现了转换器对信号谐波的抑制能力。
电源特性
- 电源电压范围:2.7V - 5.25V,适应不同的电源环境。
- 正常模式功耗:在+3V电源下典型功耗为2.0 mW,+5V电源下典型功耗为10.0 mW,掉电模式下功耗可低至2.5 μW。

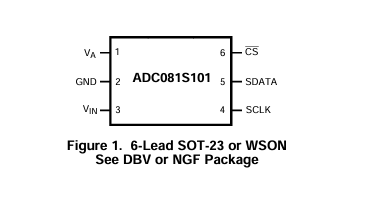

三、引脚描述与等效电路
ADC081S101的引脚功能明确,不同类型的引脚承担着不同的任务:
模拟输入引脚(VIN)
模拟输入信号范围为0V至VA,是模拟信号进入转换器的入口。在实际应用中,要注意输入信号的幅度不能超过这个范围,否则可能会导致转换结果不准确。
数字输入输出引脚
- SCLK:数字时钟输入,直接控制转换和读出过程。时钟频率范围为25 kHz至20 MHz,合适的时钟频率对于保证转换的准确性和速度至关重要。
- SDATA:数字数据输出,输出样本在SCLK引脚的下降沿从该引脚时钟输出。
- CS:芯片选择,CS引脚的下降沿触发转换过程。
电源引脚
- VA:正电源引脚,应连接到稳定的+2.7V至+5.25V电源,并通过1 μF电容和0.1 μF单片电容旁路到GND,以减少电源噪声的影响。
- GND:电源和信号的接地端。
四、工作模式与操作
正常模式
当CS引脚拉低时,ADC进入正常模式并开始转换过程。为了获得最快的吞吐量,应始终保持ADC处于正常模式,避免电源启动延迟。在一个转换开始后,CS必须保持低电平直到SCLK的第10个下降沿之后。完成一次转换需要16个SCLK周期,转换完成后,SDATA返回高阻态。经过安静时间tQUIET后,可以再次拉低CS开始下一次转换。
关机模式
关机模式适用于不需要连续采样或可以牺牲吞吐量来降低功耗的应用。在SCLK的第2个和第10个下降沿之间将CS拉高,ADC将进入关机模式,当前转换将被中止,SDATA进入高阻态。要退出关机模式,将CS拉低,ADC开始上电,但第一次转换结果无效,第二次转换结果才是有效的。
五、典型应用电路与注意事项
典型应用电路
在典型应用中,通常使用TI的LP2950低压差电压调节器为ADC供电,以确保电源的稳定性。电源引脚应通过靠近ADC的电容网络进行旁路,以减少电源噪声对转换器性能的影响。同时,由于ADC的参考电压是电源电压,任何电源上的噪声都会降低器件的噪声性能,因此建议使用专用的线性稳压器或提供足够的去耦措施。
模拟输入注意事项
ADC的模拟输入通道有一个等效电路,其中包含ESD保护二极管。输入信号不应超过(VA + 300 mV)或(GND - 300mV),否则ESD二极管会导通,可能导致不稳定的操作。为了获得最佳性能,应使用低阻抗源驱动ADC,以消除采样电容充电引起的失真,特别是在采样交流信号时。此外,在采样动态信号时,抗混叠滤波器也是必不可少的。
数字输入输出注意事项
ADC的数字输入引脚(SCLK和CS)的绝对最大额定值与模拟输入不同,它们相对于GND的电压限制为+5.25V,与电源电压VA无关。这使得ADC可以与各种逻辑电平的设备接口。
六、总结
ADC081S101凭借其宽采样率范围、低功耗、高兼容性等优点,在众多应用领域中都能发挥出色的性能。作为电子工程师,在设计过程中,我们需要根据具体的应用需求,合理选择工作模式和电源配置,注意模拟输入和数字输入输出的相关注意事项,以充分发挥该转换器的优势,实现高质量的模拟 - 数字转换。你在使用类似的A/D转换器时遇到过哪些问题呢?欢迎在评论区分享你的经验和见解。
-
