深入剖析ADC124S051：高性能12位A/D转换器的卓越之选

引言

在电子设计领域，模拟 - 数字转换器（ADC）扮演着至关重要的角色，它是连接现实世界模拟信号与数字系统的桥梁。TI公司的ADC124S051就是一款备受关注的低功耗、四通道CMOS 12位A/D转换器，具有高速串行接口，适用于多种应用场景。本文将对ADC124S051进行全面深入的分析，希望能为电子工程师们在实际设计中提供有价值的参考。

文件下载：adc124s051.pdf

产品概述

ADC124S051是一款功能强大的A/D转换器，与传统仅在单一采样率下规定性能的转换器不同，它在200 ksps至500 ksps的采样率范围内都有全面的性能规格。其基于逐次逼近寄存器架构，内置跟踪保持电路，最多可接受四个输入信号，输出串行数据为直二进制格式，与SPI™、QSPI™、MICROWIRE和许多常见的DSP串行接口兼容。此外，它采用单电源供电，电源电压范围为2.7V - 5.25V，具有可变的电源管理功能，能有效降低功耗。

关键特性与规格

特性亮点

• 多通道设计：具备四个输入通道，可同时处理多个模拟信号，大大提高了系统的集成度和处理能力。
• 宽采样率范围：在200 ksps至500 ksps的采样率范围内都能稳定工作，满足不同应用场景的需求。
• 可变电源管理：支持单电源供电，电压范围为2.7V - 5.25V，且具有低功耗特性，正常工作时，3V电源下功耗仅为3.0 mW，5V电源下为10.0 mW；在掉电模式下，3V电源时功耗降至0.14 µW，5V电源时为0.32 µW。
• 高兼容性：输出串行数据与多种标准接口兼容，方便与其他数字设备进行连接和通信。

关键规格参数

参数	典型值	单位
DNL	+0.7 / −0.4 LSB	LSB
INL	± 0.5 LSB	LSB
SNR	72.5 dB	dB
3V电源功耗	3.0 mW	mW
5V电源功耗	10.0 mW	mW

引脚说明

ADC124S051采用10引脚VSSOP封装，各引脚功能如下：	引脚编号	符号	描述
4 - 7	IN1 to IN4	模拟输入，信号范围为0V至VA
10	SCLK	数字时钟输入，直接控制转换和读出过程
9	DOUT	数字数据输出，在SCLK引脚的下降沿输出采样数据
8	DIN	数字数据输入，通过该引脚在SCLK引脚的上升沿加载控制寄存器数据
1	CS	芯片选择，CS下降沿启动转换过程，CS保持低电平时转换持续进行
2	VA	正电源引脚，应连接到2.7V - 5.25V的稳定电源，并通过1 uF钽电容和0.1uF陶瓷单片电容旁路到GND
3	GND	电源和信号的接地端

电气特性

静态特性

ADC124S051在静态特性方面表现出色，分辨率达到12位且无丢失码，积分非线性（INL）典型值为±0.5 LSB，差分非线性（DNL）典型值为+0.7 / −0.4 LSB，偏移误差（VOFF）典型值为+0.3 LSB，通道间偏移误差匹配（OEM）典型值为±0.1 LSB，满量程误差（FSE）典型值为 - 0.5 LSB，通道间满量程误差匹配（FSEM）典型值为+0.1 LSB。这些特性保证了转换器在静态转换时的高精度和稳定性。

动态特性

在动态特性方面，信号 - 噪声加失真比（SINAD）典型值为72 dB，信号 - 噪声比（SNR）典型值为72.5 dB，总谐波失真（THD）典型值为 - 84 dB，无杂散动态范围（SFDR）典型值为86 dB，有效位数（ENOB）典型值为11.7位。此外，通道间串扰典型值为 - 86 dB，互调失真（IMD）表现也较为优秀。这些参数表明ADC124S051在处理动态信号时具有良好的性能，能够有效抑制噪声和失真。

模拟输入特性

模拟输入范围为0V至VA，直流泄漏电流（IDCL）典型值为+0.02 µA，输入电容在跟踪模式下为33 pF，保持模式下为3 pF。为了获得最佳性能，建议使用低阻抗源驱动ADC，以减少采样电容充电引起的失真，同时在采样动态信号时，可添加带通或低通滤波器来降低谐波和噪声。

数字输入输出特性

数字输入高电压（VIH）在不同电源电压下有不同要求，输入低电压（VIL）典型值为0.8V，输入电流（LIN）典型值为+0.02 µA，数字输入电容（GIND）典型值为2 pF。数字输出高电压（VOH）和低电压（VOL）也有相应的规格，三态泄漏电流（IOZH、IOZL）典型值为0.005 µA，三态输出电容（COUT）典型值为2 pF。

电源特性

电源电压范围为2.7V - 5.25V，正常模式下，5.25V电源、500 ksps采样率时，电源电流典型值为1.9 mA；3.6V电源、500 ksps采样率时，电源电流典型值为0.84 mA。掉电模式下，5.25V电源时电源电流为60 nA，3.6V电源时为38 nA。正常模式下，5.25V电源时功耗典型值为10 mW，3.6V电源时为3.0 mW；掉电模式下，5.25V电源时功耗为0.32 µW，3.6V电源时为0.14 µW。

交流电气特性

最大时钟频率范围为3.2 MHz至8 MHz，采样率范围为200 ksps至500 ksps，转换时间为13个SCLK周期，SCLK占空比在8 MHz时钟频率下为50%，跟踪/保持采集时间为3个SCLK周期，吞吐量时间为16个SCLK周期。

工作原理

ADC124S051的工作过程分为跟踪模式和保持模式。在跟踪模式下，开关SW1将采样电容连接到四个模拟输入通道之一，SW2平衡比较器输入，该状态持续前三个SCLK周期。在保持模式下，SW1将采样电容连接到地，保持采样电压，SW2使比较器失衡，控制逻辑指示电荷再分配DAC向采样电容添加固定电荷量，直到比较器平衡，此时DAC的数字字即为模拟输入电压的数字表示，该状态从第四个SCLK周期持续到第十六个SCLK周期。

应用指南

操作要点

• 时钟和芯片选择：CS下降沿启动串行帧，每个帧应包含16个SCLK周期的整数倍。SCLK控制转换过程和串行数据时序，DOUT输出转换结果，DIN输入控制寄存器数据。
• 数据输入：每次转换时，在CS下降沿后的前8个SCLK上升沿将数据时钟输入到DIN，指示下一次转换选择的输入通道。
• 电源管理：CS为高电平时，ADC进入掉电模式，可通过减少单位时间内的转换次数来降低功耗。

典型应用电路

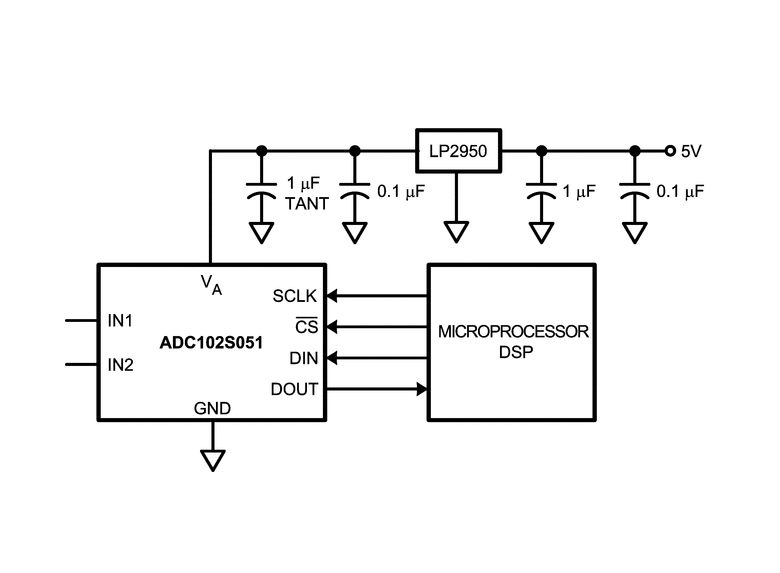

典型应用电路中，可使用LP2950低 dropout电压调节器为ADC124S051供电，并在电源引脚附近添加电容网络进行旁路。由于ADC的参考电压为电源电压，为减少电源噪声对性能的影响，建议使用专用线性稳压器或进行充分的去耦处理。同时，可将四 - 线接口连接到微处理器或DSP。

输入输出注意事项

• 模拟输入：模拟输入通道的ESD保护二极管不能用于钳位输入信号，输入电压不应超过(VA + 300 mV)或(GND - 300 mV)。为获得最佳性能，应使用低阻抗源驱动ADC，并添加滤波器。
• 数字输入输出：数字输出DOUT受电源电压VA限制，数字输入引脚一般不会发生闩锁现象，但不建议在VA之前对SCLK、CS和DIN进行断言。

电源管理与噪声考虑

• 电源管理：可通过调整SCLK频率和转换次数来平衡吞吐量和功耗，正常模式和掉电模式的功耗差异较大，可根据实际需求进行选择。
• 电源噪声：输出负载电容的充放电会导致电源电压变化和“地弹”噪声，影响ADC的SNR和SINAD性能。为降低噪声，应尽量减小输出负载电容，若负载电容大于35 pF，可在ADC输出端添加100 Ω串联电阻。

封装与布局

封装信息

ADC124S051采用10引脚VSSOP封装，有多种可订购的零件编号可供选择，不同编号在包装数量、载体、RoHS合规性等方面可能存在差异。

布局建议

在进行PCB布局时，应注意电源引脚的旁路电容应尽量靠近ADC，以减少电源噪声。同时，模拟输入和数字信号应分开布线，避免相互干扰。此外，参考相关的封装尺寸图、示例电路板布局、焊盘图案示例和模板设计等资料，确保布局的正确性和可靠性。

总结

ADC124S051以其多通道设计、宽采样率范围、低功耗和高兼容性等优点，成为众多应用场景下的理想选择。在实际设计中，电子工程师们需要充分了解其特性和规格，合理进行引脚连接、电源管理和布局设计，以确保ADC的性能得到充分发挥。希望本文能为大家在使用ADC124S051进行设计时提供有益的帮助。大家在实际应用中遇到过哪些问题呢？欢迎在评论区分享交流。
