ADC121S101：高性能单通道12位模数转换器的深度解析

在电子设计领域，模数转换器（ADC）是连接模拟世界和数字世界的关键桥梁。今天，我们要深入探讨一款性能卓越的单通道12位模数转换器——ADC121S101。

文件下载：adc121s101.pdf

1. 产品特性与优势

1.1 全范围性能指定

与传统ADC仅在单一采样率下指定性能不同，ADC121S101在500 ksps至1 Msps的采样率范围内都有完整的性能指标。这种特性使得它在不同应用场景下都能保持稳定的性能，为设计带来了更大的灵活性。

1.2 低功耗设计

采用单电源供电，电压范围为2.7 V至5.25 V。在3 V电源下，典型功耗仅为2 mW；在5 V电源下，典型功耗为10 mW。此外，其掉电功能可将功耗降低至2.6 µW（5 V电源），非常适合对功耗敏感的应用。

1.3 多种接口兼容性

输出串行数据为直接二进制格式，与SPI™、QSPI™、MICROWIRE和许多常见的DSP串行接口兼容。这使得它可以方便地与各种微控制器和数字信号处理器集成。

1.4 高精度转换

典型的DNL为 +0.5 / −0.3 LSB，INL为 ±0.40 LSB，能够提供高精度的模数转换结果。

1.5 封装形式多样

提供6引脚WSON和SOT - 23封装，满足不同的应用需求和PCB布局要求。

2. 应用领域

2.1 便携式系统

由于其低功耗特性，ADC121S101非常适合用于便携式设备，如手持仪器、可穿戴设备等，能够有效延长电池续航时间。

2.2 远程数据采集

在远程数据采集系统中，它可以准确地将模拟信号转换为数字信号，并通过串行接口传输到数据处理中心。

2.3 仪器仪表与控制系统

高精度的转换性能使得它在仪器仪表和控制系统中能够提供准确的测量和控制数据。

2.4 汽车电子

经过AEC - Q100 Grade 1认证，可用于汽车电子系统中的各种传感器信号采集和处理。

3. 详细技术分析

3.1 绝对最大额定值

了解器件的绝对最大额定值对于确保其安全可靠运行至关重要。ADC121S101的模拟电源电压范围为 -0.3 V至6.5 V，各引脚的电压和电流也有相应的限制。在设计时，必须严格遵守这些额定值，避免超出范围导致器件损坏。

3.2 ESD（静电放电）额定值

ADC121S101和ADC121S101 - Q1的ESD额定值分别为人体模型（HBM）+3500 V和+3500 V（ADC121S101 - Q1），机器模型（MM）+300 V。在生产和使用过程中，要采取适当的ESD防护措施，防止静电对器件造成损害。

3.3 推荐工作条件

推荐的工作条件包括电源电压、时钟频率、采样率和工作温度等。在这些条件下，器件能够发挥最佳性能。例如，电源电压范围为2.7 V至5.25 V，时钟频率为10 MHz至20 MHz，采样率为500 ksps至1 Msps，工作温度范围为 -40°C至125°C。

3.4 热信息

热信息对于评估器件的散热性能和可靠性非常重要。不同封装形式的ADC121S101具有不同的热阻参数，如结到环境的热阻（θJA）等。在设计散热方案时，需要根据这些参数进行合理的布局和散热设计。

3.5 电气特性

电气特性包括静态转换器特性（如分辨率、INL、DNL、增益误差等）和动态转换器特性（如SINAD、SNR、THD、SFDR等）。这些特性直接影响到ADC的转换精度和性能。例如，典型的SINAD为72 dB，SNR为72.5 dB，能够提供高质量的信号转换。

3.6 时序要求

了解ADC的时序要求对于正确设计系统的时钟和控制信号至关重要。例如，CS（芯片选择）信号的最小脉冲宽度、CS到SCLK的建立时间、数据访问时间等都有明确的规定。在设计时，必须严格按照这些时序要求进行信号的生成和处理。

4. 工作原理与功能模式

4.1 工作原理

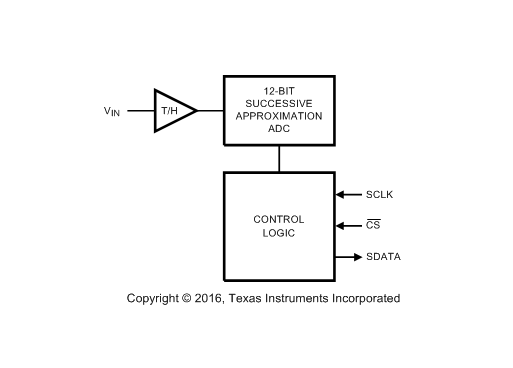

ADC121S101基于逐次逼近寄存器（SAR）架构，内部包含跟踪保持电路。在跟踪模式下，采样电容连接到输入信号；当CS信号变为低电平时，器件进入保持模式，采样电容保持采样电压，然后通过电荷分配DAC进行逐次逼近转换，直到比较器平衡，得到数字输出。

4.2 功能模式

• 正常模式：当CS信号为低电平时，ADC进入正常模式并开始转换过程。为了获得最快的吞吐量，应始终将ADC保持在正常模式下。在一个转换开始后，CS信号必须保持低电平直到SCLK的第10个下降沿之后。
• 关机模式：如果在CS信号变为低电平后，在SCLK的第10个下降沿之前将CS信号拉高，ADC将进入关机模式。在关机模式下，所有模拟电路关闭，功耗显著降低。要退出关机模式，只需将CS信号再次拉低，但首次转换结果可能无效，第二次转换结果才是有效的。

5. 应用设计与注意事项

5.1 典型应用电路

在典型应用中，ADC121S101的电源引脚应使用电容网络进行旁路，以减少电源噪声。模拟输入信号范围为0 V至VA，应注意避免信号超出这个范围，以免损坏器件。SPI接口与微处理器或DSP连接时，要注意信号的时序和噪声问题。

5.2 设计注意事项

• 电源管理：电源噪声会影响ADC的性能，因此应使用专用的线性稳压器或精密参考源作为电源，并在电源引脚附近放置适当的电容进行滤波。
• 布局设计：模拟电路和数字电路应分开布局，避免相互干扰。模拟输入信号应与噪声信号隔离，避免耦合。
• 信号源处理：当信号源可能产生超出VA的电压时，应使用肖特基二极管进行钳位，防止内部ESD二极管导通。

6. 总结

ADC121S101是一款性能卓越、功能丰富的单通道12位模数转换器。它具有全范围性能指定、低功耗、高精度、多种接口兼容性等优点，适用于便携式系统、远程数据采集、仪器仪表和汽车电子等多个领域。在设计应用时，我们需要充分了解其技术特性、工作原理和注意事项，以确保系统的稳定性和可靠性。希望通过本文的介绍，能为电子工程师们在使用ADC121S101进行设计时提供有价值的参考。
