‌ADS61JB23 12位输入缓冲80 MSPS ADC技术文档总结

该ADS61JB23是一款高性能、低功耗、单通道模数转换器，具有集成JESD204A输出接口。该ADS61JB23采用 6 mm × 6 mm QFN 封装，具有单通道和双通道输出模式，具有前所未有的紧凑性。输出接口与 JESD204A 标准兼容，并具有附加模式（根据 IEEE Std 802.3-2002 第 3 部分第 36.2.4.12 条），可与 TI TLK 系列 SERDES 收发器无缝连接。同样令人印象深刻的是片上模拟输入缓冲器，可在采样/保持开关之间提供隔离，并提供更高、更一致的输入阻抗。

该ADS61JB23在工业温度范围（–40°C 至 85°C）内额定。
*附件：ads61jb23.pdf

特性

• 输出接口：
  • 单通道和双通道接口
  • 最大数据速率为 1.6 Gbps
  • 符合JESD204A规格
  • CML 输出，电流可编程范围为 2 mA – 32 mA
• 功耗：
  • 单通道模式下 80 MSPS 时为 440 mW
  • 功率随时钟速率而降低
• 输入接口：缓冲模拟输入
• 70 MHz IF时为71.7 dBFS SNR
• 模拟输入 FSR：2 Vpp
• 外部和内部（微调）基准电压源支持
• 1.8V电源（模拟和数字），3.3V输入缓冲器电源
• 可编程数字增益：0dB – 6dB
• 直失调二进制或二进制补码输出
• 包：
  • 6 毫米× 6 毫米 QFN-40

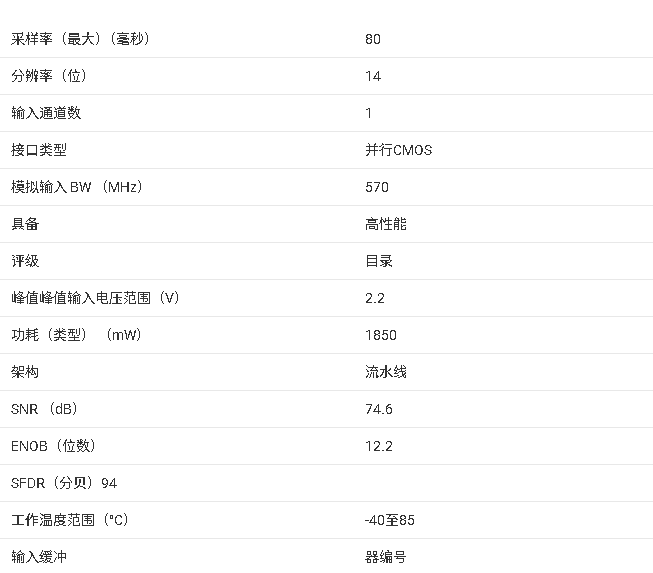

参数

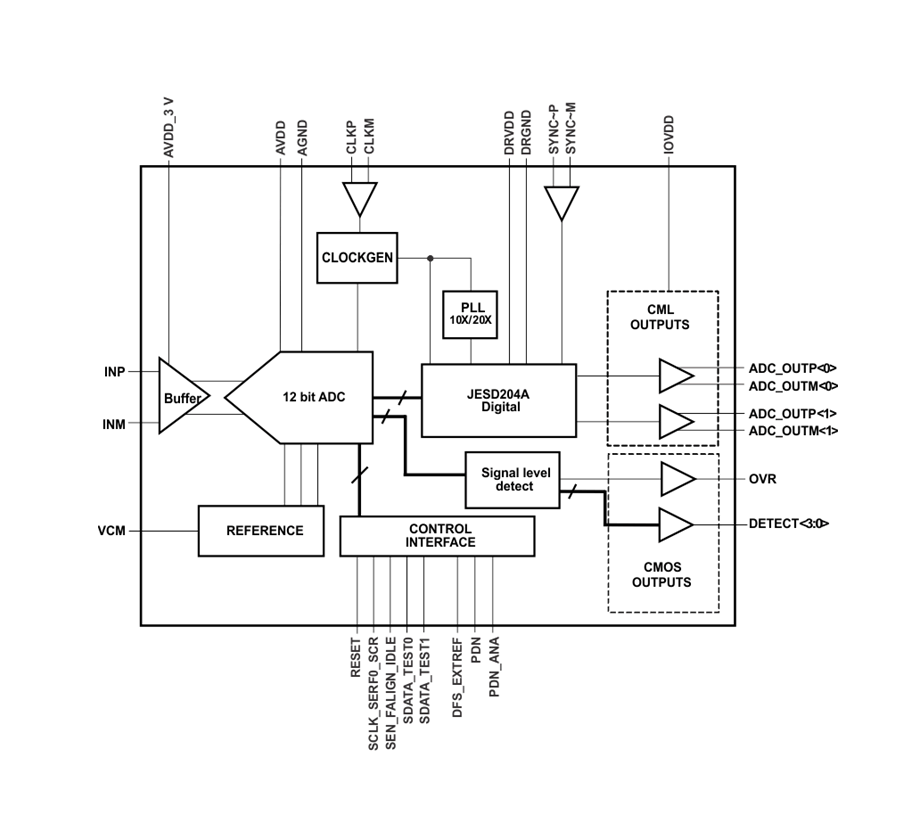

方框图

‌一、产品概述‌
ADS61JB23是德州仪器(TI)推出的一款高性能、低功耗单通道模数转换器，集成JESD204A输出接口。采用6mm×6mm QFN-40封装，支持单通道和双通道输出模式，符合JESD204A标准规范。

‌二、核心特性‌

• ‌分辨率‌：12位
• ‌采样率‌：最高80 MSPS
• ‌输出接口‌：兼容JESD204A标准的CML输出
• ‌功耗表现‌：
  • 单通道模式440 mW（80 MSPS）
  • 功耗随时钟频率降低而减少
• ‌关键性能指标‌：
  • SNR：71.7 dBFS（70 MHz中频）
  • 模拟输入全量程范围：2 Vpp
• ‌供电要求‌：
  • 模拟和数字供电：1.8V
  • 输入缓冲器供电：3.3V

‌三、技术特点‌

1. ‌输入缓冲设计‌
   • 集成片上模拟输入缓冲器
   • 提供采样/保持开关与外部驱动源之间的隔离
   • 实现更高且更一致的输入阻抗
2. ‌输出接口特性‌
   • 支持单通道和双通道接口
   • 最高数据速率1.6 Gbps
   • CML输出电流可编程（2-32 mA）
3. ‌工作模式‌
   • 可编程数字增益：0dB-6dB
   • 输出格式：直接偏移二进制或二进制补码
   • 支持内部和外部参考电压

‌四、应用领域‌

• 无线基站基础设施
• 测试和测量仪器

‌五、封装与工作条件‌

• ‌封装规格‌：6mm×6mm QFN-40
• ‌工作温度‌：工业级（-40°C至85°C）

‌六、电气特性‌

• 典型功耗：440-500 mW
• 动态性能（启用高SFDR模式）：
  • SFDR：80 dBc（10 MHz中频）
  • SNR：71.7 dBFS（10 MHz中频）
• 电源电流范围：
  • AVDD：105-122 mA
  • AVDD_3V：40-51 mA
  • DRVDD：50-61 mA
  • IOVDD：16-21 mA

‌七、接口与控制‌

1. ‌串行接口‌
   • 支持内部寄存器配置
   • 可通过硬件复位或软件复位初始化
2. ‌并行接口模式‌
   • 支持JESD204A模式控制
   • 提供多种测试模式选择

‌八、典型应用电路‌
文档提供了针对不同输入频率的驱动电路配置：

• 低输入频率（<200MHz）优化电路
• 高输入频率（>200MHz）优化电路
