ADS58J63 产品核心信息总结

该ADS58J63是一款低功耗、宽带宽、14位、500MSPS、四通道电信 接收器设备。该ADS58J63支持数据速率高达 10 Gbps 的JESD204B串行接口 每个通道一个通道。缓冲模拟输入在很宽的范围内提供均匀的输入阻抗 频率范围，并最大限度地减少采样保持毛刺能量。该ADS58J63提供了出色的 在大输入频率范围内以极低的功耗实现无杂散动态范围 （SFDR） 消费。数字信号处理模块包括复杂的混频器，然后是低通混频器 具有 decimate-by-2 和 -4 选项的滤波器，支持高达 200 MHz 的接收带宽。The ADS58J63 还支持突发模式下的 14 位、500 MSPS 输出，使该器件适用于 DPD 观察接收器。

JESD204B接口减少了接口线的数量，从而允许高系统 集成密度。内部锁相环 （PLL） 将输入的模数倍增 转换器 （ADC） 采样时钟，用于派生位时钟，用于序列化 14 位数据 从每个频道。
*附件：ads58j63.pdf

特性

• 四通道
• 14 位分辨率
• 最大时钟速率：500 MSPS
• 输入带宽 （3 dB）：900 MHz
• 片上抖动
• 具有高阻抗输入的模拟输入缓冲器
• 输出选项：
  • Rx：带低
    通滤波器的 Decimate-by-2 和 -4 选项
  • 支持 200 MHz 复杂带宽或 100 MHz
    实际带宽
  • DPD FB：具有 14 位输出的突发模式
• 1.9伏聚丙烯差分满量程输入
• JESD204B接口：
  • 子类 1 支持
  • 每个 ADC 1 通道，高达 10 Gbps
  • 用于一对通道的专用 SYNC 引脚
• 支持多芯片同步
• 72引脚VQFN封装（10 mm×10 mm）
• 主要规格：
  • 功耗：675 mW/ch
  • 光谱性能（未抽取）
    • f 在 = 190 MHz IF，–1 dBFS：
      • 信噪比：70.4 dBFS
      • NSD：–154.4 dBFS/Hz
      • SFDR：86 dBc（HD2、HD3）、
        95 dBFS（非 HD2、HD3）
    • f 在 = 370 MHz IF，–3 dBFS：
      • 信噪比：68.5 dBFS
      • NSD：–152.5 dBFS/Hz
      • SFDR：81 dBc（HD2、HD3）、
        86 dBFS（非 HD2、HD3）

参数

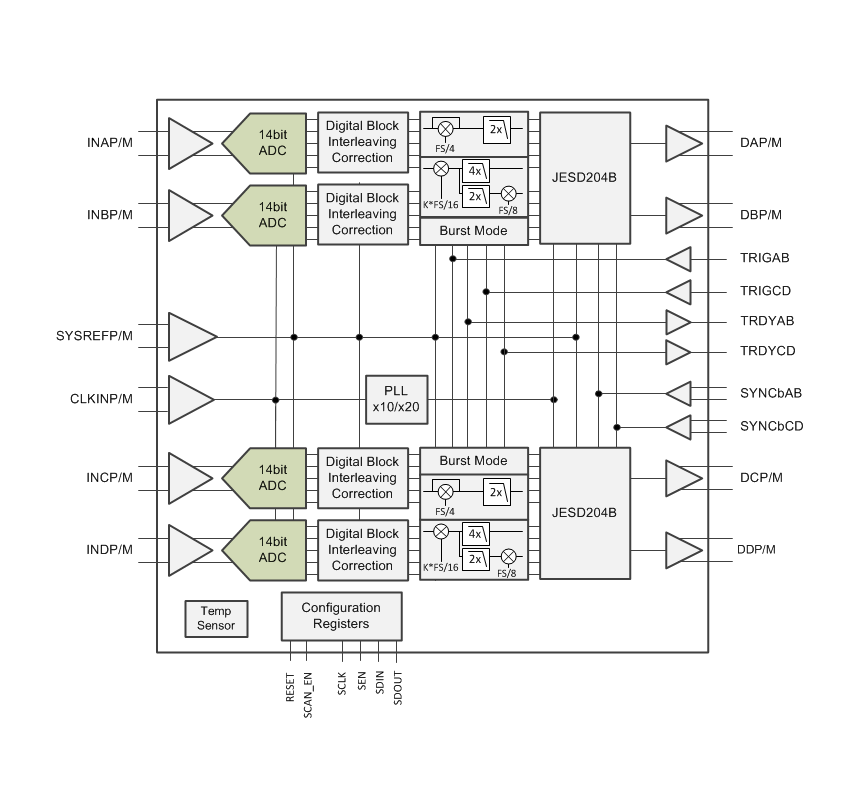

方框图

ADS58J63 是德州仪器推出的低功耗、宽带宽 14 位 500-MSPS 四通道电信接收器芯片，主打电信基础设施接收应用，核心优势为高动态范围、多模式适配和紧凑封装。

核心参数与特性

• 硬件规格 ：14 位分辨率，最高 500 MSPS 采样率，900 MHz 模拟输入带宽，1.9 VPP 差分满量程输入。
• 通道与接口 ：四通道设计，支持 JESD204B 串行接口（单通道 1 lane，最高 10 Gbps），子类 1 兼容，支持多芯片同步。
• 功耗与封装 ：每通道功耗 675 mW，总功耗约 2.67-2.68 W，采用 72 引脚 VQFN 封装（10mm×10mm）。
• 关键性能 ：190 MHz 输入时 SNR 达 70.4 dBFS、SFDR 86 dBc（HD2/HD3）；370 MHz 输入时 SNR 68.5 dBFS、SFDR 81 dBc，近通道串扰最低 85 dBFS。

功能与工作模式

• 数字处理 ：支持 2 倍 / 4 倍抽取低通滤波，200 MHz 复带宽或 100 MHz 实带宽适配，内置交织校正和数字混频器。
• 工作模式 ：8 种操作模式，涵盖抽取模式（0/2/4/5/6/7）和突发模式（8），支持 IQ 或实信号输出，突发模式可切换 14 位（高分辨率）与 9 位（低分辨率）输出。
• 特色功能 ：片内抖动、高阻抗模拟输入缓冲、快速过范围指示（FOVR）、灵活断电模式（全局 / 通道级 / 缓冲级）。

应用场景

适用于多载波 GSM / 多模蜂窝基础设施基站、电信接收器、电信 DPD 观测接收器等宽带接收场景，尤其适配对动态范围和带宽要求较高的通信系统。

关键设计要点

• 电源要求 ：需 AVDD3V（2.85-3.6V）、AVDD/DVDD（1.8-2V）、IOVDD（1.1-1.2V）供电，无固定上电顺序。
• 布局建议 ：模拟输入与数字输出分离布线，电源引脚就近配置去耦电容，热焊盘需焊接至 PCB 以保证散热。
• 配置方式 ：通过 SPI 接口（24 位操作，支持分页访问）配置寄存器，支持单独或广播配置通道参数。
