怎样选择合适的晶振？晶振选型注意事项

选择合适的晶振对于电子设备的稳定运行至关重要。选型时需要考虑多个因素，以下是用中文总结的关键注意事项：

核心选型步骤与注意事项：

确定关键基础参数：
- 所需频率： 这是最根本的。你的电路（通常是主控MCU、处理器或特定芯片）需要什么频率的时钟信号？仔细查阅芯片的数据手册/参考设计。
- 工作电压： 电路的主电源电压是多少（例如 1.8V, 2.5V, 3.0V, 3.3V, 5.0V）？晶振的电压必须与此兼容。有源晶振对这个要求更严格。
- 负载电容：
  - 无源晶振： 这是最关键的参数之一。指与晶振一起构成振荡回路的等效电容值（主要由电路板上的电容C1, C2决定）。晶振规格书中标明的负载电容必须与电路中MCU/晶体驱动器要求的负载电容匹配（通常是10pF, 12pF, 18pF, 20pF等）。不匹配会导致频率偏移甚至不起振。

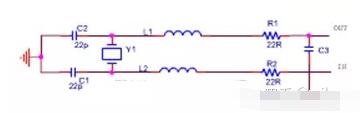

  - 计算匹配电容： 电路板上靠近晶振的两个接地电容（CL1，CL2）通常选取相同值。总负载电容 CL ≈ （CL1 * CL2） / （CL1 + CL2） + C_stray（C_stray`是PCB走线杂散电容，约2-5pF）。目标是用这个公式算出的值等于晶振要求的负载电容值以及MCU推荐的负载电容值。
  - 有源晶振： 输出通常直接驱动时钟输入，一般无需额外负载电容（关注输出电平即可）。
选择晶振类型：
- 无源晶体：
  - 优点： 成本低，功耗极低（仅需微小驱动电流）。
  - 缺点： 需要外部驱动电路（MCU内部振荡器），启动时间相对长（ms级），稳定性易受电路设计和环境（温度、湿度）影响。
  - 适用： 成本敏感、空间要求不高、功耗敏感（如电池设备）、环境变化不大的消费类产品。
- 有源晶振：
  - 优点： 内置振荡电路和缓冲器，性能稳定（频率稳定度高，相位噪声低），启动快（μs级），输出电平可设计（CMOS, LVDS, LVPECL, HCSL等），驱动能力强，对电路负载敏感度低，相对不易受外部影响。
  - 缺点： 成本较高，功耗相对稍高（需要给有源器件供电），尺寸相对大（但随着技术发展，贴片有源也越来越小）。
  - 适用： 对精度、稳定性、启动速度、抗干扰要求高的场合（通信设备、网络设备、工业控制、高端仪器仪表、射频应用），需要非标准方波输出接口时。
关注精度（频率稳定度）:
- 定义： 指在指定工作条件（尤其是温度范围）下，实际频率相对于标称频率的最大允许偏差。以±ppm（百万分之一）表示。
- 选择依据：
  - 系统需求： 协议要求（如USB、以太网、串口波特率有精度要求），高精度计时（RTC实时时钟），射频频率合成。
  - 环境温度： 温度范围越大、对精度要求越高，需要的稳定度指标越好（数值越小），成本也越高。
- 常见等级：
  - 消费级：±20ppm， ±30ppm
  - 工业级：±10ppm， ±20ppm
  - 通信级：±2.5ppm， ±5ppm， ±10ppm
  - 超稳定：±0.5ppm， ±1ppm （常用于恒温晶振或温补晶振）
考虑工作温度范围：
- 明确设备工作的最低、最高环境温度（包括开机自热）。晶振必须在整个温度范围内满足频率稳定度要求。
- 常见范围：
  - 消费级：0°C to +70°C
  - 工业级：-40°C to +85°C
  - 扩展工业级/汽车级：-40°C to +105°C (或更高)
- 注意： 有源晶振通常比无源晶体在高低温下的稳定性和可靠性更好。
选择合适的封装：
- 无源晶体： HC-49/S (插件)， HC-49/SMD (贴片直立插件式)，各种贴片封装（如 SMD3225, SMD2520, SMD2016, SMD1612, SMD1210）。
- 有源晶振：
  - 插件：DIP14（正在淘汰）， DIP8（较少见）， HC-49（体积大）。
  - 贴片主流：SMD7050, SMD5032, SMD3225, SMD2520 (越来越小)。
- 选择依据：
  - PCB板可用空间和高度限制。
  - 制造工艺（通孔 vs. SMT贴片）。
  - 趋势： 设备小型化导致小封装贴片晶振需求旺盛（尤其是3225、2520）。
其他重要考虑因素：
- 驱动电平（Drive Level - 对无源晶体）： 晶体在工作时消耗的功率。MCU的晶体驱动器输出功率（电流）必须足以驱动晶体而不引起过驱（影响寿命）或欠驱（不起振）。查看MCU手册和晶体规格书是否有匹配建议或限制。
- 功耗（对电池设备）：
  - 无源晶体功耗极低（nW级）。
  - 有源晶振功耗在mA级，需考虑其对系统功耗的影响。
- 启动时间：
  - 无源晶体需要毫秒（ms）级时间建立稳定振荡。
  - 有源晶振启动快（微秒μs级）。
- 老化率： 晶振频率随时间的长期漂移（如每年±1ppm ~ ±5ppm）。对于需要精确维持多年运行的设备（如计量仪表、RTC），需关注此参数。
- 相噪（Phase Noise - 对射频系统至关重要）： 衡量时钟信号短时频率稳定性的指标，在有源晶振中尤其重要。射频收发、高速ADC/DAC等应用要求低相噪晶振。
- 谐波： 无源晶体可以工作在基频或泛音（3次、5次、7次谐波）。选择时需要明确基频还是泛音。有源晶振输出通常为基频。
- 输出波形（对有源晶振）：
  - CMOS： 最常见，数字方波输出，电压摆幅接近电源电压（需匹配系统电压）。
  - LVDS/HCSL/LVPECL: 差分信号输出，高速、抗干扰能力强（用于高速SerDes接口、FPGA时钟等）。
  - Sine Wave: 特定模拟或射频应用需要。
  - 选择与目标芯片时钟输入接口类型（单端 vs. 差分）兼容的输出。
- EMI考虑：
  - 晶振和走线是潜在的噪声源。布线需遵循良好实践（最短路径、远离高速线和电源、下方铺地）。
  - 有源晶振的EMI通常比无源晶体回路低。
  - 必要时可选择展频晶振（Spread Spectrum Clock Oscillator）来降低峰值EMI。
- 长期供应与可靠性：
  - 选择主流品牌（如 Epson, NDK, TXC, Kyocera, Abracon, SiTime）并评估其长期供货能力。
  - 关注MTBF（平均无故障时间）和产品寿命。
  - 了解供应商是否通过了相关质量体系认证（ISO9001）。
- 成本： 在满足所有性能要求的前提下，选择最具性价比的方案。小尺寸、高精度、宽温、有源晶振通常成本更高。

选型流程总结：

查需求： 仔细阅读主控芯片（MCU/CPU/ASIC）数据手册或参考设计，确定所需的频率、负载电容（无源）、电压、接口类型、精度要求。
定类型： 根据应用场景（成本、性能、功耗、空间）决定选择无源晶体还是有源晶振。
筛参数：
- 匹配频率、电压。
- 无源晶体： 严格匹配负载电容、检查驱动电平范围。
- 有源晶振： 选择输出电平类型（CMOS/LVDS等）、确认精度（频率稳定度）。
选封装： 根据PCB可用空间和制造工艺选择合适的封装尺寸。
验范围： 确认工作温度范围和老化率符合应用需求。
特殊考量： 如有特殊需求（如超低功耗、超快启动、低相噪、展频等），针对性筛选。
供应商评估： 考虑品牌、供货能力、可靠性、成本。
样品实测： 非常重要！ 小批量采购样品在最终设计的实际电路板上进行测试，验证频率、波形、启动时间、稳定性（尤其高低温）是否满足要求。匹配电容的值可能需要进行实测微调。

强烈建议：

善用供应商选型工具： 各大晶振供应商网站都有强大的在线选型工具。
参考应用笔记： 供应商和MCU厂商的应用笔记通常提供了有价值的晶振选择和布局设计建议。

通过系统性地考虑以上因素并进行实际测试，就能为特定的电子设计选择到最合适的晶振。
