好的，我们来详细解释一下晶体谐振器（常简称晶振）的电路图及其工作原理。
晶振的作用
晶振是电子电路中提供高精度、高稳定度时钟信号的核心元件。它利用石英晶体的压电效应和谐振特性，产生极其稳定和准确的特定频率的振荡信号，为整个系统（如单片机、CPU、通信芯片等）提供时间基准或工作节拍。
基本电路图

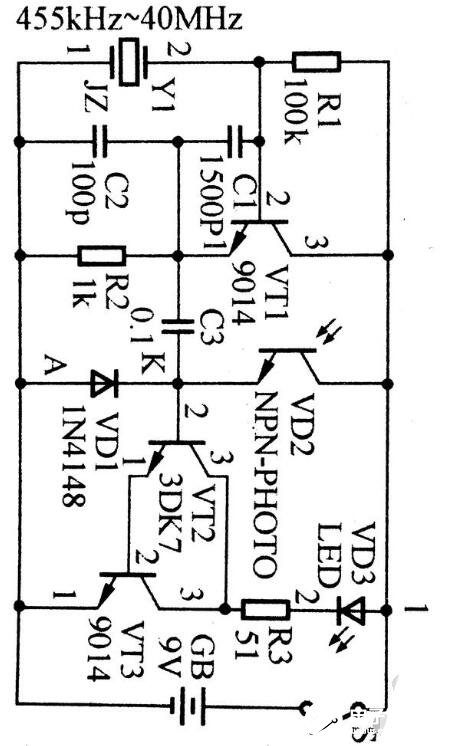

最常见的晶振电路是皮尔斯振荡器，这是并联型振荡电路的经典应用。其电路图核心部分如下（以连接到一个微控制器/CPU为例）：
VCC (可选上拉)
|
|
|
.--------.
| |
| Rf |
| (反馈电阻) | 通常在芯片内部
| |
'---||---'
|
| 偏置和稳幅
|
晶振引脚1 (XTAL/OSC_IN) ---|>|--- 反相放大器输出端 (芯片内部)
| |
.---------------||----| |----||---------------.
| | | |
| |----| |
| 石英晶体谐振器 |
| | |
| | |
'---------------||----| |----||---------------'
| |
晶振引脚2 (XTAL/OSC_OUT) ---|<|---- 反相放大器输入端 (芯片内部)
| |
| |
----'关键元器件说明

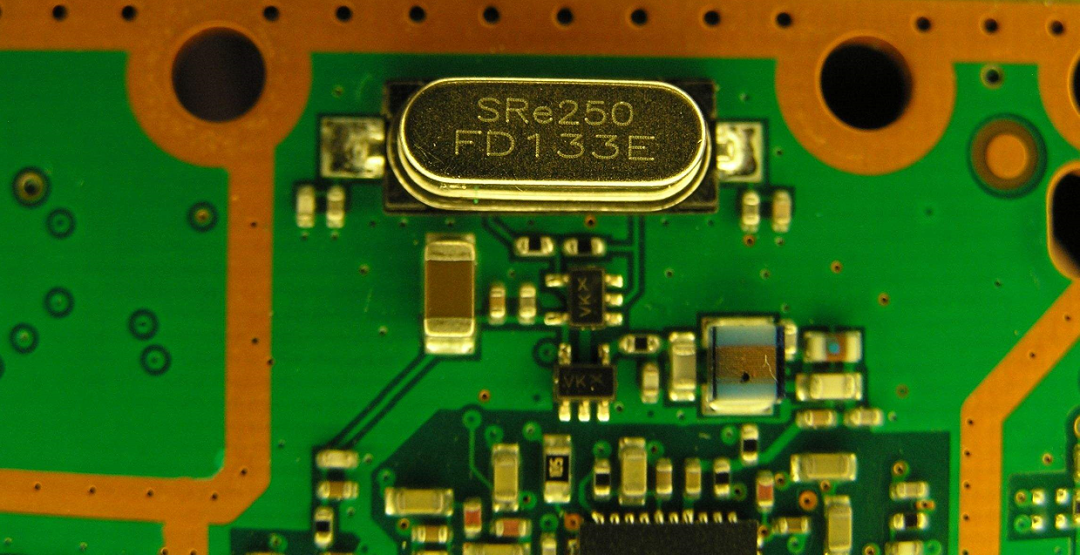

- 石英晶体谐振器：
- 核心元件，通常是无源、两端封装的石英晶体片。它表现出特定的串联谐振频率。
- 芯片内部的反相放大器：
- 这是一个具有电压增益（远大于1）的倒相器（通常是CMOS反相器）。它工作在线性放大区（需通过直流偏置实现），而不是作为数字反相器的开关状态。
- 反馈电阻 (Rf)：
- 通常集成在芯片内部，连接在反相放大器的输入和输出端之间。
- 作用： 为反相放大器提供直流偏置。在直流情况下，Rf将输出电平（通常是电源电压的一半，如VCC/2）反馈到输入，使放大器的工作点稳定在增益最高的线性放大区。
- 负载电容 (Cload1 / Cload2)：
- 图中的
||符号表示两个外部并联在晶振两个引脚上的电容。它们通常具有相同的容值（如10pF, 12pF, 15pF, 18pF, 20pF, 22pF等），常用Cl1和Cl2表示。Cl1 + Cl2的和（或加上PCB的分布电容）构成了负载电容 (Load Capacitance, Cₗ)。 - 作用：
- 与晶体一起构成并联谐振回路： 晶振在电路中工作在并联谐振模式。外部负载电容
Cl与晶体自身的等效电容Cₒ（静态电容）并联，再结合晶体动态参数（C₁,L₁,R₁）共同决定了最终的精确振荡频率。这个频率会略高于晶体的串联谐振频率。 - 频率微调： 通过选择合适的负载电容值，可以将振荡频率微调到晶体标称值的范围内（通常在±20ppm以内）。
- 限流/稳幅： 限制流经晶体的电流，避免过驱动损坏晶体或影响稳定性。
- 启动辅助： 提供必要的相移（180°），与反相器（提供另一个180°相移）一起满足振荡所需的巴克豪森振荡准则：环路增益 ≥ 1 且 环路总相移 = 360°（或0°）。
- 与晶体一起构成并联谐振回路： 晶振在电路中工作在并联谐振模式。外部负载电容
- 重要性： 外部负载电容的值极其重要，必须严格按照晶振规格书推荐的
Cl值进行选择。错误的值会导致频率偏移、启动困难甚至不起振。
- 图中的
工作原理 - 谐振与振荡过程
石英晶体的物理特性和电路结构共同决定了其工作原理：
-

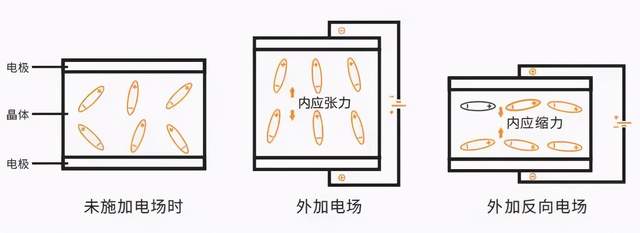

压电效应：
- 这是晶振工作的物理基础。当对石英晶体施加机械应力时，其表面会产生电荷（电压）。
- 反之，在石英晶体两面施加电压时，它会产生机械形变（振动）。
-
串联谐振与等效电路：
- 晶体可以等效成一个复杂的RLC网络：
L₁: 动态电感 - 代表晶体的质量。C₁: 动态电容 - 代表晶体的弹性。R₁: 动态电阻 - 代表振动过程中的能量损耗（主要是内摩擦）。Cₒ: 静态电容/并联电容 - 晶体两个电极之间形成的寄生电容。
- 在这个等效电路中，
L₁,C₁,R₁构成一个串联谐振回路，其谐振频率就是串联谐振频率fₛ（最精确的频率点）。 - 整个等效电路（包括
Cₒ）在略高于fₛ的某个频率点上还会发生并联谐振（fₚ）。fₚ由整个电路所有元件（L₁,C₁,Cₒ）共同决定。
- 晶体可以等效成一个复杂的RLC网络：
-
振荡建立与维持（皮尔斯振荡器）：
- 初始启动： 电路上电瞬间，存在电噪声或电压瞬变。
- 选频放大： 这个微弱的电噪声（包含各种频率分量）被反相放大器放大。
- 谐振反馈： 放大后的信号通过由晶体
Cₒ,C₁,L₁,R₁以及外部负载电容Cₗ构成的并联谐振回路。这个谐振回路对并联谐振频率fₚ或接近的频率具有最高的阻抗，因此在该频率分量上提供的反馈电压最强。 - 相移满足条件：
- 谐振回路在谐振频率
fₚ附近可以提供接近180°的相移（感性区）。 - 反相放大器自身也提供180°相移。
- 因此环路总相移达到360°（相当于0°相移）。
- 谐振回路在谐振频率
- 正反馈与振荡： 谐振回路选出的最强频率分量（
fₚ）反馈到放大器的输入端，且其相位满足与原输入同相，从而形成正反馈。 - 增益满足条件： 反相放大器在谐振频率点提供的增益大于谐振回路的衰减（即
R₁和Cₗ造成的损耗），即满足环路增益 ≥ 1 的条件。 - 稳态振荡： 在满足以上正反馈和环路增益的条件下，振幅会不断增加，直至放大器的非线性特性或元件限制导致振幅趋于稳定（如反相放大器输出被电源轨钳位，或有效增益降低到1）。最终，电路在石英晶体决定的谐振频率
fₚ下持续、稳定地振荡。 - 频率精度： 由于石英晶体具有极其优异的物理稳定性和
Q值（品质因数），其等效电感和电容随温度和时间的变化极小，所以振荡频率fₚ也极其稳定和精确。
总结
- 核心： 利用石英晶体的压电效应和其高
Q值的谐振特性。 - 电路： 最常见的是皮尔斯振荡器（并联型），由一个内部反相放大器（偏置在线性区）、一个内部反馈电阻（提供偏置） 和两个外部负载电容（至关重要！） 组成。
- 工作频率： 电路使晶振工作在并联谐振频率
fₚ，该频率略高于晶体的标称串联谐振频率fₛ。外部负载电容Cₗ对此频率有显著影响，必须按照规格书要求精确匹配。 - 振荡条件： 依靠电路满足巴克豪森振荡准则：在特定频率下（
fₚ），环路增益 ≥ 1 且环路相移总和 = 360°。 - 优势： 提供了高精度、高稳定度的时钟信号，是现代电子设备不可或缺的“心跳”。
重要提示

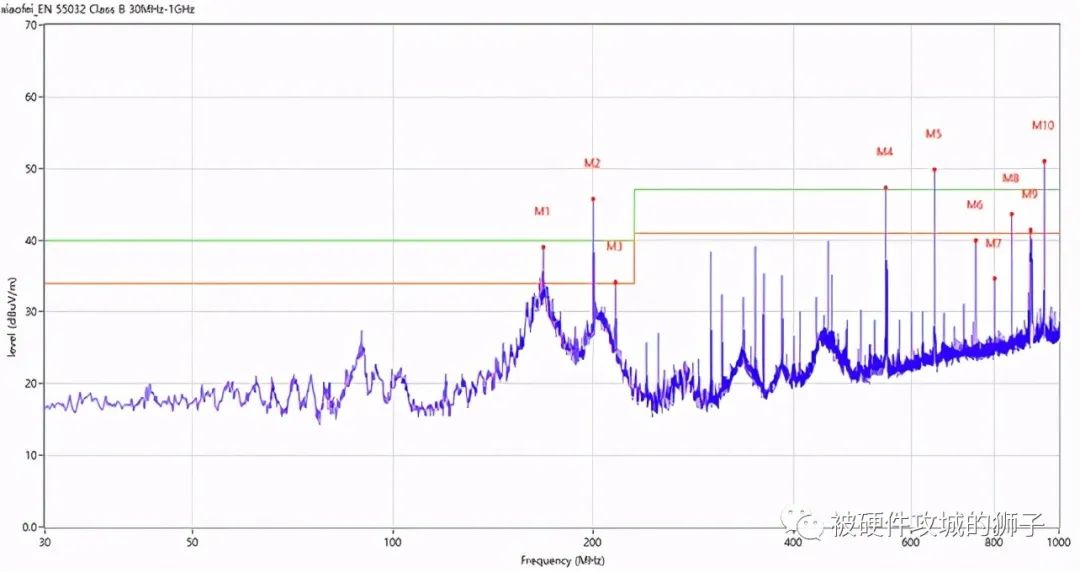

- 晶振电路对PCB布线非常敏感，走线要短、尽量靠近芯片，并远离噪声源。
- 外部负载电容的值（
Cₗ）必须根据所用晶振的参数来选择，这对确保频率精度和启动可靠性至关重要。 - 并联在晶振上的外部电容通常使用低ESR的陶瓷电容（如NP0/C0G材质）。
