晶振主要参数有哪些？晶振参数详细介绍

好的，晶振（晶体振荡器）是电子电路中提供精准时钟信号的关键元件。理解其参数对于选择适合应用的晶振至关重要。以下是晶振主要参数的详细介绍：

核心功能参数：

1. 频率 (Frequency):

   • 定义： 晶振最基本和核心的参数，指定其振荡输出的周期信号的频率。
   • 单位： 赫兹 (Hz)，常用千赫兹 (kHz), 兆赫兹 (MHz), 吉赫兹 (GHz)。
   • 说明： 决定了电路的运行节奏。从常见的 32.768kHz（用于实时时钟）到几百 MHz 甚至 GHz（用于高速处理器、通信接口）。
   • 注意：

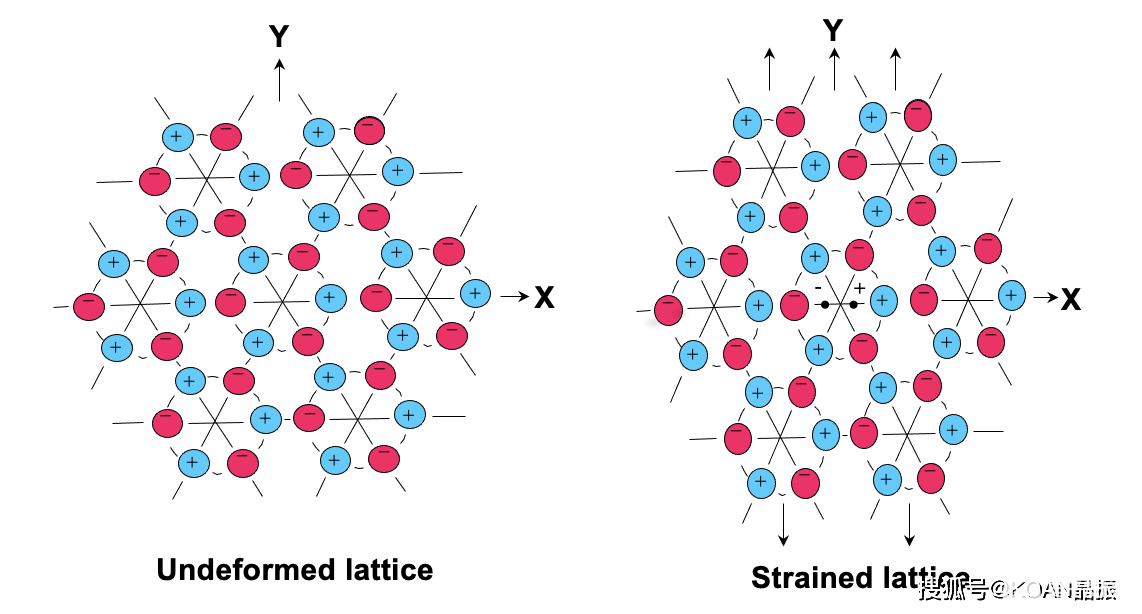

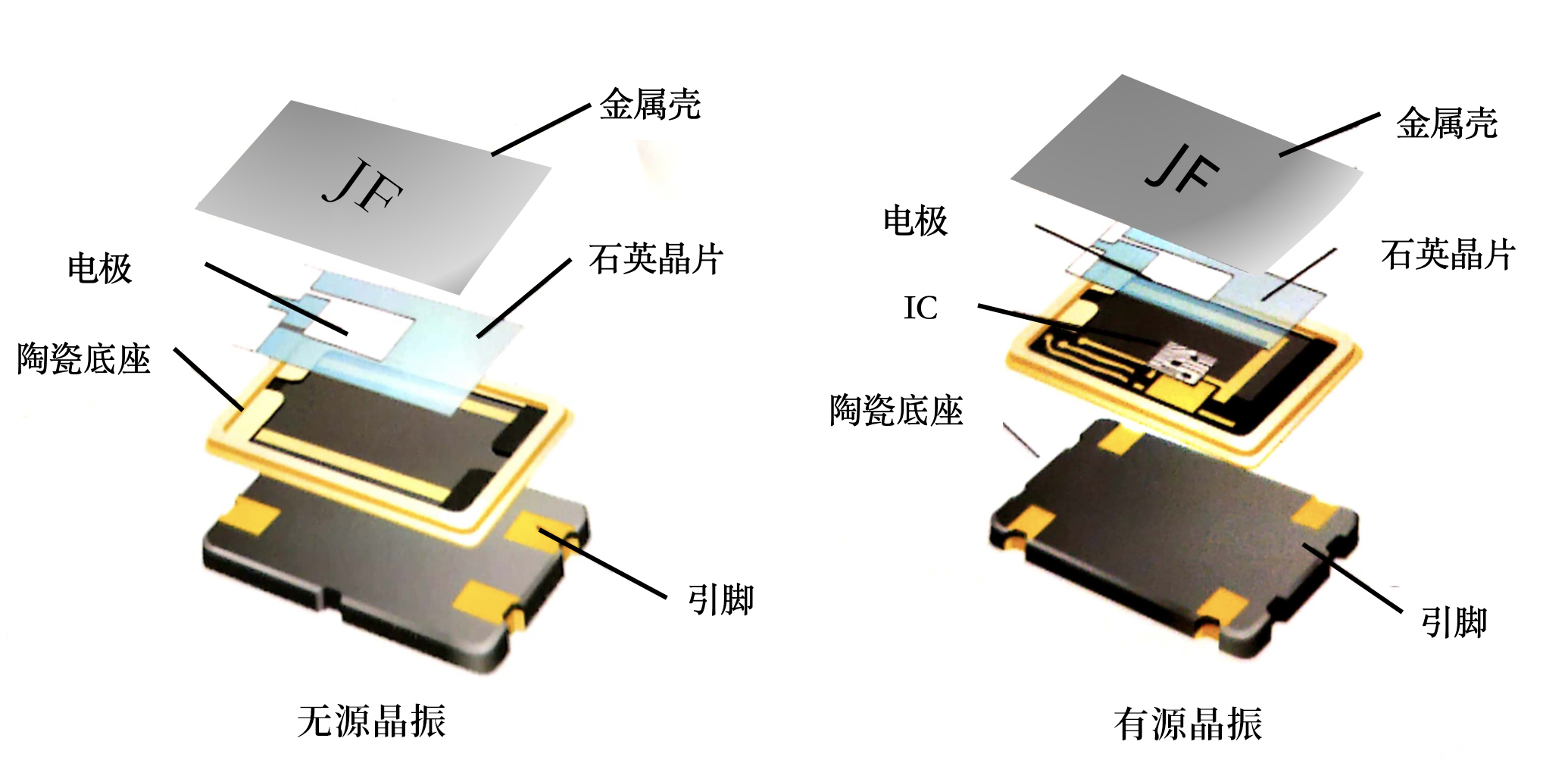

     • 基频 (Fundamental) vs 泛音 (Overtone): 晶体本身有其固有的“基频”。为了获得更高的频率（通常 >30MHz），常利用晶体的三次、五次、七次等“泛音”模式。有源晶振（振荡器模块）在封装内已经选择了特定的模式（基频或某次泛音）并处理好了电路。无源晶振（晶体谐振器）则需要在外部电路设计时考虑模式选择，通常用于较低频率。
     • 频率范围： 不同尺寸和工艺的晶振有适用的频率范围。

2. 频率精度/标称频率偏差 (Frequency Accuracy / Frequency Tolerance):

   • 定义： 在特定条件下（通常是常温 25°C，标称电压，无负载变化），晶振实际输出频率与标称频率之间的最大允许偏差。
   • 单位： 百万分之一 (ppm, Parts Per Million) 或百分比 (%)。
   • 说明： 是最基础的精度指标，表示初始制造的精准度。例如，一个标称频率为 20MHz，精度为 ±20ppm 的晶振，在 25°C 下的实际频率可能落在 19,999,600Hz 到 20,000,400Hz 之间。精度要求越高，成本通常越高。
   • 典型值： 消费电子常用 ±10ppm, ±20ppm, ±30ppm；工业、通信等常用 ±5ppm, ±2.5ppm 或更高。

3. 频率稳定度/温度稳定度 (Frequency Stability / Temperature Stability):

   • 定义： 在规定的整个工作温度范围内，晶振输出频率相对于其在基准温度（通常是 25°C）下频率的最大允许偏差。
   • 单位： ppm。
   • 说明： 这是衡量晶振在温度变化环境下保持频率精度的最重要参数之一。温度对晶体的振荡频率影响显著（石英晶体具有特定的频率-温度曲线，常呈抛物线状）。
   • 与补偿类型密切相关：
     • XO (Standard Crystal Oscillator): 标准晶体振荡器，无特别温度补偿，稳定度较差，通常在 ±20ppm 到 ±100ppm 或更宽，适用于温度范围窄或要求不高的场合。
     • TCXO (Temperature Compensated Crystal Oscillator): 温度补偿晶体振荡器，内置温度传感器和补偿电路，能在更宽温度范围（如 -40°C 到 +85°C）内提供更好的稳定度（如 ±0.5ppm, ±1.0ppm, ±2.0ppm）。常用在对时间精度要求较高的设备（如基站、导航）。
     • OCXO (Oven Controlled Crystal Oscillator): 恒温晶体振荡器，将晶体置于恒温槽内，维持恒定温度，实现极高的稳定度（如 ±0.1ppb 到 ±50ppb， 1ppb = 0.001ppm）。成本、功耗、尺寸都较大，用于卫星、精密仪器等极高要求场景。
   • 规格举例： ±20ppm over -20°C to +70°C (一个标准 XO)； ±0.5ppm over -40°C to +85°C (一个典型的 TCXO)。

4. 老化率 (Aging Rate):

   • 定义： 晶振输出频率随工作时间的推移而发生不可逆的、长期的、缓慢漂移的程度。
   • 单位： ppm/年 或 ppm/天（通常指第一年）。
   • 说明： 这是一个长期稳定性指标。晶体封装内的应力变化、材料微小变化等因素导致频率随时间缓慢变化。通常第一年老化率最大，后续逐渐减小。高精度应用需要低老化率。
   • 典型值： XO/TCXO 可能有 ±1ppm/年到 ±5ppm/年；高品质 TCXO/OCXO 可达 ±0.3ppm/年或更低；OCXO 可能小于 ±0.05ppm/年。

5. 负载电容 (Load Capacitance - CL):

   • 定义： 仅针对无源晶振（晶体谐振器） 的重要参数。指为了使晶体能在其标称频率上正常起振并稳定工作，其两端的振荡电路需要呈现的总有效电容值。
   • 单位： 皮法 (pF)。
   • 说明： 在设计振荡电路时，必须确保外部匹配电容 (C1, C2) 能够（在考虑电路板寄生电容、芯片内部电容后）使总负载电容 CL = (C1 * C2) / (C1 + C2) + Cstray 等于晶体规格书标称的负载电容值（如 8pF, 12pF, 15pF, 18pF, 20pF）。负载电容值不同，晶体的实际振荡频率也会稍有差异（典型变化范围在几十 ppm 到几百 ppm）。使用错误的负载电容值可能导致频率偏移、不起振或稳定性差。

电气特性参数：

6. 电源电压 (Supply Voltage - Vcc):

   • 定义： 有源晶振（晶体振荡器模块）正常工作所需的直流供电电压。
   • 单位： 伏特 (V)。
   • 说明： 必须确保电路提供的电源电压在此范围内，超出范围可能导致不起振、输出信号异常或损坏器件。
   • 常见范围： 1.8V, 2.5V, 2.8V, 3.0V, 3.3V, 5.0V 等。宽电压范围（如 1.8V to 3.3V）的产品兼容性更好。

7. 工作电流/功耗 (Operating Current / Power Consumption):

   • 定义： 有源晶振在正常工作时从电源吸取的电流。功耗 = Vcc * Icc。
   • 单位： 毫安 (mA) 或毫瓦 (mW)。
   • 说明： 对电池供电设备（如物联网节点、可穿戴设备）尤为重要。XO 功耗通常较低（几 mA）；TCXO 因补偿电路功耗更高（几 mA 到十几 mA）；OCXO 功耗最大（数百 mA 甚至数瓦）。低功耗设计会优先选择低 Icc 的晶振。

8. 输出逻辑电平 (Output Logic Level):

   • 定义： 有源晶振输出信号所遵循的数字逻辑电平标准。
   • 常见类型：
     • CMOS/LVCMOS: 最常见，兼容性好，输出摆幅接近 Vcc 到 GND。
     • HCMOS: 与 CMOS 类似，有时指驱动能力更强。
     • LVDS (Low-Voltage Differential Signaling): 差分输出，低电压摆幅，高速、低噪声、抗干扰能力强，用于高速接口。
     • LVPECL (Low-Voltage Positive Emitter-Coupled Logic): 另一种差分输出标准，也用于高速应用。
     • Sine Wave: 正弦波输出，较少见，有时用于特定射频或模拟电路。
     • Clipped Sine Wave: 削峰正弦波，介于方波和正弦波之间。
   • 说明： 必须选择与目标电路（如 MCU、ASIC 的时钟输入端口）兼容的输出逻辑类型。

9. 输出驱动能力/负载能力 (Output Drive / Fan-out):

   • 定义： 有源晶振输出端能可靠驱动的最大容性负载或被驱动的门电路输入端数量。
   • 单位： 皮法 (pF) 或具体门数量（已较少用）。
   • 说明： 如果晶振需要驱动多个器件（如多个 MCU 或扇出时钟信号），必须确保输出驱动能力满足要求。过大的负载会导致波形畸变、边沿变缓甚至不起振。

其他重要参数：

10. 启动时间 (Start-up Time):

    • 定义： 有源晶振从电源电压上升到稳定在其标称频率（或标称频率的特定百分比/ppm 以内）所需的时间。
    • 单位： 毫秒 (ms)。
    • 说明： 在需要快速启动的系统（如待机唤醒的设备）中很重要。温度也会影响启动时间（在低温下启动通常更慢）。低频率晶振（如 32.768kHz）可能启动相对更慢。

11. 工作温度范围 (Operating Temperature Range):

    • 定义： 晶振能够保证其所有电气参数满足规格书要求的温度范围。
    • 单位： °C。
    • 说明： 必须根据应用环境选择。消费级（0°C to +70°C）、工业级（-40°C to +85°C）、车规级（-40°C to +105°C 或更宽）是常见的分级。超出范围可能导致不起振、频率偏移过大或损坏。

12. 存储温度范围 (Storage Temperature Range):

    • 定义： 晶振在不加电的情况下可以安全储存的温度范围，通常比工作温度范围更宽。
    • 单位： °C。
    • 说明： 影响产品的运输、储存和处理条件。

13. 谐波失真 (Harmonic Distortion):

    • 定义： （主要针对模拟输出如正弦波）输出信号中除了基波分量外，其谐波分量功率总和与基波分量功率的比值。
    • 单位： dBc (相对于载波的 dB)。
    • 说明： 表征输出波形的纯净度，对射频和某些模拟应用很重要。

14. 相位噪声 (Phase Noise):

    • 定义： 对高速通信、雷达、精密测量等高频高性能应用极为重要。 指在频域上，相对于振荡信号载波频率偏移一定频率处，1Hz 带宽内的单边带相位噪声功率相对于载波功率的大小。
    • 单位： dBc/Hz at offset。
    • 说明： 量化了振荡器在短时间尺度内的频率稳定度（频域上的频谱纯度）。值越低（负值越大）越好，表明信号越纯净，抖动越小。射频系统、高速数据转换等要求非常低的相位噪声（通常需要 OCXO 或高规格 TCXO）。

15. 频率可调范围 (Frequency Adjustment Range - Pullability):

    • 定义： （主要针对 VCXO）通过改变控制电压，可以使输出频率在标称频率基础上变化的范围。
    • 单位： ppm。
    • 说明： 用于锁相环或频率微调的场合。

16. 控制电压 (Control Voltage - Vctrl):

    • 定义： （针对 VCXO）用于改变输出频率的外部输入电压。
    • 单位： 伏特 (V)。
    • 说明： 与频率可调范围一起使用。

物理特性参数：

17. 封装类型 (Package Type):

    • 定义： 晶振的物理外形和引脚配置。
    • 常见类型： 插件 (DIP/HC49)，贴片 (SMD): 如 3225 (3.2x2.5mm), 2520 (2.5x2.0mm), 2016 (2.0x1.6mm), 1612 (1.6x1.2mm) 等尺寸命名。VCXO/TCXO/OCXO 可能有更大或更特殊的封装。
    • 说明： 关系到电路板布局设计的空间占用和焊接工艺（回流焊/波峰焊）。小型化是趋势。

18. 引脚功能 (Pinout):

    • 定义： 晶振各个引脚的定义（如电源 Vcc、地 GND、输出 OUT、控制电压 VC、使能脚 OE# 等）。
    • 说明： 必须根据规格书正确连接。

总结:

选择晶振时，需要根据具体应用需求（如频率、精度、温度范围、功耗、尺寸、成本、信号完整性要求）综合考虑这些参数。例如：

• 消费类电子产品: 关注频率、尺寸、成本，精度要求不高（±20ppm - ±50ppm）。
• 工业控制/仪器: 更关注稳定性（温度范围宽，如 -40到+85/+105°C，稳定性 ±10ppm 或更好）、长期可靠性。
• 通信设备: 高精度（±0.5ppm - ±2.5ppm TCXO）、低相位噪声、低抖动是核心需求。
• 车载电子: 宽温度范围（-40到+105/+125°C）、高可靠性，可能需要通过 AEC-Q 等车规认证。
• 可穿戴/物联网: 极低的功耗、小型化封装是关键。
• 导航/卫星: 需要极高的稳定度（OCXO）和低相位噪声。

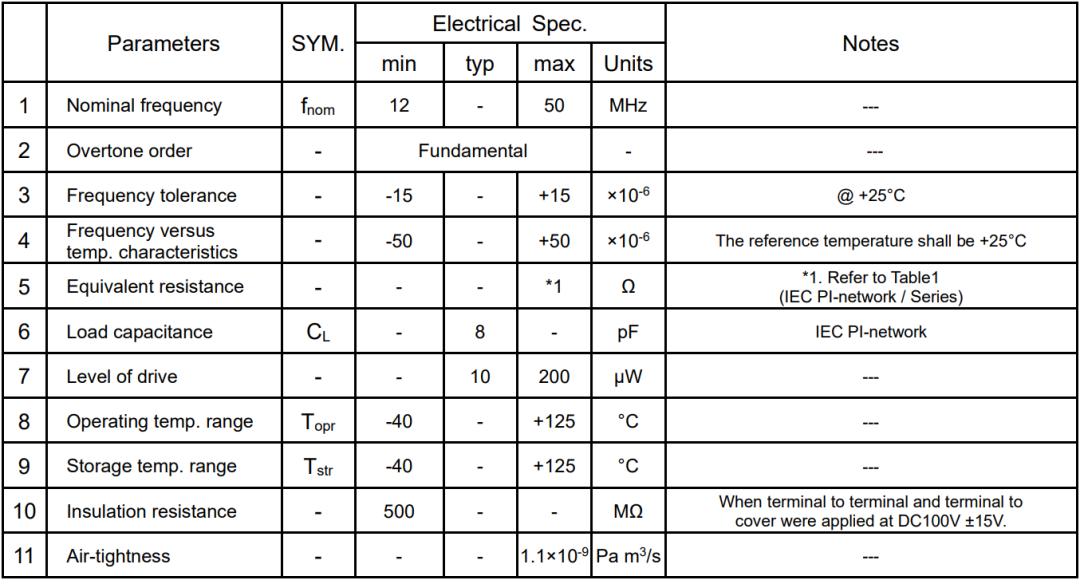

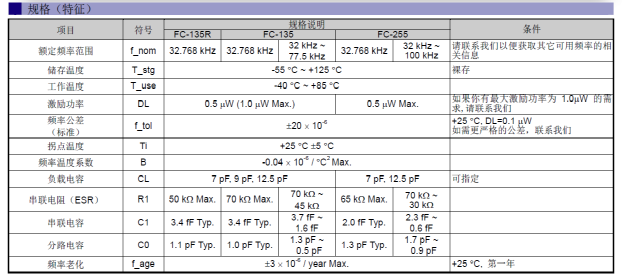

• 实时时钟: 基本只用 32.768kHz 无源晶体（注意负载电容），关注功耗和成本。

务必查阅具体晶振型号的详细规格书以获得准确参数和测试条件。理解这些参数将有助于你为项目选择最合适、性价比最高的晶振。
