以下是晶振的常见类型、分类及测量方法的中文详解：
一、晶振常见类型与分类
晶振主要根据切割方式、功能、封装和频率模式进行分类：
1. 按切割方式与材料分类
| 类型 | 特点 | 典型应用 |
|---|---|---|
| AT切晶体 | 最常用切割角度，频率范围宽（1MHz~150MHz），稳定性较好 | 通用电路、微控制器时钟 |
| 音叉晶体 | 低频（32.768kHz），低功耗，用于计时 | 实时时钟（RTC）、手表 |
| SC切晶体 | 高温稳定性好，抗热应力强 | 高温环境、精密仪器 |
| 石英晶振 | 主流材料，精度高、温度特性稳定 | 绝大多数电子设备 |
| 陶瓷晶振 | 成本低但精度低，温漂较大 | 玩具、简易电器 |
2. 按功能与补偿方式分类
| 类型 | 特点 | 精度 | 适用场景 |
|---|---|---|---|
| SPXO | 普通晶振，无温度补偿 | ±10~100 ppm | 消费电子、基础电路 |
| TCXO | 温度补偿晶振，内置热敏电阻网络补偿温漂 | ±0.1~2 ppm | 通讯基站、GPS、工业设备 |
| VCXO | 压控晶振，频率可通过外部电压微调 | 可调 | 锁相环（PLL）、通信调制 |
| OCXO | 恒温晶振，内部恒温槽保持温度稳定 | ±0.001~0.1 ppm | 雷达、基站核心设备 |
3. 按封装形式分类

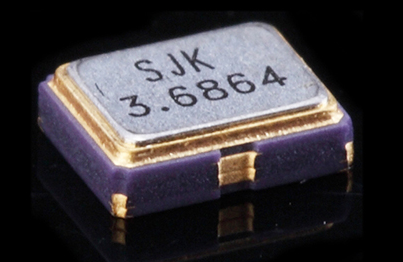

| 封装类型 | 特点 | 典型尺寸 |
|---|---|---|
| 插件（DIP） | 引脚直插式（如HC-49S） | 长型或圆柱形 |
| 贴片（SMD） | 表面贴装（如SMD5032、SMD7050） | 小型化（2×1.6mm） |
4. 按频率模式分类
- 基频晶振：晶体直接振动产生基频（1~50MHz），如16MHz单片机时钟。
- 泛音晶振：振动在基频奇数倍频点（3次、5次泛音），可实现更高频率（100MHz+）。
示例区别：
48MHz晶振若是基频，则为48MHz工作；若是3次泛音，实际基频16MHz，但需电路支持泛音模式输出48MHz。
二、晶振关键测量方法
1. 频率测量
- 工具：示波器、频率计、频谱仪。
- 步骤：
- 离线测试：将晶振焊下，用晶振测试仪直接测量（仅测固有频率）。
- 在线测试：
- 示波器探头（X10档）轻触晶振引脚（避免负载效应）。
- 读取信号频率（需电路供电且正常工作）。
2. 负载电容匹配
- 影响：负载电容（CL）不匹配会导致频偏。
- 测量：
通过阻抗分析仪测试谐振频率，或调整电路中的CL电容（通常15~22pF）观察频率稳定性。
3. 驱动电平验证
- 问题：过驱导致晶振老化，欠驱导致停振。
- 工具：示波器+电流探头。
- 方法：测量晶振引脚电流，计算功率：
( P = I{\text{rms}} \times V{\text{rms}} )
正常值：0.1μW~100μW（参考器件手册）。
4. 频率稳定性与温漂
- 温漂测试：
将晶振置于温箱（-40℃~85℃），记录频率变化。
TCXO温漂曲线需符合±0.5ppm@-30~75℃等规格。
三、注意事项
- 防止静电（ESD）：焊接时使用防静电烙铁。
- 避免机械应力：封装受挤压会导致频率偏移。
- 替换规则：
- 同型号替换（频率、负载电容一致）。
- 基频/泛音不可互换！例如泛音晶振换基频晶振需电路重新设计。
- 虚假振荡检测：
示波器观察波形，异常波形（削顶、畸变）可能是电路问题。
四、快速检测方法
| 现象 | 可能原因 |
|---|---|
| 晶振两端电压差≈0 | 停振（电路未工作/晶振坏） |
| 频率低于标称值 | 负载电容过大/晶体老化 |
| 温漂超规格 | TCXO补偿电路故障 |
提示：用万用表测晶振引脚电压（无源晶振）：正常时两脚电压约为供电电压的50%。
总结表：晶振类型对比
| 类型 | 精度 | 功耗 | 成本 | 典型应用 |
|---|---|---|---|---|
| SPXO | ±20~100 ppm | 低 | 低 | 单片机、家电 |
| TCXO | ±0.1~2 ppm | 中 | 中高 | 5G基站、导航 |
| OCXO | ±0.001~0.1 ppm | 高 | 高 | 卫星通信、原子钟同步 |
| 音叉晶振 | ±20 ppm | 极低 | 低 | RTC（如STM32的32.768kHz） |
掌握这些分类与测量方法，能精准选型并解决90%的晶振故障。实际维修中，优先检查电路供电和负载电容匹配！
