好的，以下是几种常见晶体振荡器（晶振）的封装图（描述）及其对应的标准中文封装名：
-

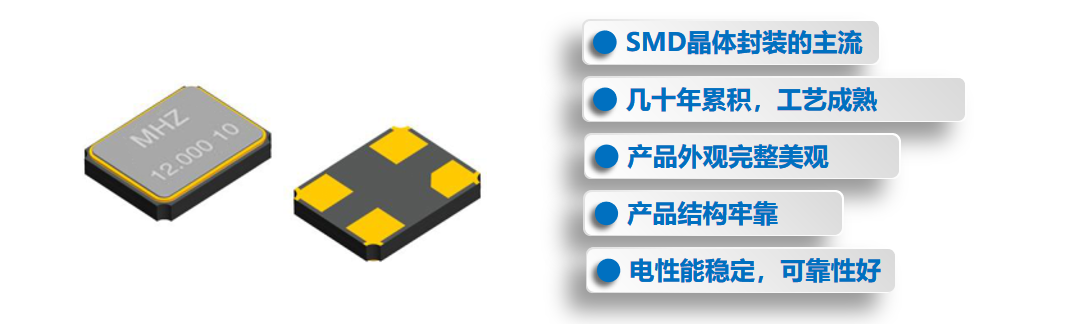

SMD贴片封装 (SMT Packages):
- 封装图描述： 长方形陶瓷或金属基体，表面有金属化焊盘（通常2或4个）。一般没有突出的引脚，焊盘在元件底部边缘（如2脚）或底部两侧（如4脚）。
- 常见中文封装名：
- SMD3225 (尺寸: 3.2mm x 2.5mm) - 非常常见的小尺寸
- SMD5032 / SMD5032 (尺寸: 5.0mm x 3.2mm) - 常见主流尺寸
- SMD7050 / SMD5070 (尺寸: 7.0mm x 5.0mm) - 较大尺寸，功率或特定频率常用
- SMD2520 (尺寸: 2.5mm x 2.0mm) - 超小尺寸
- SMD2016 (尺寸: 2.0mm x 1.6mm) - 超小尺寸（相对少见）
- 四脚贴片 / 四脚SMD (泛指贴片4脚封装，尺寸需看具体型号)
- 二脚贴片 / 二脚SMD (泛指贴片2脚封装，尺寸需看具体型号)
-
DIP插件封装 (Through-Hole Packages):
- 封装图描述： 通常为长方形金属外壳，两边有垂直向下弯曲的引脚（通常是4个引脚，有时2个引脚的功能有效）。需要插入PCB上的通孔进行焊接。
- 常见中文封装名：
- DIP14 (双列直插14脚 - 这是标准尺寸晶振最常用的DIP封装)
- HC-49S / 圆柱型49S (一种半高型圆柱体金属外壳，两侧各有1-2个引脚向下弯曲，垂直插入PCB焊接)
- HC-49U / 矮型49U (相对49S更矮更宽的圆柱体金属外壳，也是两侧引脚向下弯曲)
- HC-49SMD (一种特殊封装，外观像HC-49S，但引脚被设计成在底部水平弯曲，可以贴片焊接，也可插入通孔焊接)
- TO-39 / 金属罐封装 (圆形金属外壳，底座有多个引脚环形排列 - 老式封装，现在相对少见)
- 陶瓷直插 / 陶瓷DIP (陶瓷基体的DIP封装)
-
特殊/其他封装：
- 封装图描述： 较小尺寸或特殊形状。
- 常见中文封装名：
- SOT-23 / 小外形晶体管封装 (非常小的三引脚封装，有时用于特殊的小型有源振荡器或MEMS振荡器)
- DFN/QFN (无引脚扁平封装 / 方形扁平无引脚封装 - 底部有焊盘，四周无引出脚，或底部有焊盘四边有非常短的焊翼)
- TSX / 圆柱形 (细小的玻璃或金属圆柱体，两端有镀银层直接作为焊点 - 常用于手表晶振、小型消费电子中的无源晶体)
- UM系列 / 超小型 (例如 UM-1, UM-5 等，日本厂商命名的小型化DIP插件封装系列)
重要说明:
- “封装图”在纯文本中无法精确展示，需要查阅元器件规格书(Datasheet)或供应商网站/目录获取准确的尺寸图纸和焊盘图案。
- 封装尺寸命名规则 (如 SMD3225, HC-49S) 是行业最通用的标识方式，直接在搜索或选型时使用这些名称最有效。
- 有源振荡器(晶振)和无源晶体 可能使用相同的物理封装（尤其是贴片封装），功能不同但外观可能相似。
- 同一种中文封装名下（如 SMD5032），可能有高度不同（薄型、标准型）或引脚焊盘排列细节（2脚 vs 4脚全焊）的细微差异，具体型号需以规格书为准。
- 插件封装（DIP） 在现代设计中正逐渐被贴片封装（SMT） 取代。
如何找到封装图：
建议在搜索引擎或元器件平台（如Digikey、Mouser、立创商城、贸泽电子）中输入具体的封装名称（如“SMD5032 封装图”、“HC-49S 尺寸图”），就能找到清晰的示意图或尺寸标注图(Dimensional Drawing)。
希望这个列表和说明能帮到你！
LPS33KTR
压力传感器 MEMS压力传感器：300hPa~1200hPa绝对数字输出气压计，带封装凝胶封装 SEN_3.3X3.3MM_SM 1.7V~3.6V
2023-09-21 17:50:08

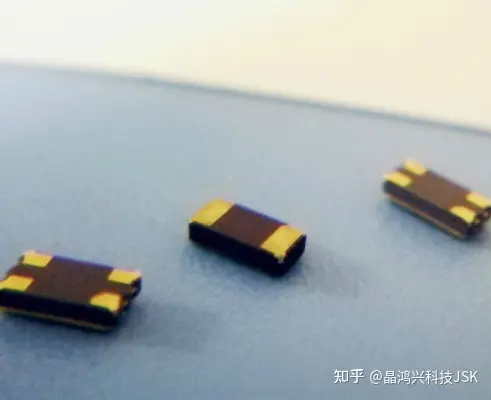

贴片晶振和直插晶振哪个封装好？
根据不同的应用场景，晶振通常有贴片和直插两类封装形式。但是，对于常规应用来说，贴片晶振和直插晶振的选择会有争议。JSK晶鸿兴将为大家详细讲解两种晶振封装形式的优缺点，帮助您了解贴片晶振和直插晶振哪个
2023-06-01 14:31:28
晶振封装秘籍：滚边焊(SEAM)技术大揭秘!
晶振滚边焊(SEAM)是一种焊接技术，主要用于晶体振荡器的封装过程中。它涉及到在氮气环境中使用高温将晶振的盖板与基座焊接在一起完成封装。使得外壳边缘熔化并形成牢固的焊缝。这样的焊接方式可以提高封装
2024-07-22 09:29:17
晶振常见封装工艺及其特点
常见晶振封装工艺及其特点 金属壳封装 金属壳封装堪称晶振封装界的“坚固卫士”。它采用具有良好导电性和导热性的金属材料，如不锈钢、铜合金等，将晶振芯片严严实实地包裹起来。这种封装工艺的优势十分显著
2025-06-13 14:59:10
0532有源晶振的脚位为什么与其他有源晶振的脚位不一样
为什么0532有源晶振的脚位与其他有源晶振的脚位不一样，没有VCC和GND和EN如图这是一个普通的有源晶振从上图看普通的有源晶振是有VCC和GND和EN的而下图0532封装的有源晶振从上面两幅图看
aaaa321
2019-05-27 04:36:15

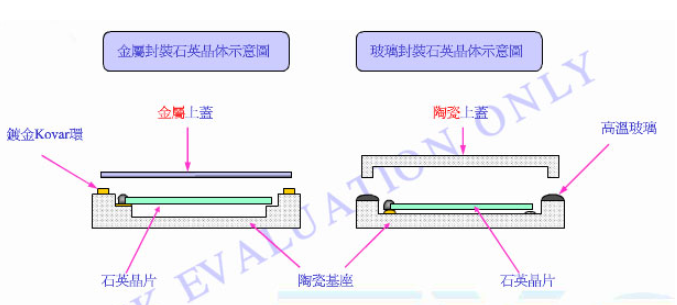

晶振封装技术革命：陶瓷VS金属封装如何影响设备可靠性
