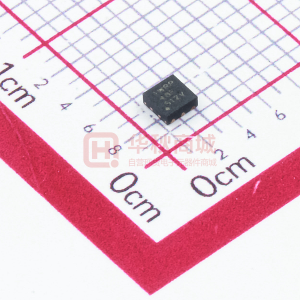

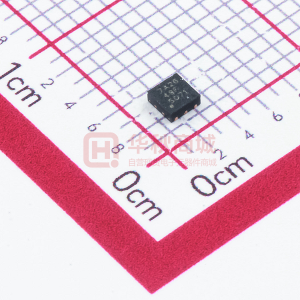

TPS7A26 具有电源正常状态指示功能和可调电流限制功能的 500mA、18V、低 Iq、低压降 (LDO) 线性稳压器

描述

TPS7A25低压降线性稳压器（LDO）集独特的2.4V至18V输入电压范围和极低静态电流（I _{Q < /sub>）组合特性于一体。这些特性可更好地帮助现代电器满足日益严苛的能源要求，并有助于延长便携式电源解决方案的电池寿命。}

TPS7A25有固定电压和可调节电压两种版本可供选用。固定电压版本无需外部电阻器，有助于最大限度减小印刷电路板（PCB）尺寸。为了获得更大的灵活性或更高的输出电压，可调节电压版本使用反馈电阻器将输出电压设置为1.24V到17.7V。两种版本都具有1％的输出调节精度，这有助于为大多数微控制器单元（MCU）提供高精度调节。

在电流为300mA时，TPS7A25 LDO拥有小于300mV的最大压降，因此它比标准线性稳压器的工作效率更高。该最大压降电压允许从5.5V输入电压（V _IN ）至5.0V输出电压（V _OUT ）均实现90％的效率。

电源正常（PG）指示灯可以用来保持MCU处于复位状态，直到电源正常，或用于电源定序.PG引脚为开漏输出;因此，该引脚很容易进行电平位移，以便通过V _OUT 以外的导轨进行监控。内置电流限制和热关断有助于在发生负载短路或故障时保护稳压器。

特性

• 超低I _Q ：2.5μA
• 输入电压：2.4V至18V < /li>
• 可用输出电压选项：
  • 固定：1.25V至5V
  • 可调节：1.24V至17.7V
• 温度范围内的精度为1％
• 低压降：300mA时为300mV（最大值）
• 电源正常输出
• 内部软启动可限制浪涌电流
• 热关断保护和过流保护
• 运行结温范围：-40°C至+ 125°C
• 与1μF输出电子器一起工作时保持稳定
• 封装：SOT-23-6，WSON-6

所有商标均为其各自所有者的财产。

参数 与其它产品相比 线性稳压器（LDO）

  Output options Iout (Max) (A) Vin (Max) (V) Vin (Min) (V) Vout (Max) (V) Vout (Min) (V) Fixed output options (V) Package Group Features Regulated outputs (#) Operating temperature range (C) Thermal Resistance θJA (°C/W) Noise (uVrms) Approx. price (US$) Rating Output capacitor type PSRR @ 100 KHz (dB) Accuracy (%) Vdo (Typ) (mV) Iq (Typ) (mA) Package size: mm2:W x L (PKG)   TPS7A26 TPS7A16 TPS7A19 TPS7A25 Adjustable output
Fixed output     Adjustable Output
Fixed Output     Adjustable Output     Adjustable Output
Fixed Output     0.5     0.1     0.45     0.3     18     60     40     18     2.4     3     4     2.4     17.45     18.5     18     17.64     1.24     1.2     1.5     1.24     1.25
1.8
3.3
5.0     3.3
5       1.25
1.8
3.3
5     WSON | 6     MSOP-PowerPAD | 8
SON | 8     SON | 8     WSON | 6     Enable
Power good
Soft Start
Thermal shutdown     Enable
Power Good     Enable
Power Good     Enable
Power good
Soft Start
Thermal shutdown     1     1     1     1     -40 to 125     -40 to 125     -40 to 125     -40 to 125     73     45     48     73     200     215       200     0.49 | 1ku     1.39 | 1ku     0.59 | 1ku     0.44 | 1ku     Catalog     Catalog     Catalog     Catalog     Ceramic     Ceramic     Ceramic     Ceramic       26     45       1     2     2     1     330     60     240     200     0.0025     0.005     0.015     0.0025     See datasheet (WSON)     8MSOP-PowerPAD: 15 mm2: 4.9 x 3 (MSOP-PowerPAD | 8)
See datasheet (SON)     See datasheet (SON)     See datasheet (WSON)

方框图

•

  TPS7A26 - 功能方框图
