SN65LBC182和SN75LBC182是差分数据线收发器,在SN75176的交易标准封装中具有高水平的ESD保护。它们专为平衡传输线而设计,符合ANSI标准TIA /EIA-485-A和ISO 8482. SN65LBC182和SN75LBC182结合了3态,差分线路驱动器和差分输入线路接收器,两者均采用单一操作V电源。驱动器和接收器分别具有高电平有效和低电平有效,可以外部连接在一起作为方向控制。
驱动器输出和接收器输入在内部连接形成差分输入/输出(I /O)总线端口,旨在为总线提供最小负载。该端口可在各种共模电压下工作,使该器件适用于派对线应用。该器件还包括用于电气噪声环境应用(如工业过程控制或功率逆变器)中的派对线数据总线的附加功能。
SN75LBC182和SN65LBC182总线引脚还具有相当于四分之一的高输入电阻单元负载允许在总线上连接多达128个类似设备。高ESD耐受性可保护设备的有线连接。 (有关更高级别的保护,请参阅SN65 /75LBC184,文献编号SLLS236。)
差分驱动器设计采用压摆率控制输出,足以传输高达250 kbps的数据。与不受控制的电压转换相比,摆率控制允许更长的无端接电缆和更长的主干长度。当输入悬空(开路)时,接收器设计提供高电平的故障安全输出。通过禁用驱动器和接收器可以实现极低的器件供电电流。
SN65LBC182的工作温度范围为-40°C至85°C,SN75LBC182的工作温度范围为0° C至70°C。
| Supply Voltage(s) (Nom) (V) |
| No. of TX |
| No. of RX |
| Duplex |
| Signaling Rate (Max) (Mbps) |
| IEC 61000-4-2 Contact (+/- kV) |
| HBM ESD (kV) |
| Fault Protection (V) |
| Number of Nodes |
| Common Mode Range |
| ICC (Max) (mA) |
| Isolated |
| Rating |
| Operating Temperature Range (C) |
| Package Group |
| Approx. Price (US$) |
| SN65LBC182 | SN75LBC182 |
|---|---|
| 5 | 5 |
| 1 | 1 |
| 1 | 1 |
| Half | Half |
| 0.25 | 0.25 |
| 8 | 8 |
| 15 | 15 |
| -10 to 15 | -10 to 15 |
| 128 | 128 |
| -7 to 12 | -7 to 12 |
| 30 | 30 |
| No | No |
| Catalog | Catalog |
| -40 to 85 | 0 to 70 |
| PDIP SOIC | PDIP SOIC |
| 1.10 | 1ku | 1.10 | 1ku |

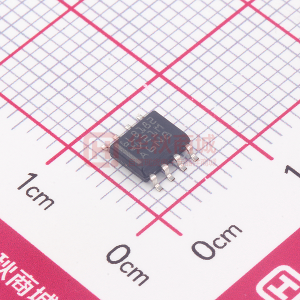

型号:SN65LBC182DR 封装:SOIC-8
品牌:TI 描述:类型:收发器 驱动器/接收器:1/1 数据速率:250Kbps 电源电压:4.75V~5.25V
