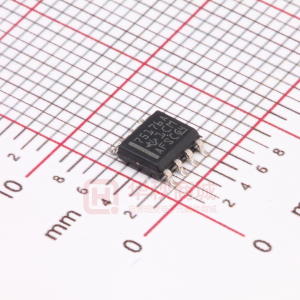

SN75176A 差动总线收发器

SN75176A差分总线收发器是一种单片集成电路，设计用于多点总线传输线上的双向数据通信。它专为平衡传输线而设计，符合ANSI标准EIA /TIA-422-B和ITU RecommendationV.11。

SN75176A结合了3态差分线路驱动器和差分输入线路接收器，两者都运行来自一个5 V电源。驱动器和接收器分别具有高电平有效和低电平有效，可以外部连接在一起作为方向控制。驱动器差分输出和接收器差分输入在内部连接，形成差分输入/输出（I /O）总线端口，设计用于在驱动器禁用或VCC = 0时为总线提供最小负载。这些端口具有广泛的正负极性 - 模式电压范围使该器件适用于派对线应用。

该驱动器设计用于处理高达60 mA的吸收或源电流负载。该驱动器具有正负电流限制和热关断功能，可防止线路故障。热关断设计发生在约150°C的结温下。接收器的最小输入阻抗为12kΩ，输入灵敏度为±200 mV，典型输入迟滞为50 mV。

SN75176A可用于采用SN75172和SN75174四路差分线路驱动器以及SN75173和SN75175四路差分线路接收器的传输线应用。

SN75176A的工作温度范围为0°C至70°C。
