一、核心价值：预判性能偏差远比机理研究更实用

进入先进工艺节点，器件性能波动早已不是流片后才关注的次要现象。它直接影响设计收敛、余量设计与标准单元稳定性，还会大幅增加研发后期反复定位版图敏感行为的成本。

行业研发更需要提前预判电性偏差，依据规律优化设计规则、器件模型与工艺方案，从源头规避风险。借助晶圆实测、DOE 试验设计与三维 TCAD 仿真，可提前评估版图与工艺方案对器件性能的影响，把器件层面研究落地到全流程研发中。

目前行业研发思路已完成升级：从定性发现问题转为量化偏差数据、完善设计规范，帮助工程师在流片前规避多数设计隐患。

PDF

二、紧凑模型：打通器件物理与电路设计

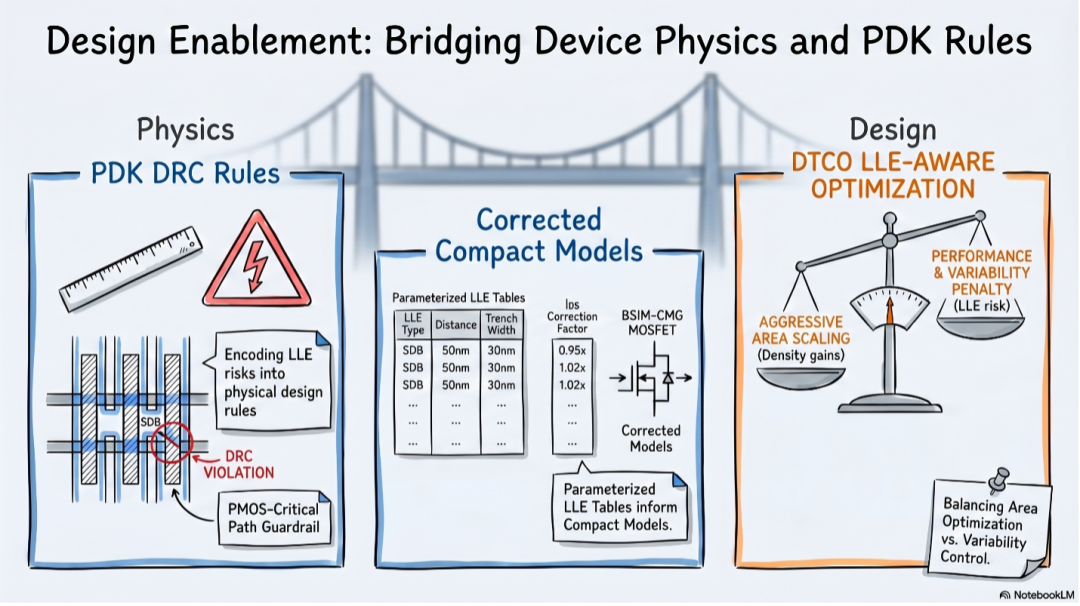

优质的TCAD仿真结果，只有转化为电路设计通用参数才能发挥价值。本研究将版图应力带来的器件性能偏差，精准匹配BSIM‑CMG 紧凑模型核心参数，包括U0、UA、DVTP0、DVTP1、DVTP2、LPE0，适配主流SPICE仿真流程。
版图应力会造成器件迁移率、阈值电压等关键参数偏移。仅停留在器件层面的分析虽有参考价值但无法工程落地；将这类偏移量录入标准化模型后，可直接用于电路时序、漏电流、单元库参数标定，把版图应力效应纳入电压、温度、工艺偏差一体化设计管控体系。
先进工艺下PMOS器件性能波动幅度较大，若未纳入紧凑模型管控，极易出现硅片实测与电路预测出现无法解释的失配，造成设计返工。

PDF

三、赋能 PDK 迭代：让版图应力效应标准化、可管控

当版图关联的器件偏差能够通过紧凑模型精准量化，首个核心落地场景，就是赋能 PDK 工艺设计套件的迭代升级。这也是先进工艺从技术研发，走向商业化、规模化赋能设计端的关键一步。
现代PDK早已不是简单的参数与规则合集，而是工艺端向设计端将关键认知编码固化、传递工艺特性、设计规范与风险要点的核心载体。因此，版图应力带来的局部版图效应（LLE），必须纳入PDK的标准化优化体系。

本次研究从多个维度补齐了传统PDK的短板：

新增完善的LLE效应数据表；

配置应力参数智能修正公式；

搭建应力适配的设计规则检查机制；

针对高风险器件，定制场景化专属模型参数。

针对PMOS核心应用区域，我们精准界定了扩散间距、激进式栅极切割带来的性能波动，消除传统工艺中未文档化的敏感度问题。同时针对沟槽宽度、侧墙厚度等关键工艺参数，建立了精细化、标准化管控标准。
优质的PDK迭代，绝非简单堆砌参数，而是聚焦高影响、高频发的器件敏感特性，从源头帮设计团队规避不良设计方案。忽略版图应力核心效应的PDK，虽然可以满足基础设计需求，但会大幅抬升后端研发的风险与管控难度，让先进工艺的性能与良率优势难以真正发挥。

PDF

四、DTCO 优化：不能只追密度，必须兼顾波动与良率

DTCO 设计工艺协同优化不能只追求面积缩小与布线便利。行业通过架构精简、版图压缩提升集成密度的同时，会加剧器件与周边应力环境的相互作用，形成密度提升与性能稳定相互制约的局面。
融入 LLE 预判能力的建模体系，可在评估新版图、新单元架构时，同步核查应力损耗、PMOS 性能衰减与工艺窗口变化，提前排查量产隐患。
如今DTCO研发目标从传统PPA（功耗、性能、面积），升级为PPAV（功耗、性能、面积、变异性），单纯依靠尺寸缩减实现工艺迭代，并非无代价缩放，无法兼顾长期研发效益。

PDF

五、工艺优化：精准区分参数权重，聚焦核心管控点

这套建模体系同样适用于后端工艺优化，能够清晰划分各类工艺参数对应力效应的影响程度，精简研发管控重心。

栅极切割时序、隔离层材料、浅沟槽宽度、侧墙厚度均为高敏感工艺参数，具有显著应力敏感度，微小偏差就会显著劣化 PMOS 性能；而侧墙沉积工艺对应力影响较弱，可降低管控优先级。

明确参数影响权重，能帮助工艺团队合理分配研发与检测资源，精准解决应力相关工艺瓶颈，减少资源浪费。

PDF

六、前置设计约束：研发早期控风险，大幅降低试错成本

本系列研究始终坚守行业共识：越早摸清器件敏感特性，后期管控与优化成本越低，这套建模体系完美践行这一研发理念。
明确各类版图结构、工艺参数对PMOS 应力性能的影响规律后，可提前输出标准化设计建议、版图布局准则与技术护栏，在演变为产品级问题之前从源头杜绝量产阶段出现大规模器件性能异常。
落地形式灵活多元：划定 PMOS 核心区域栅极切割禁用方案、规范扩散结构布设间距、收紧关键工艺参数管控标准等。落地方式可灵活调整，但核心价值始终不变：打通底层物理研究与前置化工程决策的壁垒。
在注重产品上市周期的半导体行业，流片后再整改性能波动问题，试错成本居高不下；而提前将应力效应纳入紧凑模型、PDK 规范与版图设计准则，能够在研发初期完成风险规避与性能区间锁定。

PDF

七、技术边界：客观界定适用范围，保证工程落地有效性

一套具备产业落地价值的工程技术体系，必须清晰划定自身适用范围与技术边界。
本次研究并未追求一次性解决全品类器件性能波动问题，研究范围精准聚焦局部工艺偏差、版图诱导应力调控效应及对应电学影响，暂不覆盖整片晶圆全域性能波动、工厂全流程制造随机偏差等大范围变量。
当前技术体系存在多项客观现实局限：部分底层核心工艺参数受底层技术保密性与专利属性约束；整套模型基于7nm FinFET工艺搭建，跨工艺节点、跨晶圆厂直接复用需重新完成全面验证；同时还受实测数据误差、仿真算力成本、固定几何结构预设、为保证应力与工艺模型可计算而进行的简化等客观条件制约。
以上局限并非技术短板，而是贴合量产实际的合理取舍。试图囊括所有性能影响因素的通用模型，往往因覆盖面过广失去实际落地价值。精准聚焦应力相关 LLE 问题、划定清晰研究边界，才能让技术成果真正落地可用。技术研发的核心，不在于穷尽全部影响因素，而在于精准把控核心变量，有效支撑工艺与设计端各项核心决策。

PDF

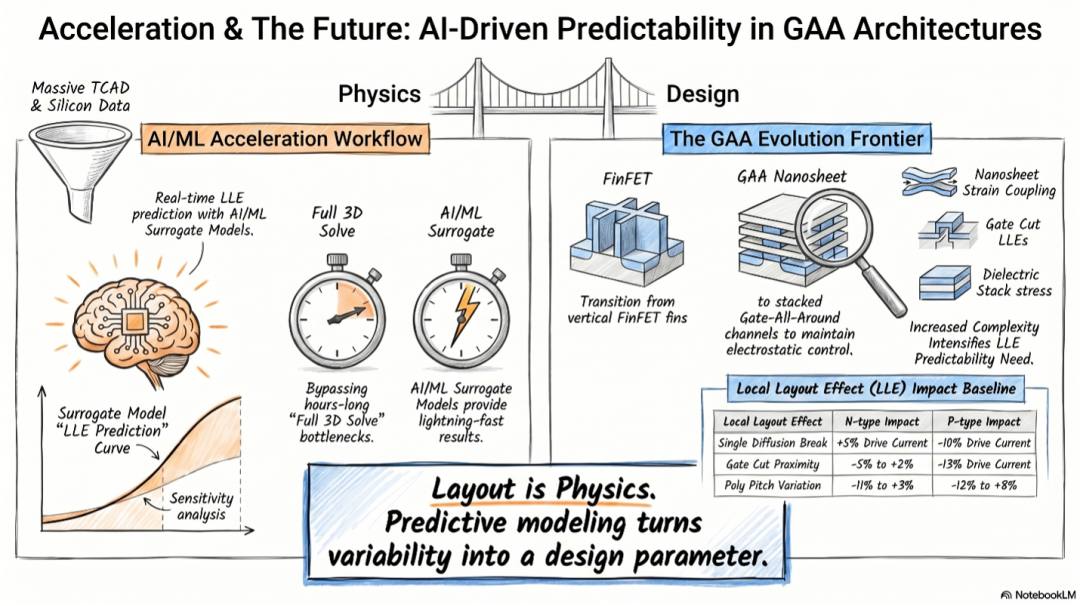

八、AI/ML 赋能：解决 TCAD 仿真效率瓶颈

随着研究从实测表征延伸至智能建模与工艺拓展探索，行业全新研发瓶颈已然显现：底层物理机理研究日趋成熟，海量仿真运算效率不足成为最大阻碍。
高精度校准 TCAD 仿真模型性能强悍，但针对海量版图场景、工艺配比、温度工况做全域仿真，算力成本与时间成本居高不下，而 AI 人工智能与机器学习，恰好成为破解这一难题的最优解。
AI 与机器学习在该领域主要承担两大核心作用：

1. 代理智能建模：依托海量仿真数据与实测硅片数据搭建快速预测模型，替代全流程高精度仿真，极速完成版图应力性能评估；
2. 试验设计智能优化：依托数据算法自主筛选高价值仿真与实测样本，告别人工盲目试验，大幅提升研发效率。

两大应用方向全面提升 LLE 版图效应相关工艺研发的规模化落地能力与量产实用性。该发展方向前景广阔，核心定位为赋能提速、辅助增效，在保留传统物理建模核心逻辑的基础上提升落地效率，而非取代经典物理仿真技术。

PDF

九、未来前沿：复合 LLE 效应建模

现有技术体系尚存一处可深度挖掘的研究空间，同时也是行业未来核心研究方向：实际量产芯片版图中，通常会同时叠加多种 LLE 作用机理。
现阶段行业主流研究，大多采用单一变量隔离分析法，单独研究扩散断裂、栅极切割、鳍片间距等结构的独立作用规律，这也是梳理物理因果关系的基础手段。但真实商用量产版图中，多种结构偏差常常同步叠加、相互作用。
由此催生全新前沿研究领域 ——复合 LLE 版图效应建模。研究重心从单一结构影响，升级为多类相邻版图结构耦合作用机理研究，研判各类效应是线性叠加、相互制衡，还是催生全新未知器件工况。伴随标准单元架构持续精简、布线空间不断压缩，复合版图效应研究的产业重要性愈发凸显。

现有研究成果已经梳理完成核心一级影响因素，完成物理层面应力作用路径解析，为后续复杂版图场景下的复合效应精准研判，筑牢坚实技术根基。

PDF

十、架构迭代不解决本质问题：GAA 仍需应力与 LLE 管控

诸多行业从业者心存疑问：工艺从FinFET全面升级为GAA 环绕栅极晶体管后，应力相关 LLE 版图效应将不再具备研究价值。
事实并非如此。器件物理作用机理会随架构迭代发生改变，但核心研发难题始终存在。GAA架构重构了器件静电控制方式与几何布局结构，却无法改变器件沟道处于高度集成的力学环境的客观事实，器件性能依旧深度受周边几何结构、制备材料、生产工艺流程制约。
恰恰相反，行业发展趋势证明，GAA不会消除应力 LLE 问题。即便完成器件架构全面升级，具备版图适配、应力管控、趋势预判能力的建模体系依旧是刚需。结构更复杂的三维立体器件、更高集成度工艺方案，更加需要搭建打通几何结构、制备工艺、电学性能的一体化研究体系，这也推动现有技术体系向GAA工艺延伸成为必然趋势。
这也印证全文核心研发理念：器件硬件架构可不断迭代升级，但底层研发逻辑恒定不变 ——器件局部环境起决定性作用，先进制程尺寸微缩技术的发展，愈发依赖布局环境与材料、工艺物理机理的协同适配研究。

PDF

十一、行业核心启示：打破器件、工艺、设计的研发壁垒

纵观全文不难发现，应力相关局部版图效应，处于器件物理、工艺集成、紧凑模型研发、PDK 开发、DTCO 协同优化多个工程层的交叉点。
本次研究最大的产业价值，便是打破各领域研发壁垒，实现全链路技术互通：从晶圆实测入手，借助TCAD仿真深挖底层物理机理，对接通用工业紧凑模型，最终落地指导前端版图设计与后端量产工艺优化。
该项研究的行业价值，早已超越普通器件性能偏移分析。不再局限于单一器件电流偏差、小众版图结构影响等浅层研究，而是紧跟先进制程发展趋势，聚焦以往易被忽视、如今制约工艺发展的跨领域耦合关系。从产业视角来看，应力相关 LLE 版图效应，并非工艺尺寸微缩进程中的偶然问题，而是先进半导体工艺发展最真实的行业现状缩影。
认清行业发展趋势即可明确：预判式智能建模绝非纯学术领域的附加研究内容，更是保障新一代先进半导体工艺顺利商业化落地的核心支撑技术。

PDF

全文总结

应力相关局部版图效应研究，产业实际应用价值远超基础器件性能表征范畴。依托大规模晶圆实测数据、版图适配试验设计、高精度三维 TCAD 校准仿真、紧凑模型参数智能映射四大核心技术，整套研究体系搭建起完整产业应用链路：从局部机械应力特性研究，延伸至SPICE 仿真性能预判、PDK 工艺规范制定、DTCO 协同优化决策、量产工艺迭代升级，成功将晦涩专业的器件物理理论，转化为可切实提升先进制程研发效率、加速产业落地的实用核心技术。
同时该研究体系定位清晰、边界明确，专注攻克局部应力引发的器件性能波动难题，不盲目涉足全域量产制造偏差研究，深耕主流先进 FinFET工艺赛道，精准解决行业刚需痛点，实现技术高效落地应用。
行业未来技术演进路径清晰明朗：AI 机器学习智能建模、复合版图效应深度研究、GAA 全新器件架构技术延伸，均是顺势而为的技术升级方向。所有技术迭代始终围绕核心主旨：先进工艺节点下，版图不再只是单纯的几何图形排布，更是融合器件物理特性、工艺制备难点、芯片电路设计三大领域的核心技术载体。

文末寄语

本系列研究始于一个行业基础问题：规格一致的晶体管，为何会因周边版图布局不同出现性能差异？也由此引发深度思考：当版图布局成为影响芯片性能的核心物理因素，半导体行业整体研发模式将迎来全新变革。

版图、工艺、建模深度绑定已是先进 CMOS 工艺发展常态，稳步实现各类电性效应可控可预判，才是半导体工艺长期发展的核心方向。
