浮思特 | 至信微SMC40N065T4BS碳化硅MOSFET，高效能电源设计新选择

碳化硅(SiC)作为第三代半导体的核心材料，凭借高耐压、低损耗、耐高温的先天优势，成为高压DC/DC、车载充电、可再生能源等领域的"性能突破口"。

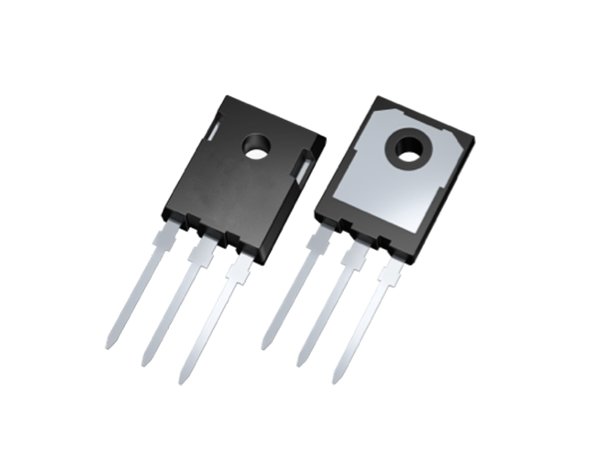

作为至信微电子的合作代理商，浮思特科技近期接触其推出的高性能SiC MOSFET——SMC40N065T4BS，今天就从技术原理到实际应用，为大家拆解这款器件的核心价值。

先搞懂：碳化硅凭什么颠覆传统硅基器件?

要理解SMC40N065T4BS的优势，首先得明确碳化硅材料的底层逻辑。与传统硅基IGBT相比，碳化硅的禁带宽度是硅的3倍以上，击穿电场强度更是达到硅的10倍。这两个核心特性直接带来两大突破：

耐压与效率的平衡：无需依赖复杂的器件结构就能实现高压耐受，同时导通电阻大幅降低，从根源上减少能量损耗;

高频与可靠性的提升：单极型导电特性消除了少数载流子存储效应，开关速度可达硅基器件的5-10倍，且高温稳定性更优(可在200℃以上稳定工作)。

至信微的SMC40N065T4BS正是基于这些材料优势，通过精细化设计实现了性能落地，尤其在650V电压等级下展现出极强的竞争力。

硬核参数拆解：SMC40N065T4BS的五大核心优势

这款器件的参数表看似简洁，实则每一项都精准匹配工业级应用需求。结合我们浮思特科技在实际项目中的测试数据，其优势可归纳为以下五点：

宽禁带技术赋能基础性能：作为纯正的SiC MOSFET器件，其650V耐压与55A电流的组合的适配性极强，既能满足高压场景的绝缘要求，又能通过大电流输出提升系统功率等级，完美覆盖中大功率应用场景。

低阻高速实现损耗革命：低导通电阻特性让器件在大电流工况下的导通损耗显著降低，而低电容设计则为高速开关提供了基础——实测开关频率可提升至硅基方案的3倍以上，开关损耗降低70%-80%，这对追求高效的电源系统至关重要。

低反向恢复电荷提升可靠性：反向恢复电荷(Qrr)近乎为零的特性，解决了传统硅基器件开关时的反向电流冲击问题，不仅减少了额外损耗，更降低了器件烧毁风险，尤其适合高频斩波的DC/DC变换器场景。

散热优化降低系统成本：得益于碳化硅材料的高导热率(是硅的2.5倍)，SMC40N065T4BS的发热密度大幅降低。我们在车载充电机项目测试中发现，采用该器件后，散热器体积可缩小30%以上，同时省去了部分散热风扇，系统综合成本下降明显。

环保合规适配全球市场：无卤设计与RoHS环保标准的契合，让采用该器件的产品无需额外调整就能满足欧美市场的准入要求，为设备厂商的全球化布局扫清了障碍。

场景落地：从实验室到产业端的价值释放

参数优势最终要通过应用落地体现价值。结合浮思特科技服务的客户案例，SMC40N065T4BS在四大领域的表现尤为突出：

车载充电机(OBC)：在新能源汽车800V平台逐步普及的背景下，该器件的高速开关特性可将OBC功率密度提升至4kW/L以上，配合低损耗优势，能实现"10分钟充至80%"的快充体验，目前已被多家车企的辅助充电机方案采用。

可再生能源领域：在光伏逆变器中，其高转换效率特性可使系统效率突破99%，按100kW电站计算，年发电量可增加1.5%以上;在储能变流器中，高频开关能力让设备体积缩小50%，非常适合分布式储能场景。

高压DC/DC变换器：在新能源汽车高压平台或工业电源系统中，650V耐压与高速开关的组合，能简化变换器拓扑结构，用两电平方案替代传统三电平设计，减少器件数量的同时提升可靠性。

高效开关电源(SMPS)：对于通信基站、数据中心等对电源可靠性要求极高的场景，该器件的低损耗与高温稳定性可降低电源故障概率，同时缩小电源模块体积，为机房节省安装空间。

设计考量与选型建议

在选择SMC40N065T4BS时，工程师需要注意：

驱动设计：虽然SiC MOSFET驱动电压与传统MOSFET类似，但建议使用专用的驱动芯片以获得最佳开关性能

布局优化：高频应用需要特别注意PCB布局，减小寄生电感对开关性能的影响

热设计：虽然热损耗降低，但仍需保证良好的散热路径

作为至信微电子在功率半导体领域的重要合作伙伴，浮思特科技不仅提供优质的产品供应，更致力于为客户提供全面的技术支持和解决方案服务。我们与至信微电子保持紧密的技术交流，确保将最先进的功率器件技术与客户的实际需求相结合。

SMC40N065T4BS代表着至信微电子在宽禁带半导体领域的深厚技术积累，也体现了浮思特科技为客户提供高性能解决方案的承诺。在迈向高效、紧凑的电力电子未来的道路上，我们将持续为工程师伙伴们带来更多优质的产品选择和技术支持。
