Onsemi碳化硅MOSFET NTHL060N065SC1的性能剖析与应用指南

在电力电子领域，碳化硅（SiC）MOSFET凭借其卓越的性能逐渐成为工程师们的首选。今天我们就来详细剖析Onsemi的一款650V、44毫欧的N沟道碳化硅MOSFET——NTHL060N065SC1。

文件下载：onsemi NTHL060N065SC1碳化硅 (SiC) MOSFET.pdf

一、产品特性亮点

低导通电阻

该MOSFET在不同的栅源电压下展现出出色的低导通电阻特性。在 $V{GS}=18V$ 时，典型导通电阻 $R{DS(on)}$ 为44毫欧；当 $V_{GS}=15V$ 时，典型值为60毫欧。低导通电阻意味着在导通状态下，器件的功率损耗更低，能够有效提高系统的效率。这对于追求高功率密度和低能耗的应用场景，如开关模式电源（SMPS）、太阳能逆变器等，具有重要意义。

超低栅极电荷和输出电容

超低的栅极总电荷 $Q{G(tot)}=74nC$ 和低输出电容 $C{oss}=133pF$ 是这款MOSFET的另外两大优势。低栅极电荷可以减少驱动电路的功耗，加快开关速度，降低开关损耗；而低输出电容则有助于减少开关过程中的能量损耗，提高系统的动态性能。

雪崩测试与高温性能

该器件经过100%雪崩测试，保证了其在雪崩状态下的可靠性。同时，其最高结温 $T_{J}$ 可达175°C，并且是无卤产品，符合RoHS标准（豁免条款7a，二级互连为无铅2LI），能够适应高温、恶劣的工作环境。

二、最大额定值与电气特性

最大额定值

参数	符号	数值	单位
漏源电压	$V_{DSS}$	650	V
栅源电压	$V_{GS}$	±22/-5/+18	V
推荐栅源电压（$T_{c}<175^{\circ}C$）	$V_{GSop}$	-5/+18	V
连续漏极电流（$T_{c}=25^{\circ}C$）	$I_{D}$	47	A
功率耗散（$T_{c}=25^{\circ}C$）	$P_{D}$	176	W
连续漏极电流（$T_{c}=100^{\circ}C$）	$I_{D}$	33	A
功率耗散（$T_{c}=100^{\circ}C$）	$P_{D}$	88	W
脉冲漏极电流（$T_{c}=25^{\circ}C$）	$I_{DM}$	143	A
工作结温和存储温度范围	$T{J},T{stg}$	-55 to +175	°C
源极电流（体二极管）	$I_{S}$	47	A
单次脉冲漏源雪崩能量	$E_{AS}$	51	mJ
焊接时最大引脚温度（距外壳1/8"，5s）	$T_{L}$	260	°C

从这些最大额定值可以看出，该MOSFET在电压、电流和功率方面具有较高的承受能力，但在实际应用中，我们需要根据具体的工作条件合理选择参数，避免超过额定值导致器件损坏。

电气特性

关断特性

• 漏源击穿电压 $V_{(BR)DSS}$ 为650V，温度系数为 -0.15V/°C，这意味着随着温度的升高，击穿电压会略有下降。
• 零栅压漏极电流 $I{DSS}$ 在 $T{J}=25^{\circ}C$ 时为10μA，在 $T_{J}=175^{\circ}C$ 时为1mA，说明温度对漏极电流有较大影响。

导通特性

• 栅极阈值电压 $V{GS(TH)}$ 范围为1.8 - 4.3V，推荐栅极电压 $V{GOP}$ 为 -5V 到 +18V。
• 漏源导通电阻 $R{DS(on)}$ 在不同的栅源电压和温度下有不同的值，这为我们在设计电路时提供了更多的选择。例如，在 $V{GS}=18V$，$I{D}=20A$，$T{J}=25^{\circ}C$ 时，典型值为44毫欧；在 $T_{J}=175^{\circ}C$ 时，为49毫欧。

其他特性

• 输入电容 $C{ISS}=1473pF$，输出电容 $C{OSS}=133pF$，反向传输电容 $C_{RSS}=13pF$。
• 总栅极电荷 $Q{G(tot)}=74nC$，栅源电荷 $Q{GS}=20nC$，栅漏电荷 $Q_{GD}=23nC$。
• 开关特性方面，开通延迟时间 $t{d(ON)}$ 为12ns，上升时间 $t{r}$ 为32ns，关断延迟时间 $t{d(OFF)}$ 为23ns，下降时间 $t{f}$ 为8ns。

这些电气特性为我们理解器件的工作原理和性能提供了详细的信息，在设计电路时，我们需要根据这些特性来优化电路参数，提高系统的性能。

三、典型应用场景

该MOSFET适用于多种典型应用场景，如开关模式电源（SMPS）、太阳能逆变器、不间断电源（UPS）和能量存储系统等。在这些应用中，其低导通电阻、低开关损耗和高可靠性能够有效提高系统的效率和稳定性。例如，在太阳能逆变器中，碳化硅MOSFET可以减少能量转换过程中的损耗，提高太阳能电池板的发电效率；在UPS中，其快速开关速度和高功率密度可以保证在市电中断时，能够迅速为负载提供稳定的电源。

四、热阻与封装信息

热阻特性

参数	符号	最大值	单位
结到壳热阻（稳态）	$R_{JC}$	0.85	°C/W
结到环境热阻（稳态）	$R_{JA}$	40	°C/W

热阻是衡量器件散热性能的重要指标，较低的热阻意味着器件能够更快地将热量散发出去，从而保证器件在高温环境下的正常工作。在实际应用中，我们需要根据热阻特性来设计散热系统，确保器件的结温不超过最大额定值。

封装信息

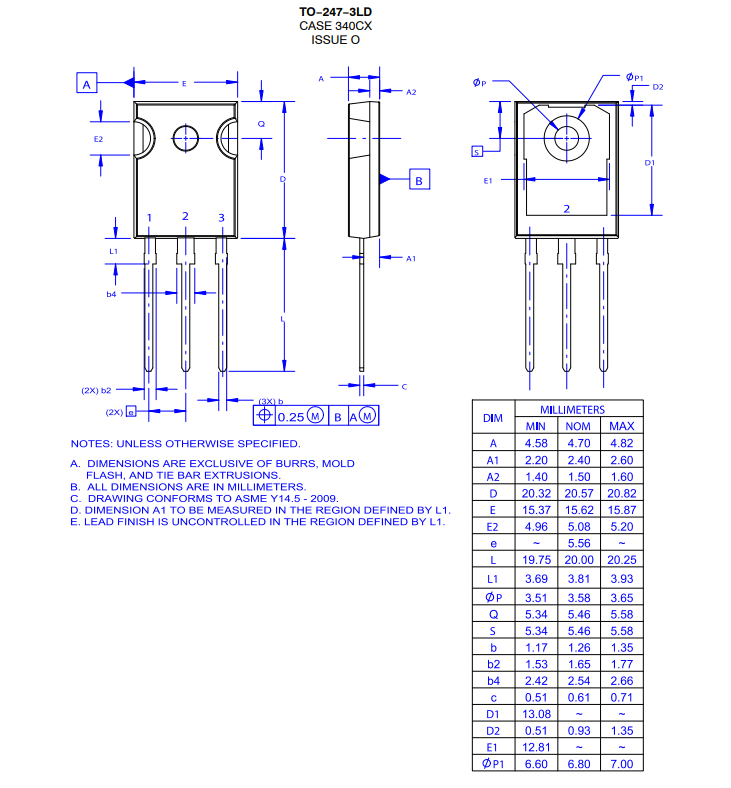

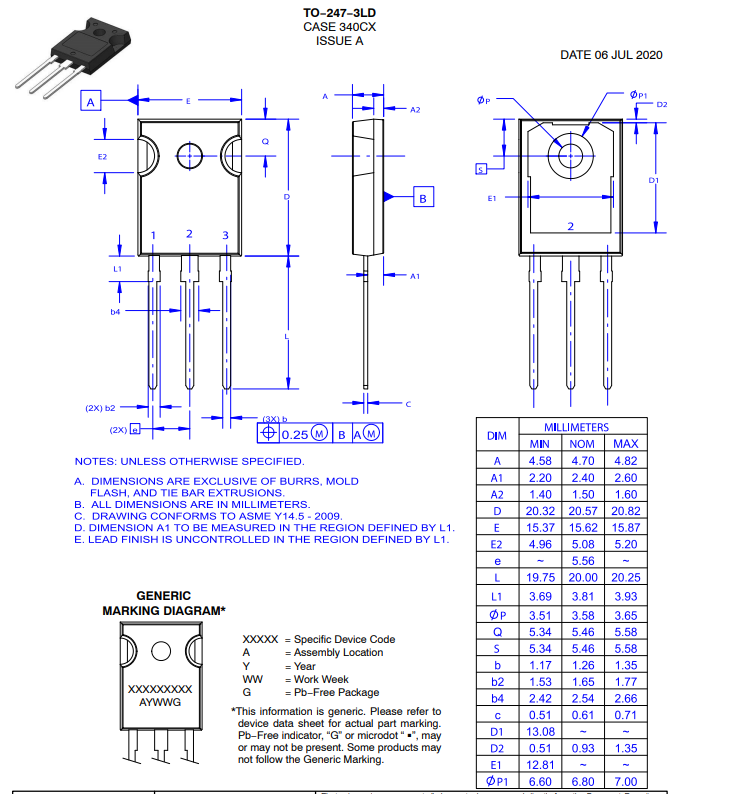

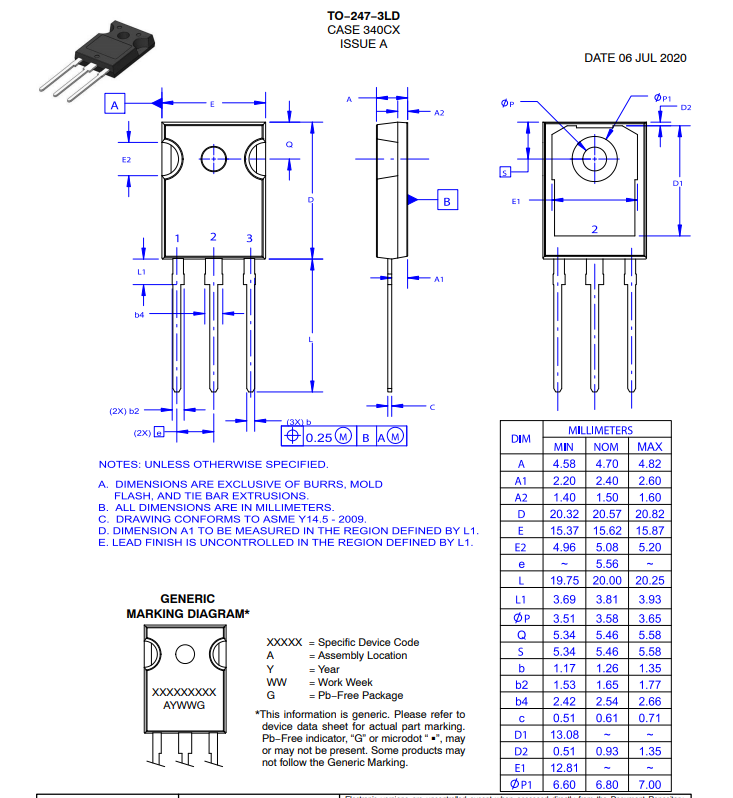

该MOSFET采用TO - 247 - 3L封装，这种封装具有良好的散热性能和机械稳定性。同时，文档中还提供了详细的封装尺寸信息，方便我们在PCB设计时进行布局。

五、总结与思考

Onsemi的NTHL060N065SC1碳化硅MOSFET以其出色的性能和广泛的应用场景，为电力电子工程师提供了一个优秀的选择。在实际设计过程中，我们需要充分考虑器件的最大额定值、电气特性、热阻特性等因素，合理选择参数，优化电路设计，以提高系统的性能和可靠性。同时，我们也需要关注器件的散热问题，确保器件在高温环境下能够稳定工作。大家在使用这款MOSFET时，有没有遇到过什么问题或者有什么独特的设计经验呢？欢迎在评论区分享交流。
