探索 onsemi NTHL022N120M3S SiC MOSFET：高效能与可靠性的完美结合

在电子工程师的设计世界里，选择合适的功率器件是实现高性能、高可靠性电路的关键。今天，我们将深入探讨 onsemi 的 NTHL022N120M3S 碳化硅（SiC）MOSFET，这款器件在众多应用中展现出了卓越的性能。

文件下载：onsemi NTHL022N120M3S EliteSiC碳化硅MOSFET.pdf

器件概述

NTHL022N120M3S 是一款 N 沟道 MOSFET，属于 onsemi 的 EliteSiC 系列。它具有 1200V 的耐压能力，典型导通电阻（RDS(on)）在 VGS = 18V 时低至 22mΩ，这使得它在功率转换应用中能够有效降低导通损耗，提高系统效率。

主要特性

低导通电阻与低损耗

低导通电阻是这款 MOSFET 的一大亮点。在实际应用中，低 RDS(on) 意味着在导通状态下器件的功率损耗更小，发热更少。例如，在太阳能逆变器、电动汽车充电站等需要高效功率转换的应用中，低导通电阻可以显著提高系统的整体效率，减少能源浪费。

超低栅极电荷与低输出电容

超低的栅极电荷（QG(tot) = 137nC）和低有效输出电容（Coss = 146pF）使得该器件在开关过程中能够快速响应，减少开关损耗。快速的开关速度不仅可以提高系统的工作频率，还能降低开关过程中的能量损耗，进一步提升系统效率。

雪崩测试与可靠性

该器件经过 100% 雪崩测试，这意味着它在承受瞬间高能量冲击时具有更好的可靠性。在实际应用中，电路可能会遇到各种瞬态过电压和过电流情况，经过雪崩测试的 MOSFET 能够更好地应对这些情况，保证系统的稳定性和可靠性。

环保与合规性

NTHL022N120M3S 是无卤化物的，并且符合 RoHS 标准（豁免条款 7a），采用无铅二级互连（2LI）技术，满足环保要求，符合现代电子产品对绿色环保的趋势。

典型应用

太阳能逆变器

在太阳能逆变器中，需要将太阳能电池板产生的直流电转换为交流电并入电网。NTHL022N120M3S 的低导通电阻和快速开关特性可以提高逆变器的转换效率，减少能量损失，从而提高太阳能发电系统的整体性能。

电动汽车充电站

电动汽车充电站需要高效、快速地为车辆电池充电。该 MOSFET 的高耐压和低损耗特性使其非常适合用于充电站的功率转换电路，能够实现高效的电能转换，缩短充电时间。

UPS（不间断电源）和能量存储系统

在 UPS 和能量存储系统中，需要快速、可靠地进行能量的存储和释放。NTHL022N120M3S 的快速开关速度和高可靠性可以确保系统在关键时刻能够稳定运行，为负载提供不间断的电力供应。

SMPS（开关模式电源）

在 SMPS 中，该 MOSFET 可以实现高效的电压转换，降低电源的功耗，提高电源的效率和稳定性。

电气特性分析

最大额定值

参数	符号	值	单位
漏源电压	VDSS	1200	V
栅源电压	VGS	10/+22	V
推荐栅源电压	VGSop	-3/+18	V
连续漏极电流（Tc = 25℃）	ID	89	A
功率耗散（Tc = 25℃）	PD	348	W
连续漏极电流（Tc = 100℃）	ID	62	A
功率耗散（Tc = 100℃）	PD	174	W
脉冲漏极电流（Tc = 25℃）	IDM	275	A
工作结温和存储温度范围	TJ, Tstg	-55 to +175	℃

从这些最大额定值可以看出，该 MOSFET 能够在较宽的温度范围内正常工作，并且能够承受较高的电压和电流冲击。但在实际应用中，我们需要根据具体的工作条件合理选择器件，避免超过其最大额定值，以确保器件的可靠性和寿命。

电气特性参数

关态特性

• 漏源击穿电压（V(BR)DSS）：在 VGS = 0V，ID = 1mA 时为 1200V，这表明该器件具有较高的耐压能力。
• 零栅压漏极电流（IDSS）：在 VGS = 0V，VDS = 1200V，TJ = 25℃ 时，IDSS 非常小，这意味着在关态下器件的漏电流很小，能够有效减少静态功耗。

开态特性

• 栅极阈值电压（VGS(TH)）：典型值为 2.72V，这决定了 MOSFET 开始导通的栅源电压。
• 漏源导通电阻（RDS(on)）：在 VGS = 18V，ID = 40A，TJ = 25℃ 时为 22mΩ，随着温度升高到 175℃，RDS(on) 会增加到 44mΩ。这表明温度对导通电阻有一定的影响，在设计电路时需要考虑温度补偿措施。
• 正向跨导（gFS）：在 VGS = 10V，ID = 40A 时为 34S，反映了栅源电压对漏极电流的控制能力。

电荷、电容和栅极电阻

• 输入电容（Ciss）：在 VGS = 0V，f = 1MHz，VDS = 800V 时为 3175pF，较大的输入电容会影响 MOSFET 的开关速度，需要合适的驱动电路来快速充电和放电。
• 输出电容（Coss）：为 146pF，低输出电容有助于减少开关损耗。
• 反向传输电容（CRSS）：为 14pF，它会影响 MOSFET 的米勒效应，对开关性能产生一定的影响。
• 总栅极电荷（QG(TOT)）：在 VGS = -3/18V，VDS = 800V，ID = 40A 时为 137nC，低栅极电荷可以减少驱动电路的功耗。

开关特性

• 开通延迟时间（td(ON)）：为 19ns，上升时间（tr）为 50ns，关断延迟时间（td(OFF)）为 44ns，下降时间（tf）为 14ns。这些开关时间参数决定了 MOSFET 的开关速度，快速的开关速度可以提高系统的工作频率。
• 开通开关损耗（EON）：为 1212μJ，关断开关损耗（EOFF）为 307μJ，总开关损耗（Etot）为 1519μJ。降低开关损耗可以提高系统效率，减少发热。

源漏二极管特性

• 连续源漏二极管正向电流（IsD）：在 VGS = -3V，Tc = 25℃ 时为 72A，这表明源漏二极管能够承受一定的正向电流。
• 脉冲源漏二极管正向电流（IsDM）：为 275A，反映了二极管在脉冲情况下的电流承受能力。
• 正向二极管电压（VSD）：在 VGS = -3V，IsD = 40A，TJ = 25℃ 时为 4.5V。

热特性

参数	符号	最大值	单位
结到壳热阻（稳态）	RθJc	0.43	℃/W
结到环境热阻（稳态）	RθJA	40	℃/W

热特性对于功率器件的可靠性至关重要。较低的结到壳热阻和结到环境热阻可以确保器件在工作过程中产生的热量能够及时散发出去，避免结温过高导致器件损坏。在设计散热系统时，需要根据这些热阻参数合理选择散热片和散热方式。

典型特性曲线

文档中提供了一系列典型特性曲线，如导通区域特性、归一化导通电阻与漏极电流和栅极电压的关系、导通电阻随温度的变化、转移特性、开关损耗与漏极电流的关系等。这些曲线可以帮助我们更直观地了解器件的性能和工作特性，在设计电路时可以根据这些曲线进行参数优化和性能预测。

机械封装与尺寸

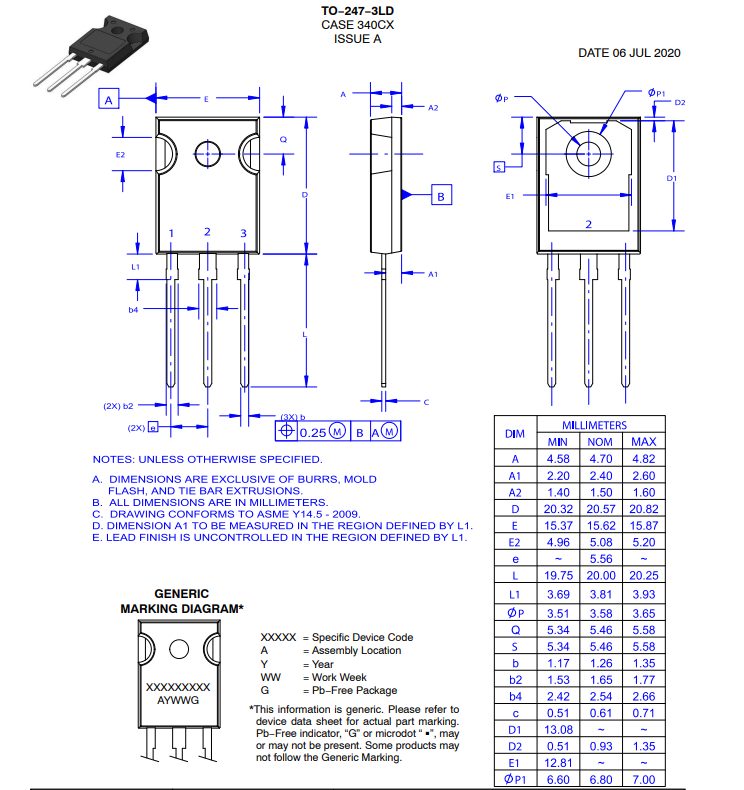

NTHL022N120M3S 采用 TO - 247 - 3L 封装，文档详细给出了封装的尺寸信息。在 PCB 设计时，需要根据封装尺寸合理布局器件，确保引脚间距和焊接工艺的可行性。同时，封装的散热性能也与尺寸有关，合理的封装尺寸可以提高散热效率。

总结与建议

NTHL022N120M3S 是一款性能卓越的碳化硅 MOSFET，具有低导通电阻、低开关损耗、高可靠性等优点，适用于多种功率转换应用。在设计电路时，电子工程师需要根据具体的应用需求和工作条件，合理选择器件参数，设计合适的驱动电路和散热系统，以充分发挥该器件的性能优势。同时，需要注意避免超过器件的最大额定值，确保系统的可靠性和稳定性。

你在实际应用中是否使用过类似的 SiC MOSFET？遇到过哪些问题和挑战？欢迎在评论区分享你的经验和见解。
