深入解析DAC5686：高性能数模转换器的卓越之选

在电子工程师的设计工具箱中，数模转换器（DAC）扮演着至关重要的角色，它是连接数字世界和模拟世界的桥梁。今天，我们将深入探讨德州仪器（TI）的一款高性能16位、500-MSPS、2× - 16×内插双声道数模转换器——DAC5686，剖析其特性、应用、工作模式及关键设计要点。

文件下载：dac5686.pdf

一、关键特性概览

DAC5686具备一系列令人瞩目的特性，使其在众多应用场景中脱颖而出。

电源与接口

• 电源供应：采用1.8V数字电源和3.3V模拟电源，这种分离式电源设计有助于降低数字电路对模拟电路的干扰，提高信号转换的精度。
• 接口兼容性：支持1.8V/3.3V CMOS兼容接口，能够与多种数字电路无缝对接，方便工程师进行系统集成。

性能表现

• 更新速率与功率：最大更新速率可达500-MSPS，在满负荷最大工作条件下，功耗为950mW。在不同的载波和中频条件下，展现出出色的ACPR（邻道功率比）性能，如在30.72-MHz中频、245.76 MSPS下，单载波ACPR可达76dB。

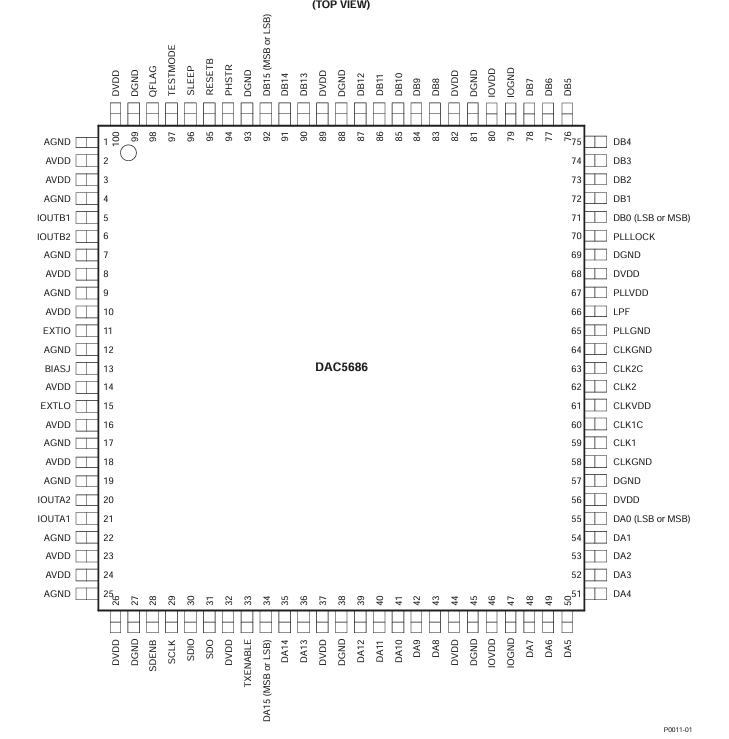

• 封装形式：采用100引脚的HTQFP封装，便于在电路板上进行布局和焊接。

二、广泛应用领域

DAC5686的应用范围十分广泛，涵盖了无线通信、有线通信等多个领域。

无线通信

• 蜂窝基站：可用于蜂窝基站收发信机的发射通道，支持多种通信标准，如W - CDMA、CDMA2000、IS - 95、GSM、IS - 136、EDGE/UWC - 136等。在这些应用中，DAC5686能够提供高精度的信号转换，确保信号的质量和稳定性。
• 分集发射：在分集发射系统中，DAC5686可以实现多通道信号的同步发射，提高通信的可靠性和覆盖范围。

有线通信

• 电缆调制解调器终端系统：为电缆调制解调器终端系统提供高质量的模拟信号输出，满足高速数据传输的需求。

三、工作模式详解

DAC5686提供了三种主要的工作模式，每种模式都有其独特的特点和应用场景。

双声道模式

在双声道模式下，内插滤波可以提高DAC的更新速率，减少sinx/x滚降，从而降低对模拟后置滤波器的要求。该模式适用于基带I和Q调制或双声道低中频信号处理。通过配置寄存器中的mode[1:0] = 00来选择双声道模式。

单边带模式

单边带模式为模拟正交调制器提供了一种替代接口。在该模式下，DAC5686接收来自ASIC/FPGA的基带I和Q信号，进行复数混频，在两个DAC的输出端产生希尔伯特变换对。通过32位可编程NCO可以灵活选择混频频率。该模式可实现上单边带或下单边带的上变频，用户可以通过配置寄存器中的ssb来选择。

正交调制模式

正交调制模式通过片上混频实现复数I和Q输入的最终基带至中频上变频。选择mode[1:0] = 10来进入正交调制模式。在该模式下，只有一个来自复数混频级的输出被路由到B DAC，通过配置寄存器中的ssb可以选择上单边带或下单边上变频。

四、关键功能模块

串行接口

DAC5686的串行端口是一个灵活的串行接口，可与行业标准的微处理器和微控制器进行通信。它可以配置为3引脚或4引脚接口，提供对所有寄存器的读写访问，用于定义DAC5686的工作模式。

时钟生成

DAC5686具有三种时钟模式，分别是外部时钟模式、PLL时钟模式和双时钟模式。通过PLLVDD引脚和dual_clk寄存器可以设置时钟模式。不同的时钟模式适用于不同的应用场景，用户可以根据实际需求进行选择。

数字滤波器

DAC5686内置了2×、4×、8×和16× FIR内插滤波器，具有线性相位、低通带波纹和高阻带衰减的特点。通过寄存器中的sel字段可以选择内插滤波速率，也可以通过设置fullbypass来完全绕过内插滤波。此外，还提供了逆sinc滤波，用于补偿DAC的sinx/x滚降。

NCO（数控振荡器）

NCO在正交调制和单边带模式中用于提供sin和cos进行混频。通过32位频率寄存器和16位相位寄存器可以对NCO进行编程。NCO的最大时钟频率为320 MHz，当DAC速率高于320 MSPS时，需要使用fDAC / 4混频选项。

五、设计注意事项

绝对最大额定值

在使用DAC5686时，必须注意其绝对最大额定值，包括电源电压范围、引脚电压范围等。超过这些额定值可能会导致器件损坏或性能下降。

时钟相关杂散信号

在使用内插DAC时，数字和DAC时钟电路之间的不完全隔离会产生与DAC时钟速率相关的杂散信号。这些杂散信号的位置取决于DAC5686的输出是作为复数信号还是实数中频信号。为了减少杂散信号的影响，建议在设计时选择合适的时钟模式和频率。

电源上电顺序

在系统上电时，应先启动DVDD，若PLLVDD上电（PLL开启），则CLKVDD应在PLLVDD之前或同时上电。AVDD、CLKVDD和IOVDD可以同时或按任意顺序上电，但多个AVDD引脚应同时上电。

睡眠模式

DAC5686具有睡眠模式，通过将SLEEP引脚置为高电平可以激活该模式。在睡眠模式下，输出电流关闭，电源电流降低至小于5 mA，有助于降低系统功耗。

六、总结与展望

DAC5686以其高性能、多功能和灵活性，为电子工程师提供了一个强大的设计工具。无论是在无线通信还是有线通信领域，它都能够满足复杂的信号处理需求。在实际设计中，工程师需要充分了解其特性和工作模式，合理选择参数和配置，以确保系统的性能和稳定性。随着电子技术的不断发展，我们期待DAC5686在更多的应用场景中发挥更大的作用。
