深入剖析ADC102S021：低功耗10位A/D转换器的卓越之选

在电子工程师的日常设计工作中，A/D转换器是不可或缺的关键组件，它在模拟信号与数字信号之间架起了桥梁，使得我们能够将现实世界中的模拟信号转化为数字系统可以处理的形式。今天，我们就来深入探讨一款来自德州仪器（TI）的低功耗、高性能10位A/D转换器——ADC102S021。

文件下载：adc102s021.pdf

产品概述

ADC102S021是一款具有高速串行接口的低功耗、双通道CMOS 10位模拟 - 数字转换器。与传统仅在单一采样率下规定性能的做法不同，它在50 ksps至200 ksps的采样率范围内都有全面的性能规格。这种宽采样率范围的特性，使得它在不同的应用场景中都能游刃有余地发挥作用。

产品特性

多特性集于一身

• 宽电源电压范围：支持2.7V - 5.25V的单电源供电，这使得它在不同的电源环境下都能稳定工作，具有很强的适应性。
• 低功耗设计：在正常工作模式下，3V供电时功耗仅为1.94mW（典型值），5V供电时为6.9 mW（典型值）。而且，它还具备掉电功能，3V供电时功耗可降至0.12 µW，5V供电时降至0.47 µW，大大降低了系统的整体功耗。
• 高速串行接口：输出的串行数据为直二进制格式，并且与SPI™、QSPI™、MICROWIRE和许多常见的DSP串行接口兼容，方便与各种数字系统进行连接和通信。
• 双输入通道：可以配置为接受一个或两个输入信号，为系统设计提供了更多的灵活性。

高精度性能保障

• 低非线性误差：DNL（差分非线性）和INL（积分非线性）典型值均为± 0.13 LSB，保证了转换结果的准确性和线性度。
• 高信噪比：SNR（信噪比）典型值为61.8 dB，能够有效减少噪声干扰，提高信号质量。

应用领域

多领域大显身手

• 便携式系统：由于其低功耗的特性，非常适合应用于电池供电的便携式设备，如便携式医疗设备、手持仪器等，能够延长设备的续航时间。
• 远程数据采集：在远程数据采集系统中，它可以准确地将模拟信号转换为数字信号，并通过串行接口传输到远程监控中心，实现数据的实时采集和监测。
• 仪器仪表和控制系统：在仪器仪表和控制系统中，高精度的转换性能能够确保系统对模拟信号的精确测量和控制，提高系统的稳定性和可靠性。

技术参数详解

绝对最大额定值

了解器件的绝对最大额定值是确保其安全可靠工作的基础。ADC102S021的绝对最大额定值包括模拟电源电压VA（-0.3V至6.5V）、任何引脚到GND的电压（-0.3V至VA +0.3V）、任何引脚的输入电流（+10mA）等。在设计过程中，必须严格遵守这些参数，避免器件因过压、过流等情况而损坏。

工作额定值

工作额定值规定了器件正常工作的条件范围。ADC102S021的工作温度范围为 -40℃至 +85℃，VA电源电压为 +2.7V至 +5.25V，数字输入引脚电压范围为 -0.3V至VA，时钟频率为50 kHz至16 MHz，模拟输入电压为0V至VA。在这些条件下，器件能够保证基本的功能，但具体的性能指标可能会有所不同。

电气特性

电气特性是评估器件性能的关键指标。ADC102S021在静态和动态特性方面都表现出色。静态特性包括分辨率（10位无失码）、INL、DNL、偏移误差等；动态特性包括SINAD（信噪失真比）、SNR、THD（总谐波失真）、SFDR（无杂散动态范围）等。这些特性直接影响着转换结果的准确性和信号质量。

引脚说明与连接

引脚功能明确

ADC102S021采用8引脚VSSOP封装，各个引脚都有明确的功能。例如，IN1和IN2为模拟输入引脚，SCLK为数字时钟输入引脚，DOUT为数字数据输出引脚，DIN为数字数据输入引脚，CS为芯片选择引脚，VA为正电源引脚，GND为接地引脚。

连接注意事项

在连接过程中，需要注意一些细节。比如，VA引脚应连接到稳定的 +2.7V至 +5.25V电源，并通过一个1 uF电容和一个0.1 uF单片电容旁路到GND，且这些电容应位于电源引脚1 cm以内，以减少电源噪声的影响。

工作原理与操作

工作模式解析

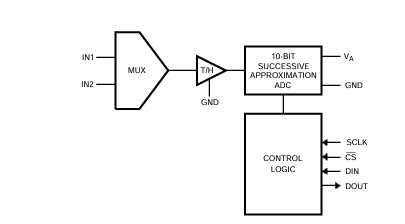

ADC102S021基于逐次逼近寄存器架构，内部包含跟踪保持电路。它有跟踪模式和保持模式两种工作状态。在跟踪模式下，开关SW1将采样电容连接到模拟输入通道，SW2平衡比较器输入；在保持模式下，SW1将采样电容连接到地，保持采样电压，SW2使比较器失衡，控制逻辑通过电荷再分配DAC向采样电容添加固定电荷，直到比较器平衡，此时DAC的数字输入即为模拟输入电压的数字表示。

操作流程

一个串行帧以CS的下降沿开始，上升沿结束，每个帧必须包含16个SCLK上升沿的整数倍。在SCLK的前3个周期，ADC处于跟踪模式，获取输入电压；接下来的13个SCLK周期完成转换并输出数据，从第5个时钟开始，数据以MSB（最高有效位）优先的方式输出。在每次转换过程中，需要在CS下降后的前8个SCLK上升沿将数据输入到DIN引脚，以指示下一次转换的输入通道选择。

典型应用电路设计

电源设计

在典型应用电路中，电源设计至关重要。可以使用德州仪器的LP2950低dropout电压调节器为ADC102S021提供电源，该调节器有多种固定和可调输出电压可供选择。同时，为了减少电源噪声对器件性能的影响，应在电源引脚附近使用电容网络进行旁路。

输入信号处理

对于模拟输入信号，应使用低阻抗源驱动，以消除采样电容充电引起的失真。在采样动态信号时，还需要使用带通或低通滤波器来减少谐波和噪声，提高动态性能。

数字接口连接

ADC102S021的数字输出DOUT不能超过电源电压VA，数字输入引脚SCLK、CS和DIN在VA之前被激活不会有锁存风险，但不建议这样做。在与微处理器或DSP连接时，应注意接口的电气特性和时序要求，确保数据的正确传输。

总结与建议

ADC102S021以其低功耗、宽采样率范围、高精度等特性，成为了电子工程师在设计A/D转换电路时的理想选择。在实际应用中，我们需要根据具体的需求合理选择工作参数，注意电源设计、输入信号处理和数字接口连接等方面的细节，以充分发挥器件的性能。同时，在使用过程中，还需要严格遵守器件的绝对最大额定值和工作额定值，确保器件的安全可靠运行。你在使用A/D转换器的过程中遇到过哪些问题呢？欢迎在评论区分享你的经验和见解。
