解析ADC102S051：低功耗10位双通道A/D转换器的卓越之选

在电子设计领域，A/D转换器是连接模拟世界和数字世界的关键桥梁。今天，我们要深入探讨一款来自德州仪器（TI）的低功耗、高性能A/D转换器——ADC102S051。它在便携式系统、远程数据采集以及仪器仪表和控制系统等领域有着广泛的应用前景。

文件下载：adc102s051.pdf

一、产品概述

ADC102S051是一款双通道、10位的CMOS模拟 - 数字转换器，具备高速串行接口。与传统A/D转换器通常仅在单一采样率下规定性能不同，ADC102S051在200 ksps至500 ksps的采样率范围内都有完整的性能规格。它采用逐次逼近寄存器（SAR）架构，并内置跟踪保持电路，可配置为接受一个或两个输入信号。

二、产品特性与关键规格

（一）特性亮点

1. 宽采样率范围：在200 ksps至500 ksps的采样率范围内都能保证稳定的性能，满足不同应用场景对采样速度的需求。
2. 双输入通道：支持两个模拟输入通道，可同时处理两路模拟信号，提高系统的集成度和处理能力。
3. 可变电源管理：采用单电源供电，电源电压范围为2.7V - 5.25V，并且具有掉电功能，能有效降低功耗。在正常工作时，3V供电下功耗典型值为2.7 mW，5V供电下为8.6 mW；掉电模式下，3V供电时功耗仅为0.12 µW，5V供电时为0.47 µW。

（二）关键规格参数

参数	典型值	单位
微分非线性（DNL）	± 0.13 LSB	-
积分非线性（INL）	+ 0.20/−0.1 LSB	-
信噪比（SNR）	61.8 dB	-

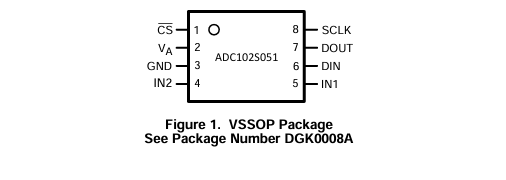

三、引脚说明与等效电路

（一）模拟输入引脚

IN1和IN2为模拟输入引脚，输入信号范围为0V至VA。在实际应用中，要确保输入信号在此范围内，以保证转换器的正常工作。

（二）数字输入输出引脚

• SCLK：数字时钟输入，直接控制转换和读出过程。时钟频率范围为50 kHz至16 MHz，在设计时钟电路时，需根据具体应用选择合适的时钟频率。
• DOUT：数字数据输出，输出样本在SCLK引脚的下降沿从该引脚时钟输出。
• DIN：数字数据输入，ADC102S051的控制寄存器通过该引脚在SCLK引脚的上升沿加载数据。
• CS：芯片选择引脚，CS的下降沿启动转换过程，只要CS保持低电平，转换就会持续进行。

（三）电源引脚

• VA：正电源引脚，应连接到2.7V至5.25V的稳定电源，并通过一个1 µF电容和一个0.1 µF单片电容旁路到GND，且电容应靠近电源引脚放置，以减少电源噪声对转换器的影响。
• GND：芯片的接地引脚。

四、电气特性详解

（一）静态特性

ADC102S051的分辨率为10位，且无丢失码，保证了转换的准确性。积分非线性（INL）最大为±0.6 LSB，微分非线性（DNL）最大为±0.5 LSB，这些参数反映了转换器在静态转换时的线性度。

（二）动态特性

在动态性能方面，信号 - 噪声加失真比（SINAD）典型值为61.7 dB，信噪比（SNR）典型值为62.7 dB，总谐波失真（THD）典型值为 - 85 dB，无杂散动态范围（SFDR）典型值为84 dB。这些指标表明ADC102S051在处理动态信号时具有良好的性能，能有效抑制噪声和失真。

（三）输入输出特性

模拟输入范围为0V至VA，直流泄漏电流最大为±1 µA。数字输入高电压（VIH）在不同电源电压下有不同要求，输入低电压（VIL）最大为0.8V。数字输出高电压（VOH）和低电压（VOL）也有相应的规格，以确保与其他数字电路的兼容性。

五、工作原理与操作

（一）工作模式

ADC102S051有跟踪模式和保持模式。在跟踪模式下，开关SW1将采样电容连接到模拟输入通道，SW2平衡比较器输入；在保持模式下，SW1将采样电容连接到地，保持采样电压，SW2使比较器失衡，控制逻辑通过电荷再分配DAC调整采样电容上的电荷，直到比较器平衡，此时DAC的数字输入即为模拟输入电压的数字表示。

（二）操作流程

一个串行帧从CS的下降沿开始，到CS的上升沿结束，每个帧必须包含整数倍的16个SCLK上升沿。在每个转换周期中，前3个SCLK周期为跟踪模式，用于采集输入电压；接下来的13个SCLK周期完成转换并输出数据。在每个转换过程中，需要在CS下降后的前8个SCLK上升沿将数据时钟输入到DIN引脚，以选择下一次转换的输入通道。

六、应用电路与注意事项

（一）典型应用电路

在典型应用电路中，通常使用德州仪器的LP2950低压差电压调节器为ADC102S051供电。电源引脚应通过电容网络旁路，以减少电源噪声。由于ADC102S051的参考电压为电源电压，因此要确保电源的稳定性，可使用专用线性稳压器或提供足够的去耦措施。

（二）模拟输入注意事项

模拟输入通道的等效电路中，ESD保护二极管D1和D2可防止静电损坏，但输入信号不应超过(VA + 300 mV)或(GND - 300 mV)，否则可能导致不稳定工作。为了获得最佳性能，应使用低阻抗源驱动ADC102S051，并在采样动态信号时使用带通或低通滤波器，以减少谐波和噪声。

（三）数字输入输出注意事项

数字输出DOUT不能超过电源电压VA。数字输入引脚一般不会发生闩锁现象，但不建议在VA之前对SCLK、CS和DIN进行断言。

（四）电源管理与噪声考虑

ADC102S051在CS为低电平时完全上电，CS为高电平时完全掉电。用户可以通过减少单位时间内的转换次数来降低功耗。同时，要注意电源噪声对转换器性能的影响，尽量减小输出负载电容，当负载电容大于50 pF时，可在ADC输出端使用100 Ω串联电阻，以限制输出电容的充放电电流，保持噪声性能。

七、总结

ADC102S051以其宽采样率范围、低功耗、高性能等特点，成为众多应用领域的理想选择。在实际设计中，电子工程师需要根据具体需求合理选择电源、输入输出电路，并注意电源管理和噪声抑制等问题，以充分发挥ADC102S051的性能优势。你在使用ADC102S051的过程中遇到过哪些问题呢？欢迎在评论区分享你的经验和见解。
