在电子设计的领域中,A/D转换器扮演着至关重要的角色,它是连接模拟世界和数字世界的桥梁。今天,我们就来深入探讨德州仪器(TI)推出的一款优秀的A/D转换器——ADC082S021。
文件下载:adc082s021.pdf
一、产品概述


ADC082S021是一款低功耗、双通道CMOS 8位模拟 - 数字转换器,具备高速串行接口。与传统仅在单一采样率下规定性能的做法不同,它在50 ksps至200 ksps的采样率范围内都有完整的性能指标。这一特性使得它在不同的应用场景中都能灵活应对,展现出强大的适应性。
二、产品特性与关键指标
(一)特性亮点
- 多采样率支持:可在50 ksps至200 ksps的范围内灵活调整采样率,满足不同应用对采样速度的需求。
- 双输入通道:提供两个输入通道,能同时处理两路模拟信号,增加了系统的信号处理能力。
- 可变电源管理:采用2.7V - 5.25V的单电源供电,并且具备电源关断功能,可有效降低功耗。
(二)关键指标
| 指标类型 | 具体指标 | 典型值 | 单位 |
|---|---|---|---|
| 静态特性 | 分辨率(无缺失码) | 8 | 位 |
| 积分非线性(INL) | ±0.04 | LSB(典型) | |
| 差分非线性(DNL) | ±0.04 | LSB(典型) | |
| 动态特性 | 信噪失真比(SINAD) | 49.6 | dB(典型) |
| 信噪比(SNR) | 49.6 | dB(典型) | |
| 总谐波失真(THD) | -76 | dB(典型) | |
| 电源特性 | 正常模式功耗(3V供电) | 1.6 | mW(典型) |
| 正常模式功耗(5V供电) | 5.8 | mW(典型) |
这些指标表明,ADC082S021在精度、噪声抑制和功耗等方面都有出色的表现,能够为系统提供高质量的模拟 - 数字转换服务。
三、引脚说明与等效电路

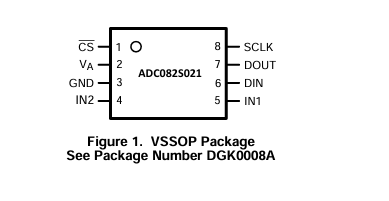

(一)引脚功能
| 引脚编号 | 引脚名称 | 描述 |
|---|---|---|
| 5、4 | IN1和IN2 | 模拟输入,信号范围为0V至VA |
| 8 | SCLK | 数字时钟输入,直接控制转换和读出过程 |
| 7 | DOUT | 数字数据输出,输出样本在SCLK引脚的下降沿时钟输出 |
| 6 | DIN | 数字数据输入,通过该引脚在SCLK的上升沿加载ADC082S021的控制寄存器 |
| 1 | CS | 芯片选择,CS下降沿开始转换过程,CS保持低电平时转换持续进行 |
| 2 | VA | 正电源引脚,应连接到2.7V至5.25V的稳定电源,并通过1μF电容和0.1μF单片电容旁路到GND |
| 3 | GND | 芯片的接地引脚 |
(二)等效电路
了解引脚功能后,我们还需要关注其等效电路。在设计电路时,要根据等效电路合理布局元件,确保信号的稳定传输和转换。例如,模拟输入引脚的ESD保护二极管和采样电容等元件,会影响输入信号的质量和转换精度。在实际应用中,要注意输入信号的范围,避免超出ESD二极管的导通范围,导致器件工作异常。
四、工作原理与操作
(一)工作模式
ADC082S021有跟踪模式和保持模式。在跟踪模式下,开关SW1将采样电容连接到模拟输入通道,SW2平衡比较器输入;在保持模式下,SW1将采样电容连接到地,保持采样电压,SW2使比较器失衡,控制逻辑指示电荷再分配DAC向采样电容添加固定电荷,直到比较器平衡,此时DAC的数字字即为模拟输入电压的数字表示。
(二)操作流程
一个串行帧是CS为低电平的时间段,每个帧应包含16个SCLK周期的整数倍。在CS下降沿后的前3个SCLK周期,ADC处于跟踪模式,获取输入电压;接下来的13个SCLK周期进行转换并输出数据。每次转换时,需要在CS下降后的前8个SCLK上升沿将数据时钟输入到DIN引脚,指示下一次转换选择的输入通道。
五、应用场景与典型电路
(一)应用场景
- 便携式系统:由于其低功耗特性,适合用于电池供电的便携式设备,如手持仪器、可穿戴设备等。
- 远程数据采集:可用于远程数据采集系统,将模拟信号转换为数字信号后进行传输和处理。
- 仪器仪表与控制系统:在仪器仪表和控制系统中,对信号的精度和稳定性要求较高,ADC082S021能够满足这些需求。
(二)典型电路
典型应用电路中,通常使用德州仪器的LP2950低压差电压调节器为其供电,电源引脚通过电容网络旁路,以减少电源噪声对转换性能的影响。同时,将四线接口连接到微处理器或DSP,实现数据的传输和处理。
六、电源管理与噪声考虑
(一)电源管理
ADC082S021在CS为低电平时全功率工作,CS为高电平时全功率关断。可以通过调整SCLK频率和转换次数来平衡吞吐量和功耗。例如,在不需要高吞吐量时,降低SCLK频率或增加转换间隔,将器件置于关断模式,以降低功耗。
(二)噪声考虑
电源噪声会影响ADC的性能,特别是输出负载电容的充放电会导致电源电压变化和“地弹”噪声。为了减少噪声影响,应尽量减小输出负载电容,当负载电容大于50 pF时,可在ADC输出端使用100Ω串联电阻。
七、总结与思考
ADC082S021以其丰富的特性、出色的性能和灵活的操作方式,成为众多应用场景中的理想选择。在实际设计中,我们需要根据具体需求合理选择采样率、电源电压等参数,同时注意引脚布局、电源管理和噪声抑制等问题。大家在使用ADC082S021的过程中,是否遇到过一些特殊的问题?又是如何解决的呢?欢迎在评论区分享你的经验和见解。
-
