深入解析DAC5652-EP：高性能10位数模转换器的卓越之选

在电子工程师的日常设计工作中，数模转换器（DAC）是不可或缺的关键组件，其性能直接影响到整个系统的表现。今天，我们就来深入探讨德州仪器（TI）推出的一款高性能DAC——DAC5652-EP。

文件下载：dac5652-ep.pdf

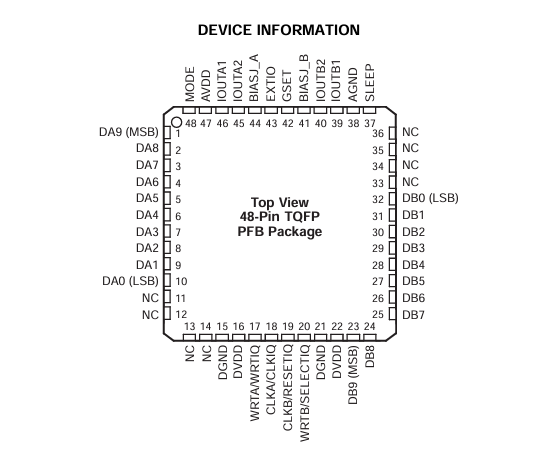

产品概述

DAC5652-EP是一款双路10位、200 MSPS的数模转换器，具备出色的动态性能和低功耗特性，适用于多种应用场景，尤其在国防、航空航天和医疗等对可靠性和性能要求极高的领域表现卓越。

产品特性亮点

高性能指标

• 分辨率与更新速率：10位分辨率，200 MSPS的更新速率，能够满足高速数据转换的需求。
• 高动态范围：在5 MHz时，无杂散动态范围（SFDR）高达80 dBc；在15.1 MHz和16.1 MHz时，三阶互调失真（IMD3）达到78 dBc，有效减少杂散信号干扰，提升信号质量。
• 低功耗设计：正常工作功耗仅290 mW，进入掉电模式后功耗可降至9 mW，大大降低了系统的整体功耗。

灵活的控制与配置

• 增益控制模式：支持独立或单电阻增益控制，可根据实际需求灵活调整输出增益。
• 数据模式选择：具备双路或交错数据模式，适应不同的数据传输和处理需求。
• 片上参考电压：集成1.2 V参考电压源，提供稳定的参考信号，同时也支持外部参考输入，增加了设计的灵活性。

宽温度范围与可靠性

• 工作温度范围：可在 -55°C至125°C的军事级温度范围内稳定工作，适应恶劣的工作环境。
• 长产品生命周期：提供延长的产品生命周期和产品变更通知，确保产品的长期可用性和稳定性。

应用领域广泛

通信领域

在蜂窝基站收发信机的发射通道中，DAC5652-EP可用于CDMA（如W-CDMA、CDMA2000、IS-95）和TDMA（如GSM、IS-136、EDGE/UWC-136）等多种通信标准，为无线通信系统提供高质量的模拟信号输出。

医疗与测试仪器

在医疗设备和测试仪器中，其高精度和高稳定性能够满足对信号质量要求极高的应用场景，例如医学成像设备、信号发生器等。

信号生成与合成

可用于任意波形发生器（ARB）和直接数字合成（DDS），生成各种复杂的波形信号，满足科研和工业生产中的测试需求。

电缆调制解调器终端系统

在CMTS中，DAC5652-EP能够实现数字信号到模拟信号的高效转换，为高速数据传输提供支持。

电气特性详解

直流特性

• 分辨率与线性度：10位分辨率，积分非线性（INL）和差分非线性（DNL）指标优秀，确保了高精度的信号转换。
• 模拟输出特性：具备低偏移误差、增益误差和增益失配，输出电压合规范围为 -0.8 V至1.25 V，输出电阻为300 kΩ，输出电容为5 pF，保证了输出信号的稳定性和准确性。

交流特性

• 输出更新速率与建立时间：最大输出更新速率为200 MSPS，输出建立时间短，能够快速响应输入信号的变化。
• 动态性能指标：在不同的工作条件下，SFDR和信噪比（SNR）表现出色，有效抑制杂散信号和噪声，提高信号的动态范围。

数字特性

• 输入电压与电流：数字输入兼容CMOS电平，输入电压和电流范围明确，确保了与数字电路的良好接口。
• 开关特性：在双总线模式和单总线交错模式下，输入建立时间、保持时间和时钟脉冲高时间等开关特性满足设计要求，保证了数据的正确传输和处理。

工作原理与应用信息

工作原理

DAC5652-EP采用电流导向技术，通过内部解码器控制差分电流开关，将电流源的电流导向输出求和节点，形成相应的输出电流。其分段架构有效降低了毛刺能量，提高了动态性能和DNL指标。

应用信息

• 输出配置：提供双路互补电流输出，可采用多种输出配置方式，如差分变压器配置、单端配置等，以满足不同的负载和应用需求。
• 参考操作：支持内部参考和外部参考两种模式，内部参考方便使用，外部参考可提供更高的精度和漂移性能。
• 增益设置选项：可选择独立增益设置模式或同时增益设置模式，灵活调整两路DAC的满量程输出电流。

实际应用中的注意事项

电源与接地

• 为保证DAC5652-EP的性能稳定，模拟电源（AVDD）和数字电源（DVDD）应分别供电，并确保良好的接地，以减少电源噪声对信号的干扰。
• 建议在电源引脚附近添加去耦电容，以滤除高频噪声。

输出负载匹配

• 在选择输出负载时，应根据实际应用需求和DAC的输出特性进行合理匹配，避免负载不匹配导致的信号失真和性能下降。
• 对于差分变压器配置，应根据输出频率频谱和阻抗要求选择合适的变压器，确保良好的阻抗匹配和动态性能。

参考电压稳定性

• 无论是使用内部参考还是外部参考，都应确保参考电压的稳定性。对于内部参考，建议使用高精度、低漂移的电阻，并对EXTIO引脚进行适当的旁路处理；对于外部参考，应保证输入电压在合规范围内，并注意输入阻抗和电容的影响。

总结

DAC5652-EP作为一款高性能的10位数模转换器，凭借其卓越的性能指标、灵活的配置选项和广泛的应用领域，成为电子工程师在设计高速、高精度信号转换系统时的理想选择。在实际应用中，只要我们充分了解其特性和工作原理，并注意相关的设计要点，就能够充分发挥其优势，为我们的设计带来出色的性能表现。
