在电子设计领域,数模转换器(DAC)是连接数字世界和模拟世界的关键桥梁。今天,我们要深入探讨的是德州仪器(TI)的DAC5672-EP,一款高性能的14位、200-MSPS双路数模转换器,它在通信、医疗、测试等多个领域都有着广泛的应用前景。
文件下载:dac5672-ep.pdf
一、产品概述

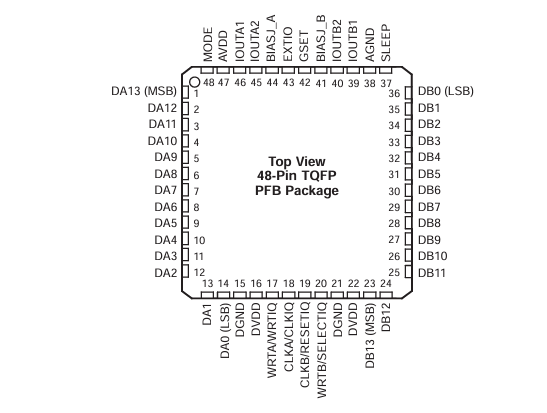

DAC5672-EP是一款单芯片、双通道、14位的高速数模转换器,内置电压基准。它的更新速率高达200 MSPS,具有出色的动态性能、紧密的增益和失调匹配特性,适用于I/Q基带或直接中频通信应用。该产品采用48引脚薄型四方扁平封装(TQFP),引脚与家族成员(如12位的DAC5662)以及其他双路DAC(如DAC2904和AD9767)兼容,并且能够在-55°C至125°C的军事温度范围内稳定工作。

二、产品特性亮点
(一)卓越的通信性能
在WCDMA应用中,它展现出了优秀的邻道泄漏比(ACLR)性能。在基带时,ACLR可达78 dB;在30.72 MHz时,ACLR为73 dB。这使得它在通信系统中能够有效减少邻道干扰,提高信号传输的质量。
(二)宽温度范围工作能力
支持-55°C至125°C的扩展温度范围,这对于一些对环境适应性要求较高的应用场景,如军事、航空航天等领域,具有重要意义。
(三)低功耗设计
正常工作时功耗仅为330 mW,进入掉电模式后功耗可降至9 mW,大大降低了系统的整体功耗,延长了设备的续航时间。
(四)灵活的增益控制和数据模式
提供独立或单电阻增益控制模式,以及双路或交错数据模式,满足不同应用场景下的多样化需求。
(五)高动态范围和线性度
具有高达84 dBc的无杂散动态范围(SFDR)和79 dBc的三阶双音互调(IMD3),能够有效抑制杂散信号和互调失真,保证输出信号的纯净度和线性度。
三、电气特性详解
(一)直流特性
- 分辨率:14位的分辨率能够提供更精细的模拟输出,满足高精度应用的需求。
- 直流精度:包括积分非线性(INL)和微分非线性(DNL)等指标,在不同温度下都能保持较好的精度。例如,在25°C时,INL为±1.1 LSB,DNL为±0.75 LSB。
- 模拟输出:输出电流范围为2 mA至20 mA,输出电压合规范围为-0.8 V至1.25 V,输出电阻大于300 kΩ,输出电容为5 pF。
(二)参考特性
- 内部参考电压:稳定在1.2 V左右,参考输出电流为100 nA。
- 外部参考输入:输入电压范围为0.1 V至1.25 V,输入电阻为1 MΩ,小信号带宽为300 kHz,输入电容为100 pF。
(三)温度系数
- 失调漂移:为2 ppm of FSR/°C。
- 增益漂移:使用外部参考时为20 ppm of FSR/°C,使用内部参考时为40 ppm of FSR/°C。
- 参考电压漂移:为20 ppm/°C。
(四)交流特性
- 最大输出更新速率:可达200 MSPS,部分设计规格可达275 MSPS。
- 输出建立时间:至0.1%的输出建立时间为20 ns。
- 输出上升和下降时间:分别为1.4 ns和1.5 ns。
- 输出噪声:在不同满量程输出电流下有不同的表现,如20 mA时为55 pA/√Hz,2 mA时为30 pA/√Hz。
(五)数字特性
- 数字输入:支持标准正编码,所有数字输入均与CMOS兼容,数字电源范围为3 V至3.6 V。
- 开关特性:包括输入建立时间、保持时间、时钟脉冲高时间、时钟延迟和传播延迟等参数,在双总线模式和单总线交错模式下有不同的要求。
四、工作原理剖析
DAC5672-EP采用电流导向技术,核心是一个分段电流源阵列,能够实现快速切换和高更新速率。内部解码器在每次DAC更新时对差分电流开关进行寻址,通过将所有电流导向输出求和节点OUT1或OUT2,形成相应的输出电流。互补输出提供差分输出信号,能够有效减少偶次谐波、共模信号(噪声),并将峰峰值输出信号摆幅提高一倍。
五、应用信息与输出配置
(一)应用领域
- 通信领域:适用于蜂窝基站收发信机的发射通道,支持多种通信标准,如W-CDMA、CDMA2000、GSM等。
- 医疗/测试仪器:为医疗设备和测试仪器提供高精度的模拟信号输出。
- 任意波形发生器(ARB)和直接数字合成(DDS):能够生成各种复杂的波形。
(二)输出配置
- 差分变压器配置:使用RF变压器将差分输出信号转换为单端信号,同时显著减少共模信号,提高动态性能。可选择1:1或4:1的阻抗比变压器,以满足不同的输出功率和失真要求。
- 单端配置:适用于需要单极性输出电压的应用,通过连接电阻将输出电流转换为接地参考的电压信号。
(三)参考操作
- 内部参考:内置1.2 V带隙参考和控制放大器,使用2 kΩ电阻可实现约20 mA的满量程输出。建议使用0.1 μF或更大的陶瓷芯片电容对EXTIO引脚进行旁路。
- 外部参考:可通过将外部参考电压施加到EXTIO引脚来禁用内部参考,适用于对精度和漂移性能要求较高的应用。
(四)增益设置选项
支持独立增益设置和同时增益设置两种模式,用户可以根据需要灵活调整每个DAC通道的满量程输出电流。
(五)睡眠模式
通过将SLEEP引脚置为高电平,可使DAC进入掉电模式,降低功耗。
六、总结与建议
DAC5672-EP凭借其卓越的性能、灵活的配置和宽温度范围工作能力,成为了众多电子设计应用中的理想选择。在实际设计过程中,我们需要根据具体的应用需求,合理选择输出配置、参考模式和增益设置,同时注意满足电气特性和开关特性的要求,以确保系统的稳定性和性能。
各位电子工程师们,你们在使用数模转换器时遇到过哪些挑战呢?对于DAC5672-EP的应用,你们有什么独特的见解或经验分享吗?欢迎在评论区留言讨论!
-
