0-10V调光器的福音！PWM转0-10V，，大于100mA驱动，GMX001模块

简介

客益电子GMX001模块将0%-100%占空比的PWM信号输入，线性转换成0-10V的模拟电压输出。输出驱动电流大于100mA。

输入信号范围0%-100%

输入输出电气隔离，隔离电压：3750VDC

输入PWM信号的频率范围: 50Hz to 50KHz

输入PWM信号高电平：3.0V-5.5V

输出电压误差：< 1%

输出电压线性度误差 <0.5%

电源电压：14V - 40V

功耗：<5mA

启动时间：<2ms

工作温度：-40°C to 85°C

过流保护：当输出电流大于150mA，模块将断路保护。

输出短路保护：输出短路时而导致过流时，模块将断路保护。

描述

GMX001是一个PWM信号转模拟信号转换器模块，相当于一个PWM信号输入，模拟信号输出的DAC模块。此模块可以将占空比为0%到100%的PWM信号线性转换成0-10V的模拟电压，驱动能力大于100mA，并且输出电压精度小于1%。

注意：请确实当前DATASHEET为官网下载最新版本。

应用

LED调光器、电流放大器

马达调速

逆变器、电源

工业模拟信号隔离

1. 管脚定义

表-A 管脚分布

2. 典型应用

2.1功能一：非隔离PWM转0-10V应用

输入端与输出端共地，PWM信号输入，在VOUT+与VOUT-之间输出0-10V电压。注意：VOUT-与GND不能相连。

2.2功能二：隔离PWM转0-10V应用

输入端与输出端不共地，单独一路隔离电源对输出端供电，PWM信号输入，在VOUT+与VOUT-之间输出0-10V电压。注意：VOUT-与GND1不能相连。

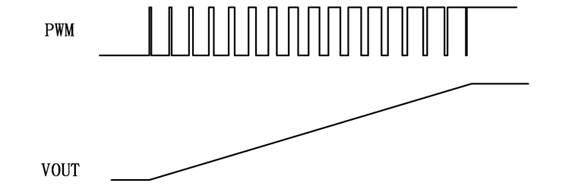

2.3 输入PWM与输出VOUT之间关系

3. 表-B 交流特性

4. 表-C 直流特性

*1：本模块的额定驱动能力是100mA，超过100mA系统有可能进入过流保护模式，一般过流电流大于100mA，在150mA左右。

5. 应用方案介绍

5.1 GMX001驱动并联0-10V调光电源方案

6. 封装信息
