刹车电机的工作原理是什么？图解分析

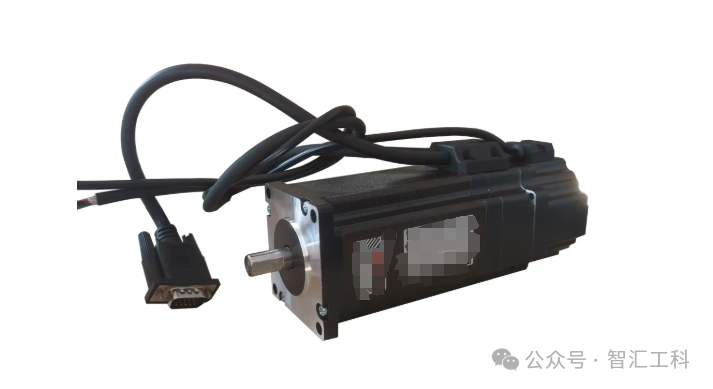

好的，我们来详细解释一下刹车电机（也称为电磁制动电机）的工作原理。这类电机最核心的特点是在断电时能自动刹车，这对于许多需要安全定位或防止自由旋转的应用至关重要（如电梯、起重机、自动化设备、电动门等）。

核心原理总结：

刹车电机在普通电机的后端（非输出轴端）集成了一个断电动作（常闭式）的电磁制动器。其工作依赖于一个关键机制：

电机通电运行时： 电磁制动器同时通电，产生电磁力，克服内部弹簧的压力，从而使制动器松开（释放），允许电机轴自由旋转。
电机断电停机时： 电磁制动器也同时断电，内部的强大弹簧力作用，推动制动盘压紧摩擦面，产生巨大的摩擦力矩，迅速将电机轴刹停（抱紧）。

图解分析（文字描述部件关系）：

想象一下，刹车部分就像给电机轴戴了一个“手刹”，平时靠弹簧死死抱住，通电时靠“磁力扳手”把手刹松开。

主要结构部件：

电机本体： 主体部分，产生旋转动力（转子输出轴旋转）。
制动器线圈： 固定在后盖上的电磁铁线圈。当通入直流电（通常有整流模块将交流电源整流）时，产生强大的电磁吸力。
衔铁盘： 一个可以轴向移动（但不能转动）的铁盘。位于线圈和制动盘之间。通电时被线圈产生的电磁力吸合（向左移动）。
弹簧： 一个或多个强力压缩弹簧。初始状态（无电）时处于压缩状态，将力作用在制动盘上。断电时的唯一刹车动力来源。
制动盘/摩擦盘： 与电机输出轴刚性连接（用键或花键），随电机轴一起旋转的金属盘。摩擦面是其关键部分。
制动盖/后盖： 固定不动的部件，其内侧装有制动摩擦衬垫（摩擦面）。
调整机构： 用于设置正确的制动力矩和制动盘间隙（通常需要专业人员根据说明书调整）。

结构关系示意图（文字描述）：

[电机轴] ----- 穿过后盖中心孔 -----
                  |
[制动盘] ------ 刚性连接在电机轴上，随轴旋转，盘外缘是光滑摩擦面
                  |
[制动间隙] ------ 很小的工作间隙（如0.3-0.6mm）
                  |
[衔铁盘] ------- 可轴向移动但不能旋转（有导销限制），面对制动盘的一侧也是摩擦面
                  |
[弹簧] --------- 压缩在衔铁盘和线圈壳体（或固定板）之间，**始终将衔铁盘推向制动盘**
                  |
[制动器线圈] ---- 固定在电机后端盖上
                  |
[制动摩擦衬垫] -- 固定在**不动的后端盖内侧** (图示中可能在制动盘后方，但实际通常在前方压紧面)

工作状态图解分析：

断电状态 (刹车抱紧/待机状态) [⚡断电 | ?️刹车生效]：
- 线圈： 不通电，无电磁吸力。
- 弹簧： 处于压缩状态，施加强大的轴向推力。
- 衔铁盘： 被弹簧力推动，紧压在与电机轴相连的制动盘的摩擦面上。
- 制动盘： 一边（甚至两边）的摩擦面被衔铁盘和后盖上的制动摩擦衬垫紧紧压住。
- 摩擦力： 旋转的制动盘与不动的摩擦面（衬垫和/或被推紧的衔铁盘）之间产生巨大的静摩擦力矩。
- 结果： 该摩擦力矩远大于电机可能的外力负载或惯性力矩，将电机轴牢牢锁死。这是默认的安全状态。
通电运行状态 (刹车释放) [⚡通电 | ?️无刹车]：
- 线圈： 通电（通常是与电机主电源并联或单独由控制信号供电的直流电），产生强大的轴向电磁吸力。
- 弹簧： 依然存在压缩力（试图抱死），但...
- 电磁力 VS 弹簧力： 线圈产生的电磁吸力 (> 弹簧力)，将衔铁盘吸向线圈一侧（与制动盘分离方向）。
- 衔铁盘动作： 衔铁盘向左（假设线圈在左）移动，克服弹簧力后与制动盘完全分离，形成一个间隙。
- 制动盘释放： 制动盘不再被压紧在衔铁盘和固定摩擦衬垫之间，摩擦面完全脱开。
- 结果： 摩擦力消失。电机轴及制动盘可以自由旋转，电机正常驱动负载运行。
断电停机制动状态：
- 当需要停机或断电时，控制电路同时断开电机主电源和制动器线圈电源。
- 线圈： 立即断电（电磁力消失极快，毫秒级）。
- 弹簧力作用： 失去电磁力对抗的弹簧，瞬间（毫秒至几十毫秒内）将衔铁盘猛烈地推回。
- 摩擦面压紧： 衔铁盘高速撞击并压紧旋转中的制动盘，将其挤压在固定摩擦面上。
- 摩擦力矩产生： 巨大的动/静摩擦力矩作用于旋转的制动盘。
- 结果： 电机轴被强制减速并在极短时间内停止旋转。制动力矩通常设计得非常大（通常是额定电机转矩的数倍），确保安全可靠地刹车。

关键点图解总结：

状态	线圈供电	核心力作用	衔铁盘位置	制动盘状态	电机轴状态
断电抱紧	⚡ 无电	弹簧力 > 电磁力 (0)	压紧制动盘	抱死	静止/锁定
通电运行	⚡ 有电	电磁力 > 弹簧力	吸合 (远离制动盘)	释放(间隙)	自由旋转
停机制动	⚡ 断电	弹簧力 >>惯性力	迅速压紧制动盘	瞬间抱死	迅速停转

特点与优势：

本质安全： 断电即刹车，防止负载滑落、溜车或自由飞转，是重要的安全功能。
快速响应： 制动动作非常迅速（毫秒级），适用于需要精确定位的场合。
结构紧凑： 制动器直接集成在电机上，安装简便，节省空间。
高可靠性： 机械弹簧作为最终制动源，结构简单可靠。

应用场景 (需要安全定位、防止意外旋转)：

电梯的驱动系统 (防止断电时轿厢坠落或冲顶)
起重机、卷扬机的提升机构
自动化流水线上的定位停止
机床工作台、转塔的固定
电动门、闸门或护栏驱动
任何可能因旋转部件自由运动而造成危险或产品损坏的设备

注意事项：

间隙调整： 衔铁盘与制动盘之间的工作间隙必须定期检查和调整，过大会导致松刹不畅，过小会导致发热磨损。磨损后间隙增大是正常现象。
发热： 频繁启停时，制动器摩擦发热会积聚在电机内部，可能影响电机温升甚至寿命。
摩擦片磨损： 摩擦片属于损耗件，需要根据使用频率和负载情况定期检查和更换。
电源： 注意制动器线圈的工作电压（通常是直流24V, 48V, 90V, 180V等）和接线方式，错误接线会导致无法松闸或烧毁线圈。大部分刹车电机内置整流桥，允许接入与主电机相同的交流电源（AC）。但接线时务必确认。
不能替代机械锁： 在需要长时间保持静止且承受很大负载力矩，或者维修等安全场景下，仍需额外的机械锁紧装置（如手动刹车、插销等），仅靠弹簧刹车长期保持并非设计初衷且存在风险（弹簧疲劳、意外松脱）。

总而言之，刹车电机通过巧妙地结合电磁力和强大的弹簧力，实现了电机运行时的自由旋转和断电（或停机）时的可靠制动，其核心就在于那个在断电时依靠弹簧瞬间抱死的电磁制动器。这种“断电自刹”的特性是其在安全关键应用中不可替代的原因。
