AD8510 精密、极低噪声、低输入偏置电流、宽带宽JFET运算放大器（单通道）

数据：

优势和特点

0.1%快速建立时间：500 ns
低失调电压：400 μV（最大值）
低T_CV_OS: 1 μV/°C（典型值）
低输入偏置电流：25 pA（典型值，VS = ±15 V）
低噪声：8 nV/√Hz（典型值，f = 1 kHz）
低失真：0.0005%
无反相
单位增益稳定

产品详情

AD8510/AD8512/AD8513分别为单通道、双通道和四通道精密JFET放大器，具有低失调电压、低输入偏置电流、低输入电压噪声和低输入电流噪声特性。

低失调、低噪声和极低输入偏置电流这些特性相结合，使这些放大器特别适合高阻抗传感器放大以及采用分流的精密电流测量应用。直流精度、低噪声和快速建立时间特性相结合，则使医疗仪器、电子测量和自动测试设备可以获得优异的精度。与许多竞争产品不同，即使容性负载相当大，AD8510/ AD8512/AD8513也能保持快速建立性能。不同于许多旧式JFET放大器，当输入电压超过最大共模电压范围时，AD8510/AD8512/AD8513不会发生输出反相。

AD8510/AD8512/AD8513在容性负载下仍提供快速压摆率和极高稳定性，因此非常适合高性能滤波器使用。低输入偏置电流、低失调和低噪声特性，使光电二极管放大器电路具有较宽的动态范围。低噪声、低失真、高输出电流和出色的速度，则使AD8510/AD8512/AD8513成为音频应用的绝佳选择。

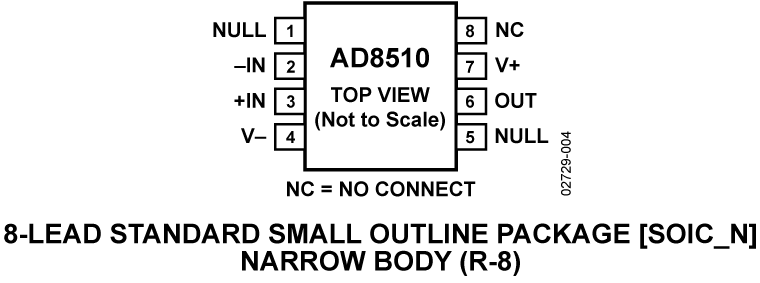

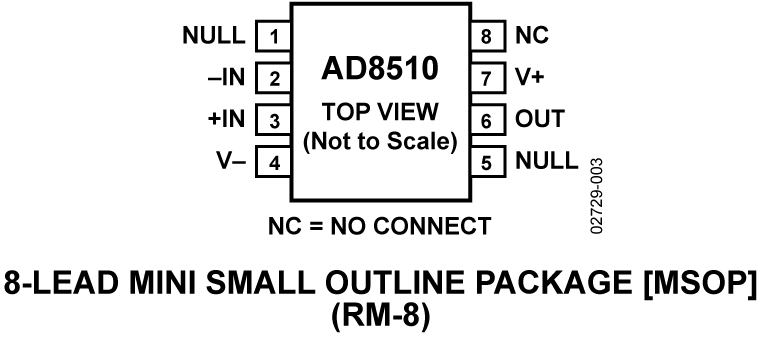

AD8510/AD8512均提供8引脚窄体SOIC_N和8引脚MSOP两种封装。MSOP封装器件仅提供卷带和卷盘形式。AD8513提供14引脚SOIC_N和TSSOP两种封装。

AD8510/AD8512/AD8513的额定温度范围均为−40°C至+125°C扩展工业温度范围。
