SCAN92LV090 具有边界扫描的 9 通道总线 LVDS 收发器

数据:

描述

SCAN92LV090A是一系列总线LVDS收发器中的一款,专为高速,低功耗专有背板或电缆接口而设计。该器件采用3.3V单电源供电,包括9个差分线路驱动器和9个接收器。为了最小化总线负载,驱动器输出和接收器输入在内部连接。逻辑端的单独I /O允许回送支持。该器件还具有流出引脚输出,可轻松实现PCB引脚与引脚和连接器之间的短截线。

驱动器将3V TTL电平(单端)转换为差分总线LVDS(BLVDS)输出水平。这允许高速操作,同时消耗最小功率并降低EMI。此外,差分信号提供±1V的共模噪声抑制。

接收器阈值在±1V共模范围内小于±100 mV,并将差分总线LVDS转换为标准(TTL /CMOS)该设备符合IEEE 1149.1标准测试访问端口和边界扫描架构,并结合了定义的边界扫描测试逻辑和测试访问端口,包括测试数据输入(TDI),测试数据输出(TDO),测试模式选择(TMS),测试时钟(TCK)和可选的测试重置( TRST )。

特性

  • 符合IEEE 1149.1(JTAG)
  • 总线LVDS信令
  • 低功耗CMOS设计
  • 高信号速率能力(高于100 Mbps)
  • 0.1V至2.3V共模范围V ID = 200mV
  • ±100 mV接收器灵敏度
  • 支持端口引脚上的开路和终端故障保护
  • 3.3V操作
  • 无干扰功率上电/掉电(驱动器和接收器禁用)
  • 每个总线LVDS负载的轻型总线负载(典型值为5 pF)
  • 专为双端应用而设计
  • 平衡输出阻抗
  • 产品提供64引脚LQFP封装和NFBGA封装
  • 断电时高阻抗总线引脚(V CC = 0V)

所有商标均为各自所有者的财产。

参数 与其它产品相比 缓冲器、驱动器/接收器和交叉点


Device Type
Protocols
Function
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
Pin/Package
SCAN92LV090
Transceiver
JTAG IEEE1149.1, LVDS
Transceiver
-40 to 85
LQFP
NFBGA
64LQFP: 144 mm2: 12 x 12(LQFP)
64NFBGA: 64 mm2: 8 x 8(NFBGA)
64LQFP
64NFBGA

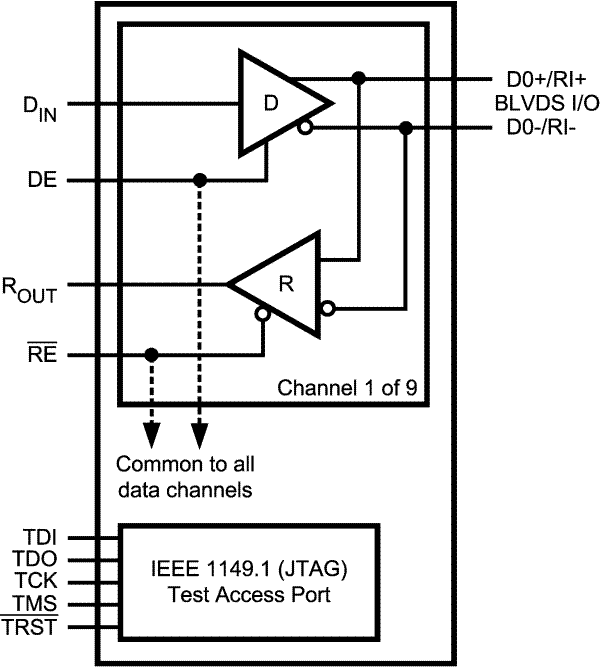

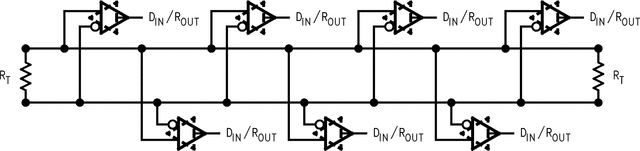

方框图 (2)

技术文档

数据手册(1)
